У металлического фасада больше всего внимания достаётся поверхности. Цвету меди, тонким швам, рисунку кассет. Всё это можно рассмотреть на образце, сравнить, показать архитектору. А потом в смете появляется короткая строка «подсистема» — и за ней прячется значительная часть вопросов, от которых зависит судьба этой красоты.

Как облицовка держится на стене? Что происходит с креплениями на ветру? Куда уходит вода? Можно ли заменить повреждённый участок, не разобрав полфасада? Эти вопросы лучше задать, пока металл ещё не закрыл конструкцию.

Разберём, что заказчику стоит знать о скрытой части металлического фасада, прежде всего медного, и какие решения нужно увидеть в проекте, смете и на самой стройке.

Что именно скрывается за облицовкой

Подсистема металлического фасада — это опорная конструкция, через которую нагрузки от облицовки передаются зданию. В распространённой схеме навесного фасада в неё входят кронштейны и направляющие, а связи со стеной и панелями обеспечивают соответствующие крепления. Утеплитель, если он предусмотрен, находится рядом, но опорой для облицовки не служит.

У разных покрытий устройство отличается. Кассеты могут крепиться к направляющим, а тонкие фальцевые картины — через кляммеры к предусмотренному проектом основанию, в том числе сплошному. Поэтому одинаковые слова «медный фасад» в двух предложениях подрядчиков ещё не означают одинаковую конструкцию.

При заказе монтажа медных фасадов стоит попросить разрез именно вашего решения: от стены до наружного листа, с названиями слоёв и способом их крепления. По нему гораздо легче обсуждать и стоимость, и качество работ.

Есть и терминологическая ловушка. Скрытая подсистема и скрытое крепление — разные вещи. Первая находится за облицовкой. Второе означает, что крепёж не виден с лицевой стороны: он спрятан в замке, фальце или другом соединении. Снаружи нет головок саморезов — прекрасно. Но это ещё ничего не сообщает о прочности анкеров и работе каркаса.

На что на самом деле опирается фасад

Представим цепочку: лист или кассета, крепление облицовки, опорные элементы, анкеры, стена. Проверять нужно каждое звено. Мощный профиль не исправит слабое основание, а хороший анкер не спасёт панель, у которой не рассчитано собственное крепление.

Особенно внимательно разбираются с существующими зданиями. За штукатуркой могут оказаться бетон, полнотелый кирпич, пустотелые блоки, участки ремонта. Слов «стена кирпичная» для выбора крепежа недостаточно. Нужно понимать, к какому слою крепятся, в каком он состоянии и чем подтверждена несущая способность соединения.

Иногда надёжность крепления нужно проверить прямо на объекте. Для этого анкер устанавливают в стену здания и испытывают под нагрузкой. Это обычная инженерная работа: например, лаборатория надёжности фасадов ЦНИИСК имени В. А. Кучеренко выполняет натурные испытания анкеров и испытания фрагментов фасадных систем. Протокол относится к определённому крепежу и основанию; переносить его выводы на любую стену нельзя.

На фасад действует не только собственный вес. Ветер способен оттягивать облицовку от здания, причём условия в угловых зонах и на разных участках отличаются. Поэтому шаг креплений, сечение профилей и вылет кронштейнов должны иметь расчётное обоснование. Российский ГОСТ Р 58883-2020 посвящён расчёту подконструкций навесных вентилируемых фасадов, включая их элементы и соединения.

Заказчику не нужно самому рассчитывать ветровые нагрузки. Но стоит уточнить, сделан ли расчёт для его здания: учтены ли высота дома, угловые участки, материал стен и выбранная облицовка. И попросить показать, как результаты расчёта повлияли на выбор креплений и их расположение.

Почему металлу оставляют свободу движения

На солнце медь нагревается и удлиняется, при охлаждении сжимается. Двигается и металлическая подконструкция. Если соединения этому мешают, в деталях возникают дополнительные напряжения, способные повлиять на форму поверхности и работу креплений.

Масштаб легко представить. Условный свободный медный лист длиной три метра при равномерном нагреве с 20 до 80 °C удлинится примерно на три миллиметра. Это наглядный расчёт по данным Copper Development Association для меди C12200. Речь о температуре самого металла, а не воздуха в прогнозе погоды.

Три миллиметра — не готовая рекомендация по монтажному зазору. В реальной конструкции важны длина подвижного участка, расположение закреплённых зон, температурный диапазон, устройство замка и перемещения основания. Всё это учитывают вместе.

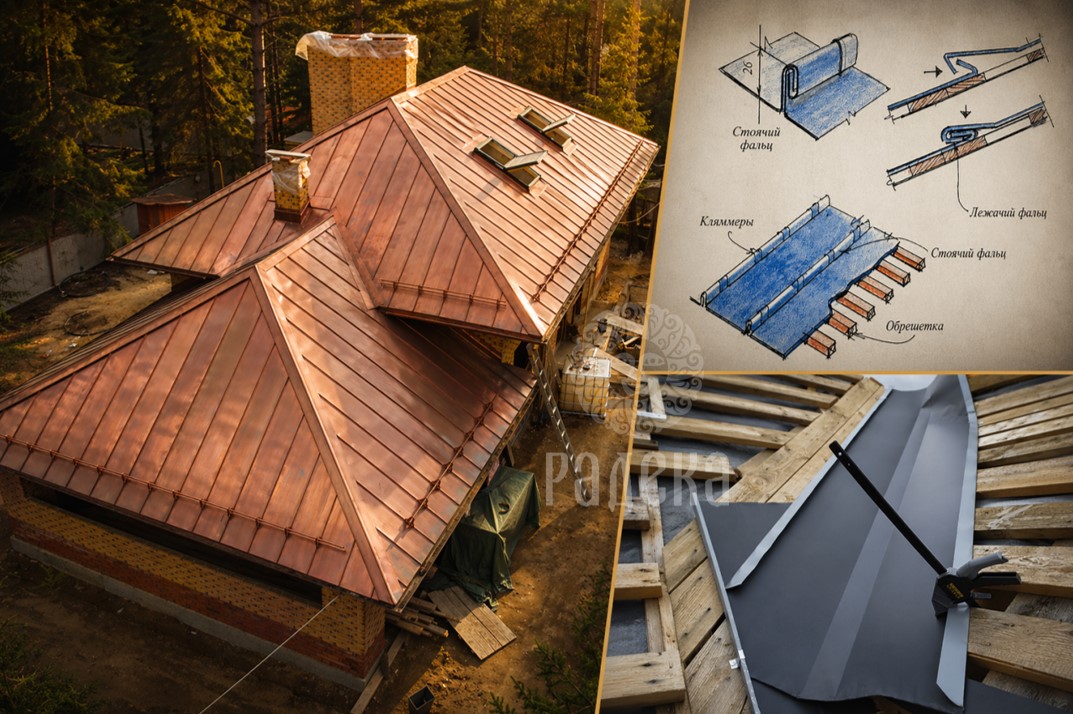

В фальцевых системах для компенсации перемещений могут применяться скользящие кляммеры. В других конструкциях работают иные соединения и зазоры. Само наличие продолговатого отверстия ещё не доказывает, что узел сможет двигаться: его можно заблокировать неправильной сборкой.

Поэтому вместо обещания «закрепим покрепче» стоит получить понятную схему: где элементы зафиксированы, где допускается перемещение и чем оно обеспечено. Единой схемы для всех кассет, фальцевых картин и направляющих нет.

Куда уйдёт вода за металлической оболочкой

У навесного вентилируемого фасада наружная облицовка защищает стену от основной массы осадков, но её швы не обязательно образуют герметичную оболочку. В конструкции предусматривают путь отвода попавшей внутрь воды и условия для высыхания.

Принцип нескольких уровней защиты от дождя — облицовки, дренируемой полости и водозащитного слоя за облицовкой — рассматривает Национальный исследовательский совет Канады. Конкретное устройство этих уровней зависит от фасадной системы; одна картинка разреза не подходит всем зданиям.

Самый понятный разговор с проектировщиком начинается с окна. Где вода окажется над проёмом? Как обойдёт примыкание? Куда стечёт с отлива? Не попадёт ли в утепление или в полость, из которой ей некуда выйти? Затем так же разбирают цоколь, верх фасада, углы и места установки оборудования.

Воздушный зазор тоже должен работать после монтажа. Его входы и выходы, защитные сетки, примыкания и противопожарные элементы согласуют между собой. Видимая щель в одном месте не доказывает, что воздух проходит по предусмотренному пути. Размер полости принимают по проекту системы, а не по универсальному совету из интернета.

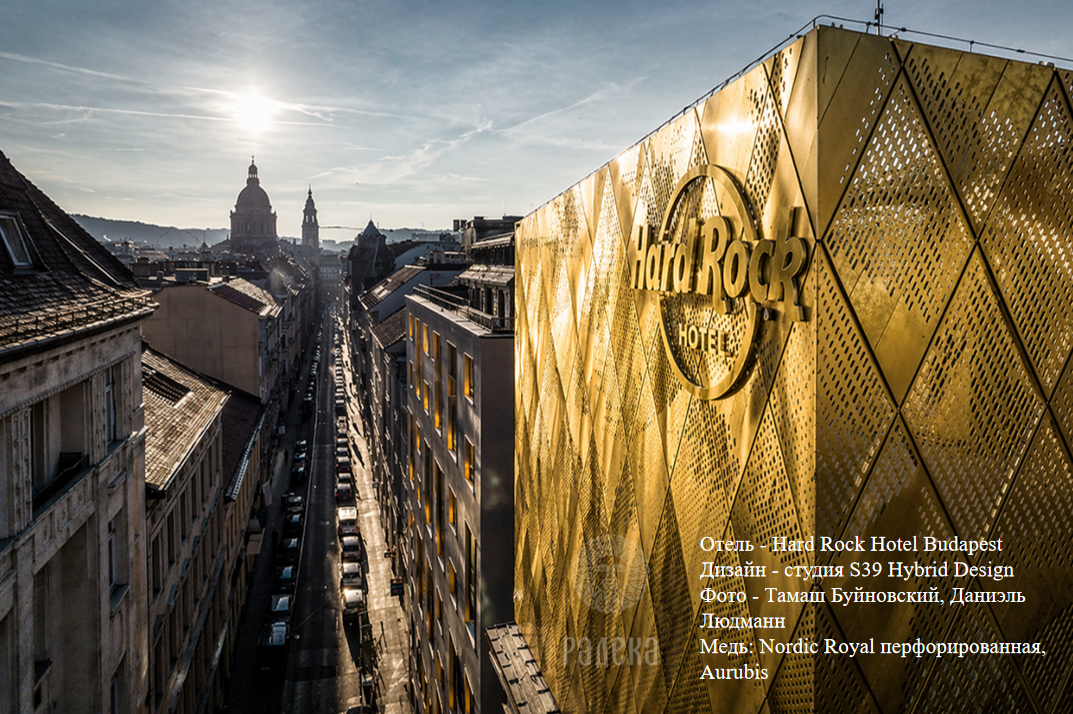

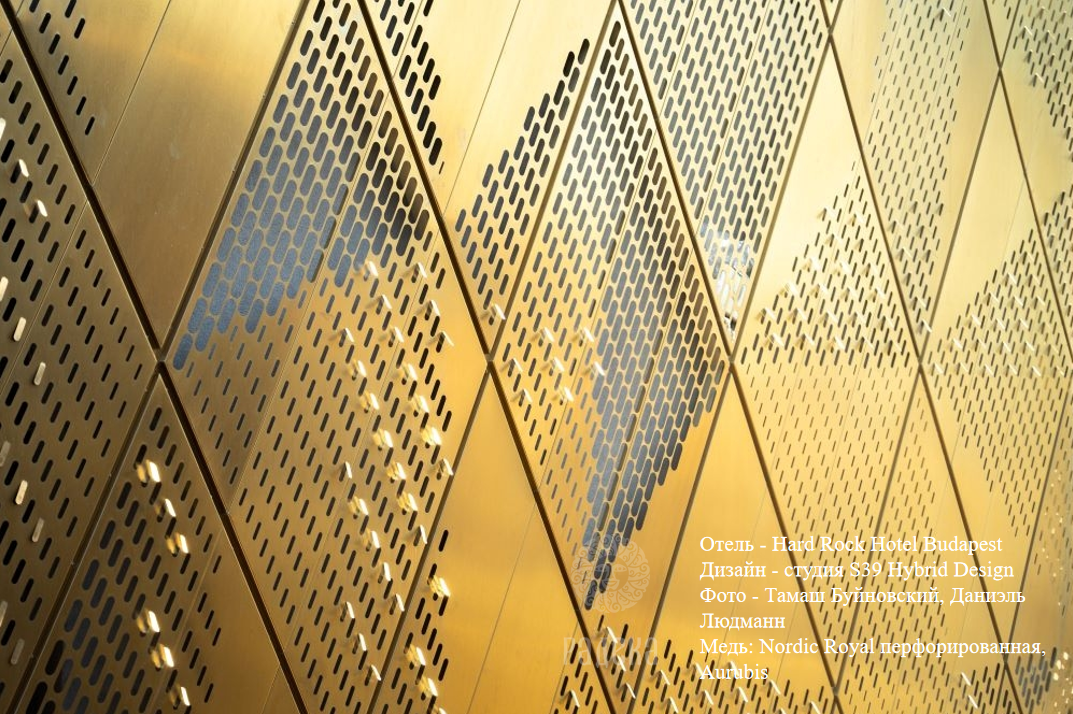

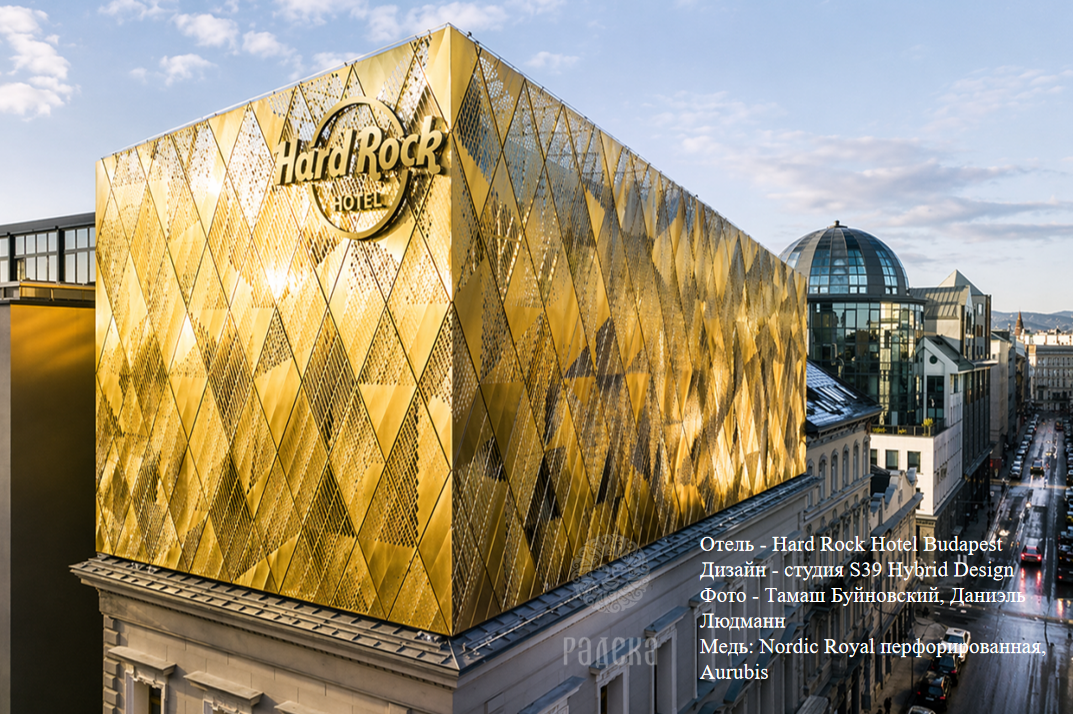

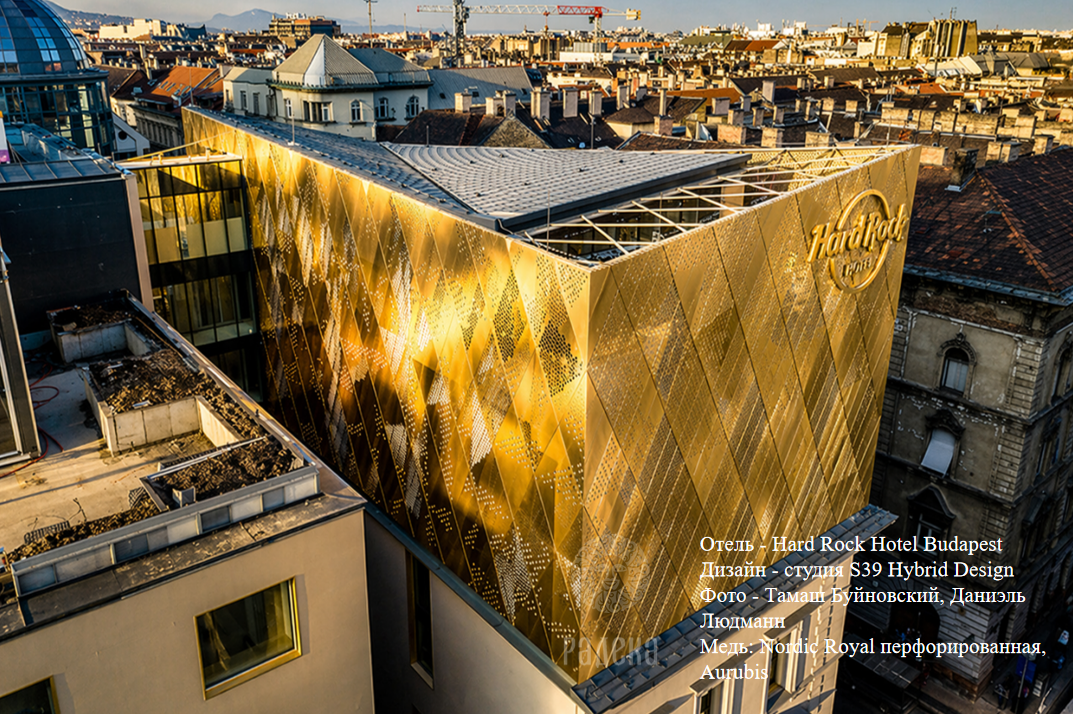

У перфорированного металлического фасада появляется ещё одна задача: сквозь отверстия могут просматриваться направляющие и поверхность за экраном. Здесь положение и цвет скрытых деталей участвуют даже в архитектурном рисунке. Это лучше увидеть на образце до того, как весь фасад начнёт «просвечивать».

С чем будет соседствовать медь

Медный лист не делает автоматически долговечными все детали под ним. У каркаса, анкеров и крепежа свои условия работы, а выбор между алюминием, оцинкованной и коррозионно-стойкой сталью требует оценки конкретной конструкции и среды.

При электрическом контакте разнородных металлов в присутствии влаги с растворёнными солями может развиваться гальваническая коррозия. Риск зависит от сочетания материалов, увлажнения и соотношения площадей деталей. Медь в контакте с алюминием, цинком или оцинкованной сталью требует продуманной защиты. Эти механизмы объясняет исследовательская организация BRANZ.

Проверяют и сток: вода, прошедшая по меди, способна создавать коррозионные проблемы для расположенных ниже менее стойких к такому воздействию металлических деталей. Поэтому разделительная прокладка в месте контакта не решает автоматически вопрос всего узла.

В российских нормах этой теме посвящён ГОСТ Р 70071-2022 о защите подконструкций навесных фасадов от коррозии, разработанный НИТУ «МИСиС». Для заказчика практический вывод простой: в спецификации должны быть определены материалы и защитные покрытия конкретных деталей. Запись «металлическая подсистема» слишком мало рассказывает о том, что будет скрыто за дорогой медью.

Что остаётся от утепления после установки кронштейнов

Металлические крепления пересекают слой теплоизоляции и создают пути дополнительной передачи тепла. Поэтому одинаковая толщина утеплителя ещё не означает одинаковую теплозащиту двух фасадов.

В отчёте программы Building America для NREL рассматривается, как способы крепления облицовки через наружное утепление влияют одновременно на теплотехнику и несущую работу. Уменьшать теплопотери простым сокращением числа кронштейнов нельзя: они нужны для передачи нагрузок.

Заказчику полезно уточнить, учитывает ли теплотехнический расчёт крепления и конструктивные узлы. Наличие терморазрывающей прокладки само по себе не означает, что мостик холода исчез. Оценивать нужно собранную стену, включая зоны окон, перекрытий и примыканий.

Отдельный вопрос — пожарная безопасность. Металл снаружи не позволяет судить о поведении всей стены при пожаре: имеют значение утеплитель, мембраны, воздушная полость, крепления и решения у проёмов. Для навесных вентилируемых фасадов требования к монтажу, эксплуатации и ремонту устанавливает, в частности, СП 518.1311500.2022, разработанный ВНИИПО МЧС России.

Попросите показать, чем подтверждено выбранное решение и соответствует ли ему комплект материалов на объекте. Замена «на почти такое же» может затронуть свойства всей системы, поэтому её согласуют до установки.

Как скрытая конструкция влияет на видимую поверхность

Волнистость тонкого металла иногда заметна только в определённый час: солнце скользнуло вдоль стены, и спокойная поверхность вдруг стала очень выразительной. Заказчик смотрит на неё и думает: «Но на картинке этого не было».

Причины бывают разными. На вид влияют ширина плоского участка, толщина листа, остаточные напряжения после изготовления, ровность опор и свобода температурных перемещений. В техническом бюллетене Metal Construction Association отдельно разбираются неровности основания и ошибки установки. По одной фотографии нельзя объявить любую волну браком — или, наоборот, списать любые деформации на особенности материала.

Помогает натурный фрагмент с реальными креплениями, швами и примыканием, а не только маленький кусочек меди из каталога. По нему заранее согласуют ожидаемый вид поверхности, условия осмотра и критерии приёмки. Что именно считать допустимым, стоит записать в договорных документах.

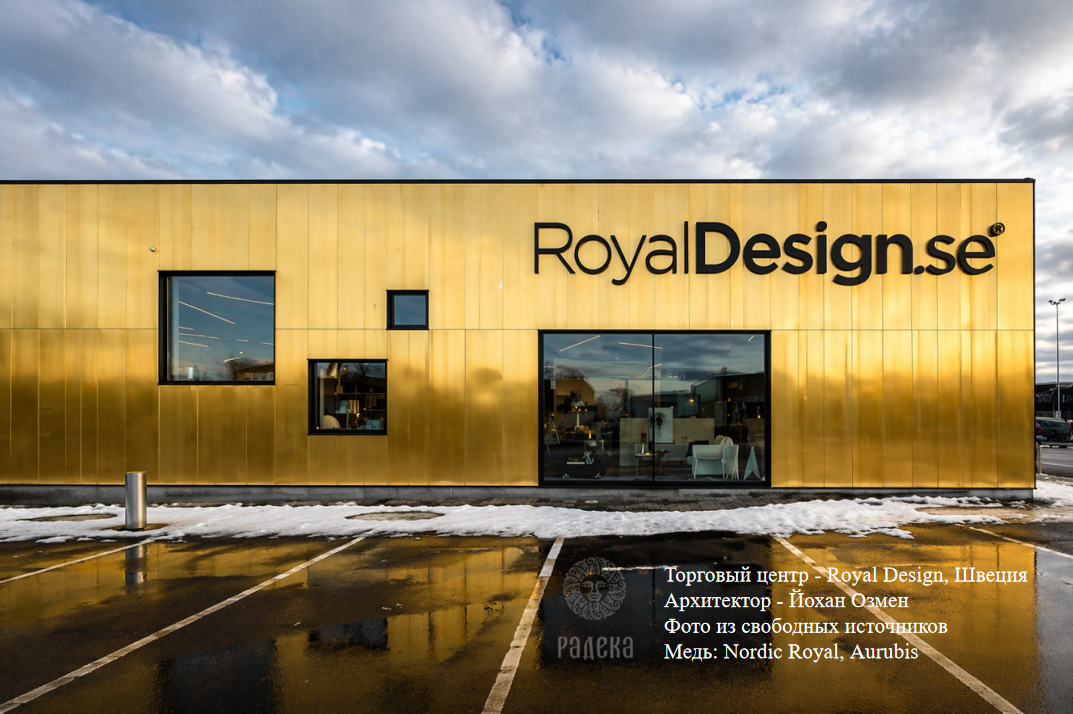

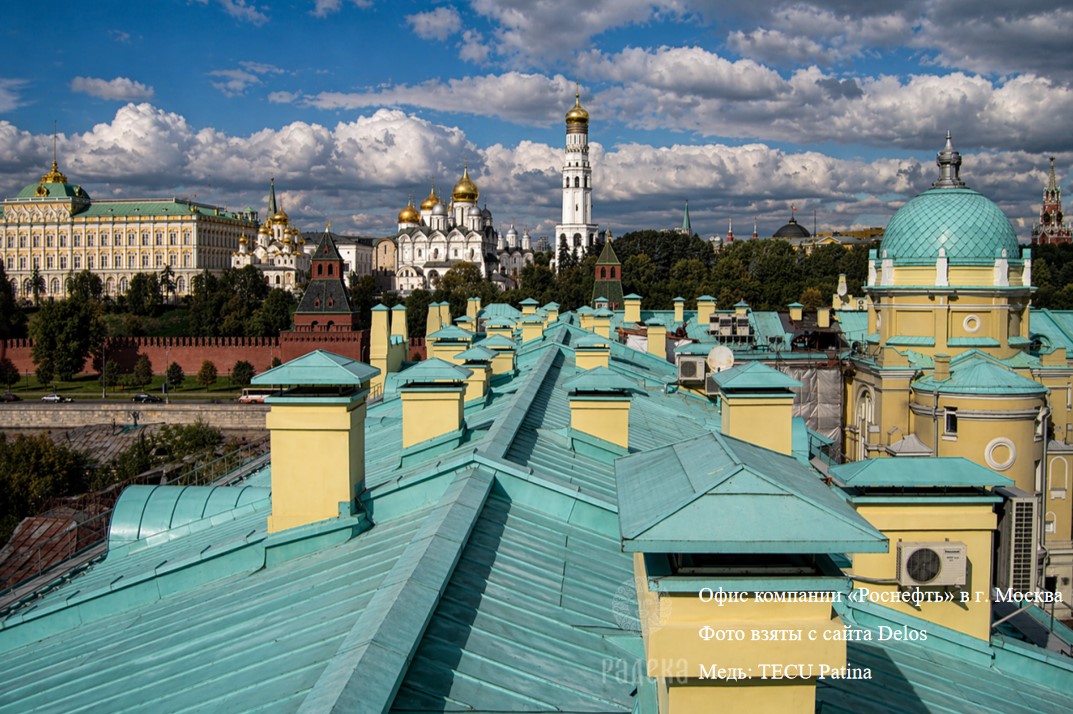

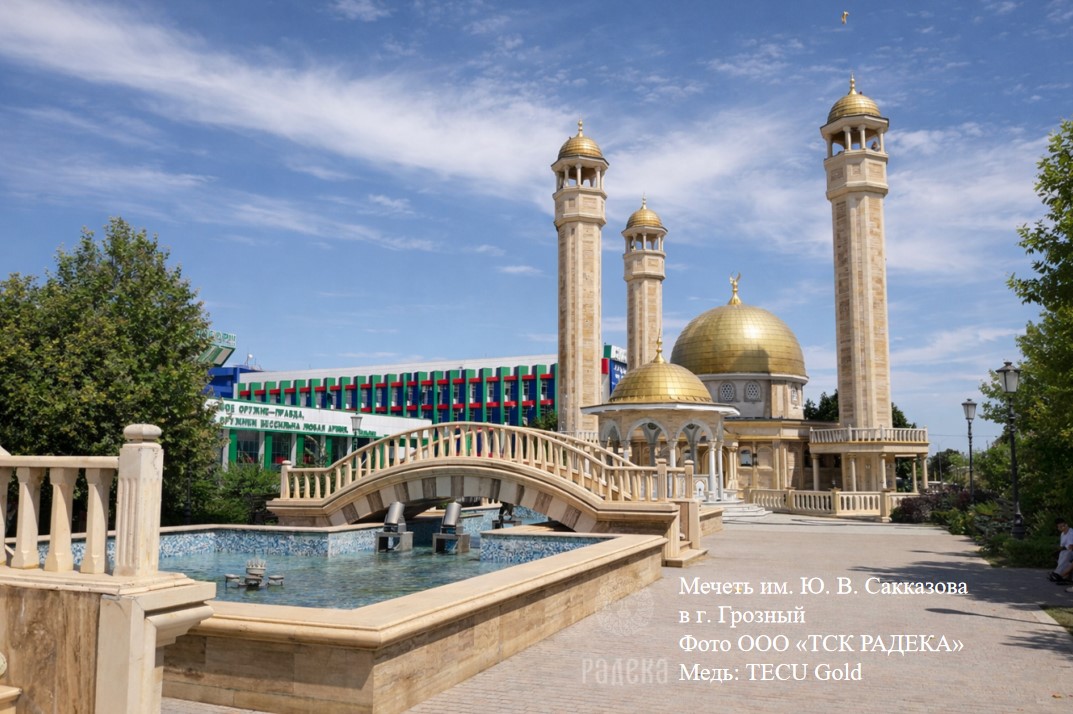

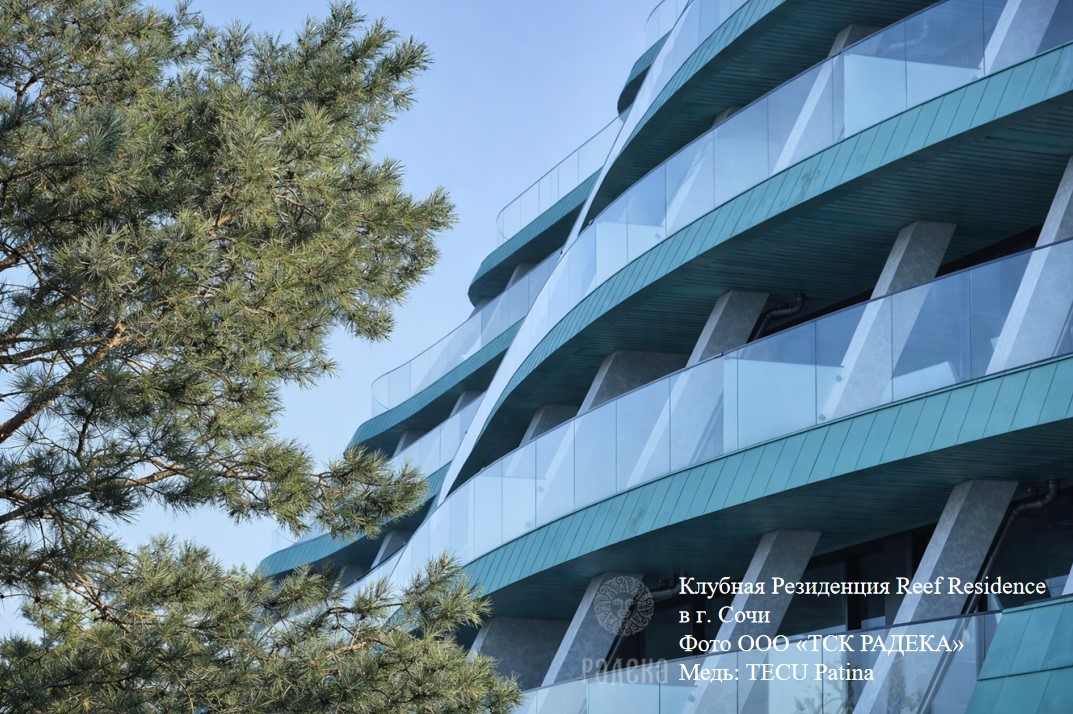

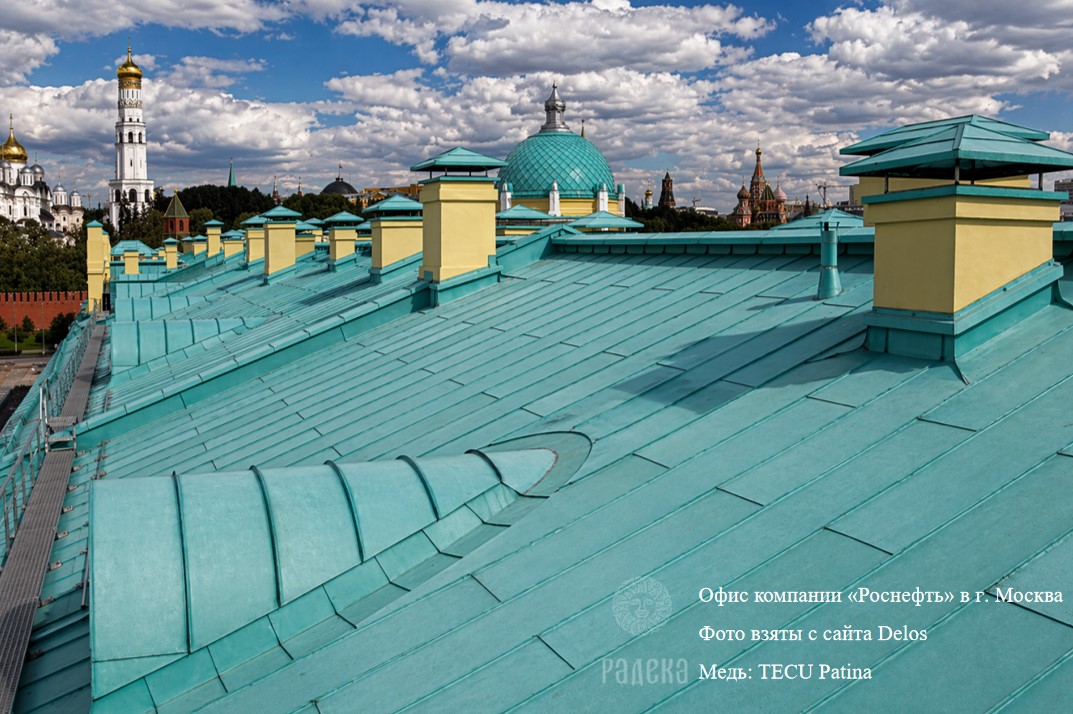

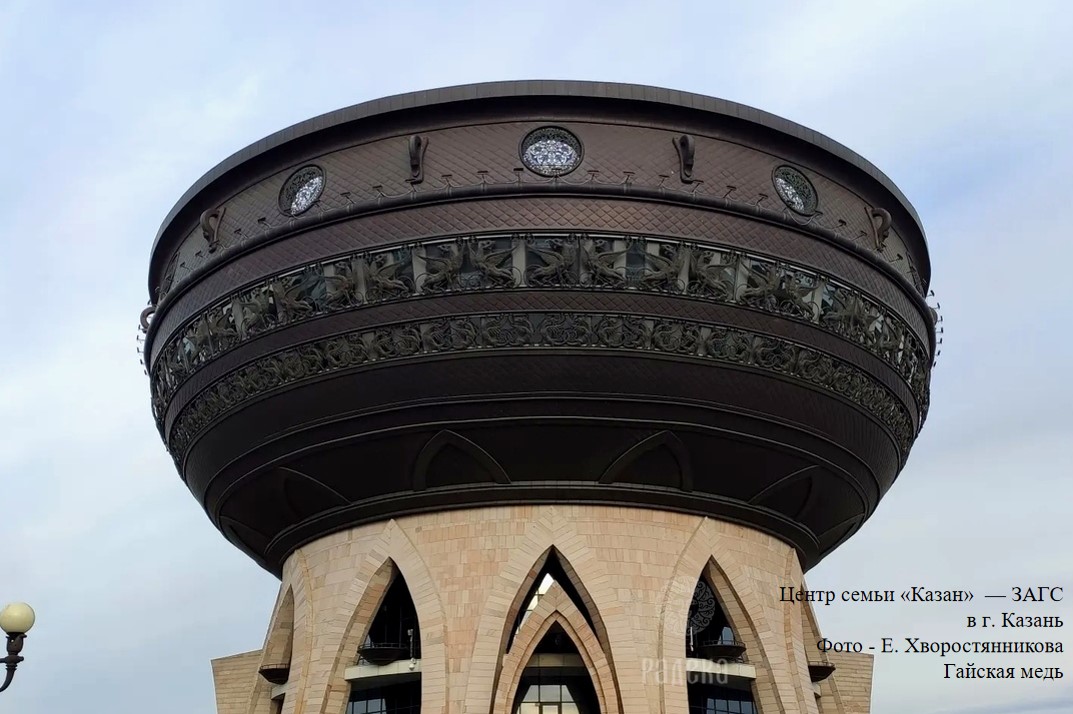

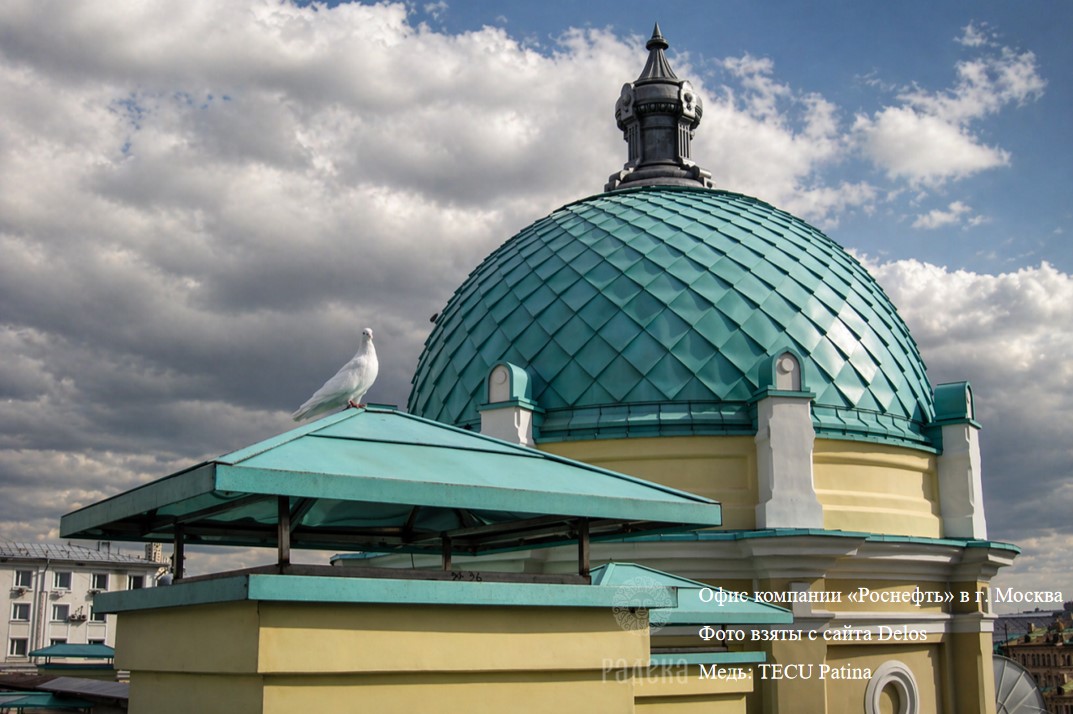

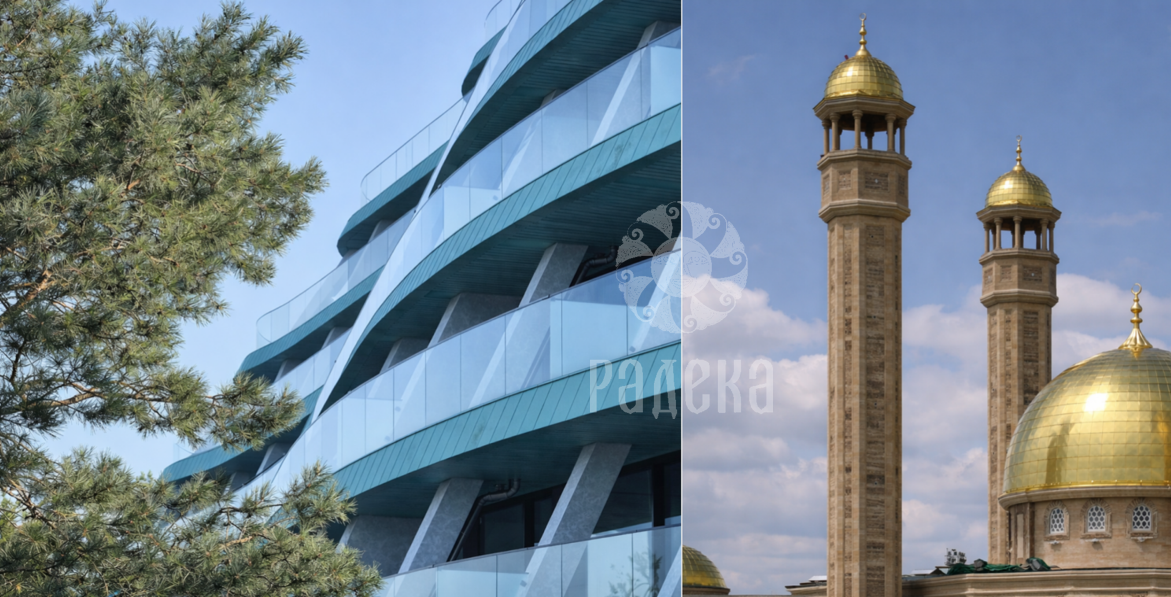

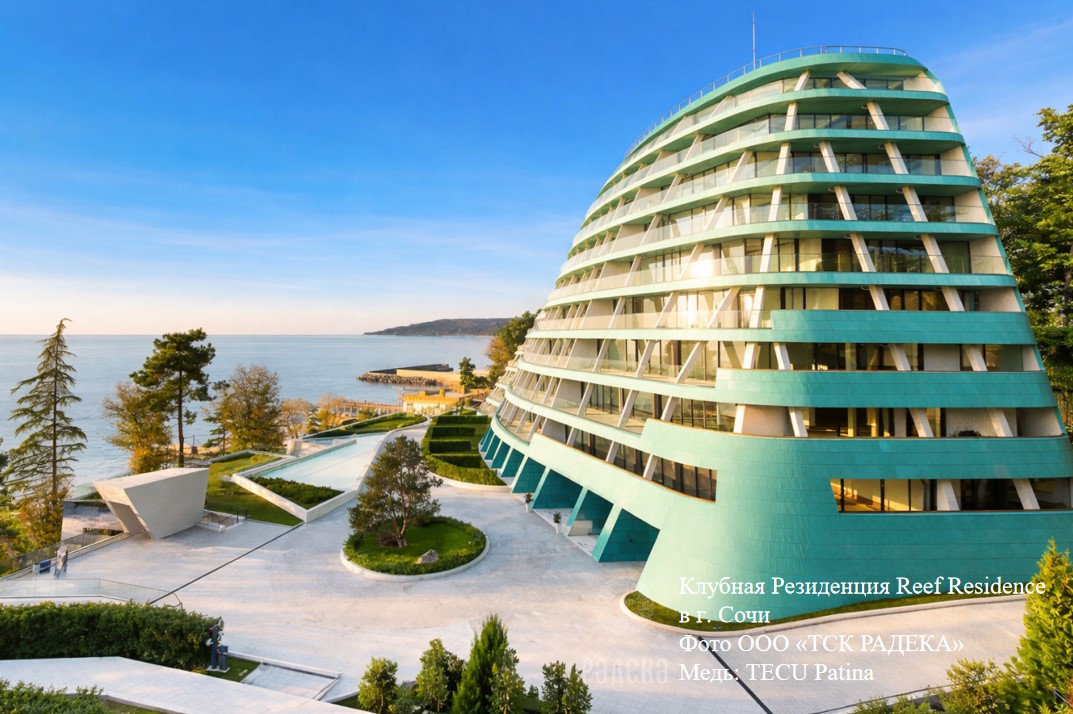

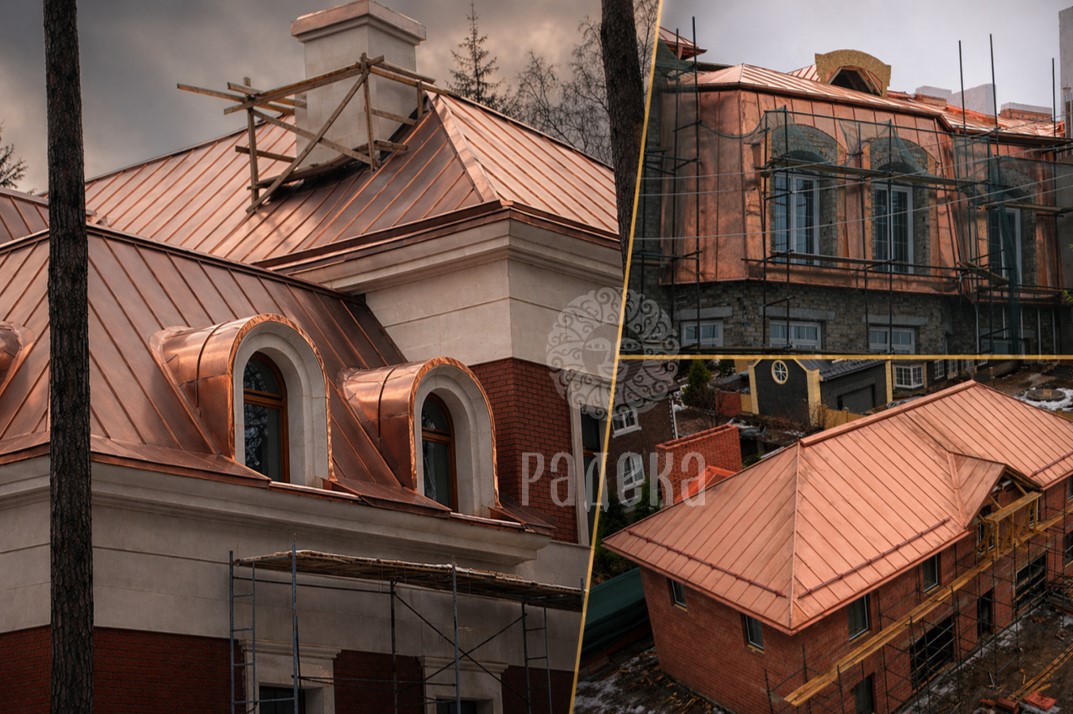

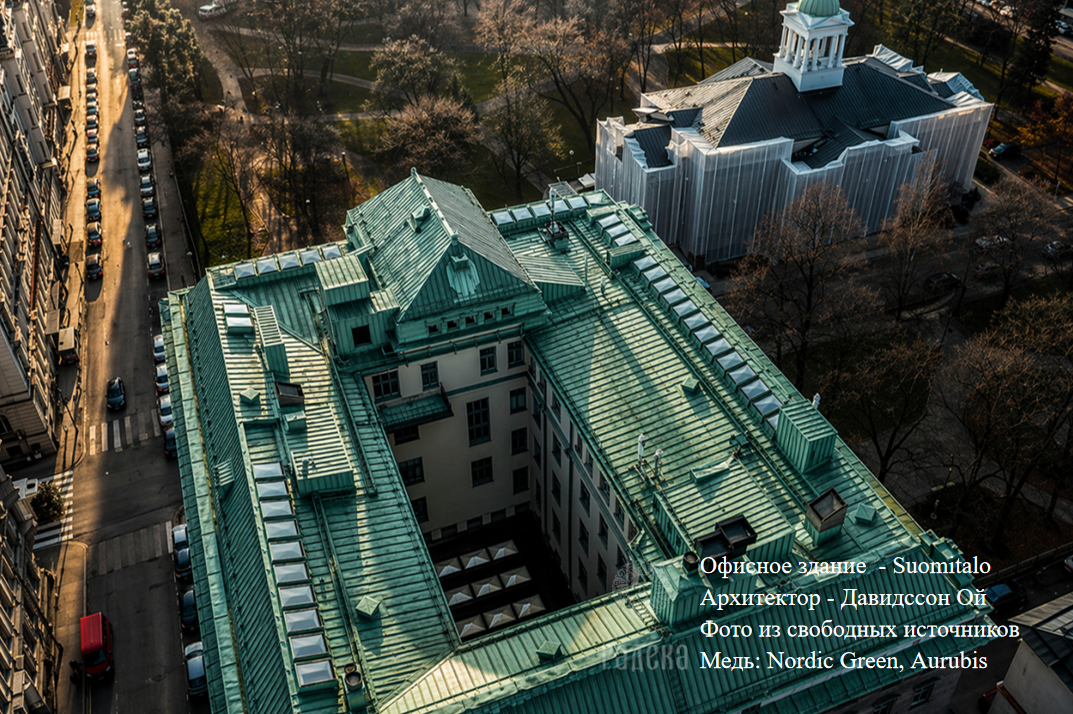

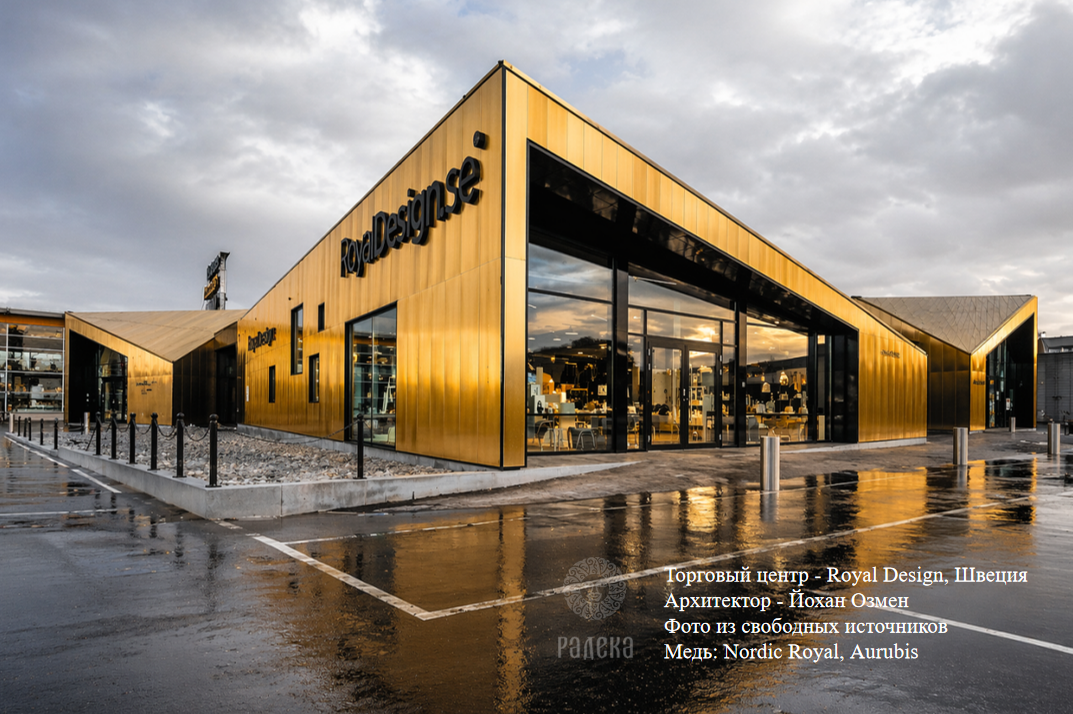

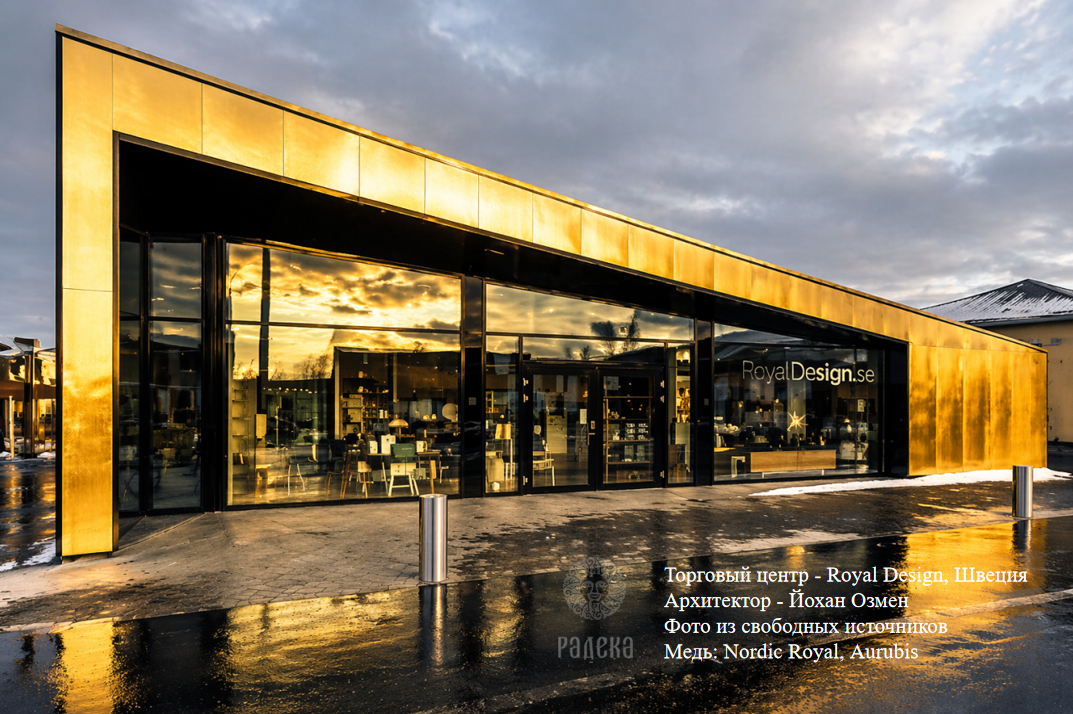

Архитектурный результат можно посмотреть на наших объектах: медных фасадах в Сочи и фасаде дома в Пестово. Фотографии помогают обсуждать внешний вид и детали композиции. Устройство скрытых соединений по ним не проверить — для этого нужны проект и документы выполненных работ.

Что должно быть в смете кроме квадратных метров

Стоимость металлического фасада трудно сравнивать по одной итоговой цифре. В одном предложении учтены обследование и проектирование, в другом — только панели и монтаж. Где-то включены откосы и отливы, а где-то они появятся отдельным счётом, когда облицовка уже заказана.

Для сравнения попросите одинаковую разбивку: облицовка и её изготовление; опорная конструкция и крепёж; подготовка основания; теплоизоляция и необходимые защитные слои; примыкания и доборные элементы; проектные работы, испытания, подъёмная техника и монтаж. Так видно, за счёт чего предложения отличаются.

Особенно полезно заранее согласовать порядок замен. Если меняются марка анкера, профиль, толщина детали или покрытие, кто проверяет допустимость решения и вносит его в документацию? Устного «этот вариант ничем не хуже» здесь мало.

Как связать обмеры, раскладку, окна и инженерное оборудование до заказа металла, мы подробно разобрали в статье о проектировании фасадов без дорогостоящих переделок. В договоре стоит также определить, кто отвечает за совместную работу этих решений и принимает изменения на стройке.

Что принять до закрытия облицовкой

Самый важный осмотр скрытой подсистемы происходит тогда, когда фасад ещё выглядит незаконченным. Видны кронштейны, направляющие, крепёж, утепление и примыкания. Именно сейчас можно сопоставить работу с чертежами без вскрытия готовой поверхности.

Для навесных вентилируемых фасадов порядок контроля описан в СП 522.1325800.2023. Раздел 18.5 предусматривает освидетельствование скрытых работ; последующие работы без соответствующих актов не допускаются. Это касается в том числе кронштейнов, направляющих и других элементов, которые затем станут недоступны для осмотра.

Заказчику стоит заранее договориться о пяти вещах:

• Этапы осмотра. Кто и когда принимает основание, крепления, утепление и закрываемые узлы; как заказчика или его технического специалиста уведомляют о готовности.
• Соответствие проекту. На объекте сверяют изделия, расположение и сборку соединений, а согласованные изменения отражают в чертежах.
• Документы. Передают акты скрытых работ, документы на применённые компоненты и протоколы предусмотренных испытаний, а также исполнительные схемы и чертежи.
• Фотографии с привязкой к месту. Общий вид и крупные планы до закрытия помогают потом найти нужный участок. Фото дополняют документы, а не заменяют их.
• Доступ для ремонта. Ещё до сдачи понятно, как осматривать фасад и заменять повреждённые элементы, какие соседние детали потребуется снять и где получить нужные комплектующие.

Последний пункт легко недооценить. Скрытое крепление фасадных панелей может быть устроено по-разному: одну панель удастся снять локально, другая связана с определённой последовательностью разборки. Это свойство конкретной системы, которое лучше знать до первого повреждения.

Продумайте и будущие дополнения. Светильник, вывеску или экран кондиционера нельзя просто повесить на красивый лист, выбрав удобное место. Для существующего навесного вентилируемого фасада такую установку обосновывают обследованием, расчётом и проектным решением.

Заказчику не нужно становиться конструктором. Но он вправе получить ясный ответ на вопрос: что будет держать фасад, как это проверено и как это обслуживать. Если пока есть только архитектурная картинка, начать стоит с проектирования медных фасадов. Тогда к моменту заказа облицовки за её внешним видом уже будут стоять решения, которые можно проверить.

РАДЕКА | Сделано мастерами

22 сентября поклонники Толкина отмечают День хоббита — день рождения Бильбо и Фродо Бэггинсов. В 2026 году в новозеландском Hobbiton Movie Set по этому поводу даже проводят отдельный праздник: экскурсия, пир и, конечно, прогулка между знаменитыми круглыми дверями Шира.

Но представим немного другую ситуацию.

Вы перечитали «Властелина колец», посмотрели на Бэг-Энд и внезапно решили:

А почему бы и нет? Хочу такой дом. Настоящий. Чтобы круглая дверь, трава на крыше, окна почти из холма — и никакой декоративной имитации. Буду жить как хоббит.

И вот тут фанату Толкина придется встретиться с инженером.

И первый вопрос инженера будет совсем не о цвете круглой двери.

Он спросит:

Какие у вас грунты и где находятся грунтовые воды?

Романтика закончилась довольно быстро, правда?



Первое разочарование: Хоббитон — не жилой посёлок

Начнём с самого очевидного референса.

Тот самый Hobbiton в Новой Зеландии выглядит так убедительно, что хочется считать его доказательством: ну вот же, построили целую деревню, всё стоит, всё работает.

Не совсем.

Для съёмок «Властелина колец» на ферме Александеров первоначально построили 39 временных «нор». После окончания съёмок часть декораций демонтировали, оставив 17 фанерных фасадов. Для трилогии «Хоббит» площадку отстроили заново уже как постоянную туристическую достопримечательность — сегодня там 44 Hobbit Holes.

Но знаменитый Бэг-Энд и сейчас остаётся в основном декорацией: посетитель видит фасад и лишь несколько метров оформленного пространства за дверью. Полноценные интерьеры появились только в Bagshot Row — два тематических дома открыли для посетителей в декабре 2023 года. Жить на территории Hobbiton нельзя: официальный сайт прямо сообщает, что гостиницы там нет (ЗДЕСЬ НЕТ РЫБЫ!!!).

То есть кино даёт нам прекрасную архитектурную идею.

А инженерного проекта жилого Бэг-Энда — не даёт.

Придётся строить свой.



Что на самом деле представляет собой дом хоббита

Если убрать круглую дверь, деревянные полки с вареньем и обязательную кладовую для второго завтрака, мы получим земляно-обвалованный или частично заглублённый дом.

У него может быть открыта одна фасадная сторона, а остальные стены и кровля соприкасаются с грунтом. Или здание действительно врезается в существующий склон. Такие дома в инженерной литературе называют earth-sheltered: полностью заглублёнными либо обвалованными грунтом.

И здесь у идеи есть реальные преимущества.

Грунт сглаживает резкие изменения наружной температуры. Американская NREL отмечает, что земляно-обвалованные дома меньше реагируют на погодные экстремумы, а температура внутри них обычно меняется плавнее, чем в обычном наземном доме.

Звучит почти идеально.

Зимой земля защищает от мороза, летом — от жары.

Можно уже заказывать круглую дверь?

Не спешим.



Земля — не бесплатный утеплитель

Вот здесь начинается один из самых популярных мифов, который Толкину, как любителю древних преданий, и не снился.

Если дом закопан в землю, кажется логичным, что утеплять его почти не нужно: под землёй же теплее.

На самом деле грунт действительно меняет условия теплообмена, но не отменяет теплоизоляцию.

Даже в рекомендациях NREL для земляно-обвалованных домов отдельно говорится о теплоизоляции; её обычно располагают снаружи конструкции после гидроизоляции. В российских нормах стены, соприкасающиеся с грунтом, и полы по грунту также являются частью теплотехнического расчёта. Действующий СП 50.13330.2024 отдельно рассматривает сопротивление теплопередаче стен в земле и пола по грунту.

Поэтому правильная конструкция выглядит не так:

бетон → земля → готово

Она значительно интереснее.

Несущая оболочка, гидроизоляция, теплоизоляция, защитные и дренажные слои, а уже потом грунт.

И каждая ошибка постепенно исчезает под несколькими десятками сантиметров земли.

В буквальном смысле.



Главный сюрприз Бэг-Энда — сколько весит холм

В фильме трава над домом выглядит почти невесомой.

В реальности грунт обладает неприятным свойством: он очень тяжёлый.

Типичный насыщенный водой грунт может иметь удельный вес порядка 18–22 кН/м³. Это примерно 1,8–2,2 тонны на кубический метр.

Теперь представим всего полметра грунта над кровлей.

Это уже масса, приближающаяся к одной тонне на каждый квадратный метр кровли.

И мы ещё не добавили вес самой железобетонной конструкции, утепления, дренажных слоёв, воды, снега и всего, что владелец однажды захочет поставить сверху.

Российский СП по нагрузкам прямо требует определять вес грунта с учётом его влажности в условиях эксплуатации. Для озеленённых кровель также рассчитываются дополнительные нагрузки на несущую конструкцию.

И вот дом хоббита внезапно перестаёт быть милой землянкой.

Он становится очень серьёзным сооружением.



Один настоящий Бэг-Энд строил инженер по высоткам. Семь лет!!!

Наверное, самый интересный пример — Hobbit Hollow в американском городе Полинг, штат Нью-Йорк.

Его построил Джим Костиган — инженер и специалист по высотному строительству, которому после просмотра «Братства Кольца» захотелось сделать настоящий жилой дом в духе Бэг-Энда.

В результате получился дом площадью около 135–140 м²: две спальни, два санузла, кухня, гостиная и инженерные помещения. Дом частично скрыт грунтом и имеет жилую зелёную кровлю.

А теперь самое интересное.

Под уютным холмом спрятана не конструкция из веточек и глины.

Две продольные железобетонные стены имеют толщину около 16 дюймов — примерно 40 см. Сводчатая железобетонная кровля достигает той же толщины у опор и около 23 см в верхней части. Конструкция перекрывает пролёт примерно 9,75 м без промежуточных опор.

Костиган строил дом по выходным больше шести лет; другие источники указывают около семи. Он ориентировался на стандарты Passive House: сделал кровлю примерно R-60, стены R-50, поставил тройные стеклопакеты и систему вентиляции с рекуперацией тепла. Семья впоследствии действительно жила в доме некоторое время.

Вот это уже настоящая инженерная нора хоббита.

Только почему-то вместо Гэндальфа понадобился специалист по железобетону.



А можно сделать дешевле? В интернете же есть дом за £3000

Можно найти знаменитую историю Саймона Дейла из Уэльса.

Его первый небольшой дом, очень похожий на жилище хоббита, действительно обошёлся примерно в £3000. Строили его около четырёх месяцев из местной древесины, соломенных блоков и повторно использованных материалов. На кровле лежала солома, несколько слоёв плёнки и снятый с участка грунт.

Потрясающая история.

Но есть одно слово, которое обычно теряется где-нибудь между заголовком и фотографией:

труд

В эту сумму не входила нормальная стоимость человеческой работы. Это был почти полностью самостоятельный проект с очень дешёвыми и добытыми на месте материалами.

Позже Дейл строил уже постоянный семейный экодом. Он стоил около £27 000, строился годами, а в работах участвовали примерно 300 добровольцев.

В 2018 году этот второй дом погиб в пожаре; предварительно причиной называли неисправность электрики. Это никак не доказывает, что земляно-обвалованные дома пожароопасны. Но прекрасно показывает другую вещь:

низкая цифра строительства сама по себе ещё ничего не говорит о полной стоимости и надёжности дома

Если вы собираетесь сами валить деревья, месить глину, строить несколько лет и периодически принимать помощь трёхсот друзей — экономика действительно получится особенной.

Если дом строит подрядчик по проекту для постоянного проживания в Московской области — это уже совсем другая история.



Поэтому сколько стоит настоящий дом хоббита?

Самый неприятный для статьи ответ:

нет честной универсальной цены за квадратный метр

И это тот случай, когда человек, который сразу назовёт её по фотографии, должен скорее насторожить, чем обрадовать.

Цена слишком сильно зависит от участка.

Есть ли естественный склон?

Какой грунт?

Где грунтовые воды?

Сколько грунта окажется над зданием?

Какие пролёты?

Сколько открытых фасадов?

Будет ли железобетонная оболочка монолитной или сборной?

Какая гидроизоляционная система?

Нужен ли дренаж?

Сколько индивидуальных круглых окон и дверей?

NREL ещё в своём руководстве по земляно-обвалованным домам предупреждало, что первоначальная стоимость такого строительства может быть примерно на 20% выше обычной. Но это исторический американский ориентир, а не прайс-лист для России 2026 года. Смысл у этой цифры один: профессиональный дом под грунтом не является дешёвой альтернативой обычному дому.

Очень показателен и Hobbit Hollow Костигана: в 2018 году дом площадью около 140 м² вместе с участком 1,7 акра выставляли примерно за $795 000. Это цена продажи недвижимости, а не строительства, поэтому переводить её в стоимость квадратного метра бессмысленно. Но она хорошо возвращает Бэг-Энд из мира «милых дешёвых землянок» обратно в мир индивидуальной архитектуры.

Для Подмосковья я бы вообще не называла сумму до геологии и эскиза.

Но если речь идёт о настоящем доме для постоянного проживания, а не глэмпинговом домике, ориентироваться нужно как минимум на бюджет сложного индивидуального монолитного дома, а сверху учитывать земляные работы, усиленную гидроизоляцию и дренаж, работы с рельефом и нестандартные изделия. И рядом с этой ценой стоимость дома с медной кровлей, которую относят к премиальным и дорогим материалам, вам покажется карманными расходами.

То есть фраза:

«Дом под землёй — должно быть дешевле, стен снаружи почти нет»

работает примерно до первой сметы.



Главный враг хоббита — не Саурон, а вода

Если обычная кровля протекает, это неприятно.

Если протекает кровля, над которой лежит полметра грунта, появляется совершенно другой уровень развлечений.

Где находится повреждение?

Как до него добраться?

Сколько грунта снять?

Что произойдёт с растениями?

Можно ли разобрать дренаж, не повредив соседние участки?

Именно поэтому гидроизоляция в земляно-обвалованном доме — не тот раздел сметы, где хочется найти самый дешёвый аналог.

NREL называет три базовых способа снизить риск воды: правильно выбрать участок, организовать поверхностный и подземный дренаж и выполнить полноценную гидроизоляцию. Особенно важен уровень грунтовых вод: строительство выше него существенно упрощает задачу.

Российские нормы говорят о том же. При проектировании подземных конструкций учитываются сезонные колебания грунтовых вод, возможность появления верховодки, гидроизоляция и необходимость дренажа.



А теперь реальный «хоббитский» объект

В Восточном Суссексе построили заглублённый Hobbit House для сдачи туристам: две спальни с санузлами, кухня, столовая и гостиная. Для него сделали конструкцию из водонепроницаемого бетона, а поверх — ещё одну отдельную гидроизоляционную систему и наружный дренажный слой.

(Кстати, при строительстве использовали мембраны Дельта https://www.deltamembranes.com/case-studies/buried-roof-case-study-hobbit-house-sussex/, которые представлены и на отечественном рынке и давно доказали своё высокое качество. Знаем, работали.)

То есть профессиональный подрядчик фактически применил два уровня защиты до того, как сооружение засыпали грунтом.

Почему?

Потому что искать протечку под холмом значительно дороже, чем сделать хорошо сразу.



Круглое окно тоже умеет портить смету

У дома хоббита есть ещё одна обязательная вещь.

Круглые двери.

Круглые окна.

Арки.

Радиусы.

В кино всё это выглядит уютно.

На производстве слово «круглый» часто переводится как «индивидуальное изготовление» и иногда к этому переводу добавляется «упаси технадзор».

Потому что дальше начинаются нестандартные стеклопакеты, рамы, герметизация примыканий и узлы, которые нельзя просто взять из типового альбома производителя.

В обычном доме окно находится в вертикальном фасаде.

В Бэг-Энде хочется добавить ещё и световые фонари сверху.

Прекрасная идея для естественного света.

И ещё одна проходка через ту самую конструкцию, которую мы только что тщательно гидроизолировали и засыпали землёй.

Джим Костиган ради требуемых характеристик своего дома заказывал окна, двери и кровельные фонари в Европе.

Красота возможна.

Просто у красоты тоже есть спецификация. И цена.



А внутри не будет сыро и душно?

Если дом сделан правильно — нет.

Но «правильно» здесь включает ещё одну систему, которую хоббиты в кино почему-то не показывают.

Вентиляцию.

Земляно-обвалованные дома обычно имеют очень герметичную наружную оболочку и значительно меньше естественных путей воздухообмена. Поэтому вентиляцию необходимо проектировать осознанно. NREL отдельно предупреждает о риске повышенной влажности и конденсата и подчёркивает необходимость нормального воздухообмена.

Для современного энергоэффективного дома логичным решением становится механическая приточно-вытяжная вентиляция, часто с рекуперацией.



Ещё один вопрос — радон

Этот радиоактивный газ, поступающий естественным образом из грунта и через трещины и проходки, способен попадать в помещение. Для обычного дома этот риск тоже существует, но у сооружения с большой площадью контакта с грунтом вопрос нельзя просто игнорировать. Риск зависит от геологии конкретного участка, а при необходимости применяются противорадоновые мероприятия.

И вот где-то между дренажом, рекуператором и радоновой защитой человек обычно впервые вспоминает, что Бильбо занимался совсем не этим.



Зато отопление действительно может приятно удивить

Теперь хорошая новость.

Если всё сделано правильно, у земляно-обвалованного дома действительно есть интересный потенциал по энергоэффективности.

Грунт защищает значительную часть оболочки от прямого воздействия холодного наружного воздуха и ветра. Температура земли меняется значительно медленнее температуры воздуха, поэтому внутренняя среда становится стабильнее. NREL указывает, что такие дома меньше подвержены температурным экстремумам и могут иметь более низкие затраты на отопление и охлаждение.

Но я бы очень не советовала переводить это в формулу:

«закопали дом — счета уменьшились вдвое»

Так не работает.

Расход энергии определяет вся система: климат, площадь открытого фасада и остекления, утепление, герметичность, вентиляция, оборудование, температура внутри.

Земля вокруг дома создаёт хорошие исходные условия.

Инженерия должна ими воспользоваться.



И что тогда построить человеку, который действительно хочет жить как хоббит?

Не обязательно зарывать весь дом.

На практике наиболее разумный вариант часто выглядит гораздо ближе к дому, встроенному в склон.

Задняя и боковые стены частично закрыты грунтом.

Сверху — земляное или озеленённое покрытие.

А один фасад остаётся полностью открытым: там появляются нормальные окна, солнечный свет, выход на участок и возможность организовать естественное проветривание.

Такая схема сохраняет главное ощущение Бэг-Энда — дом буквально становится частью ландшафта — но позволяет решить планировку значительно спокойнее.

Именно поэтому многие настоящие earth-sheltered проекты совсем не похожи на тёмные землянки.

Они могут иметь панорамное остекление и очень светлые интерьеры.

Кстати, современный Hobbit Hollow в Нью-Йорке именно поэтому настолько интересен: снаружи холм и круглая дверь, а внутри — полноценный дом нормального человеческого роста. Потолки там доходят примерно до 3,3 м.

Хоббитам пришлось бы воспользоваться стремянкой.

Но людям удобно.



Так стоит ли строить Бэг-Энд?

Если участок сухой, имеет хороший естественный склон, геология понятна, грунтовые воды не создают проблем, а заказчик готов платить за индивидуальный проект — почему нет?

Это вполне реальная архитектура.

Более того, она может быть энергоэффективной, очень тихой, визуально почти исчезать в ландшафте и давать совершенно особенное ощущение дома.

Но если идея начинается словами:

«Сэкономим: просто выкопаем яму, зальём бетон и сверху насыплем землю», —

лучше перечитать Толкина ещё раз.

И ограничиться круглой дверью.

Потому что настоящий дом хоббита требует железобетонного расчёта, геологии, серьёзной гидроизоляции, дренажа, теплоизоляции, вентиляции и очень аккуратной работы со всеми проходками.

И получается довольно забавный парадокс.

На экране Бэг-Энд кажется воплощением простой сельской жизни — никакой суеты, чайник на плите, камин, сад и шесть приёмов пищи.

А если строить его в реальности по современным требованиям, получится довольно технологичный дом.

Просто большую часть технологий никто не увидит.

Они будут спрятаны за круглыми стенами.

И под холмом.

Наверное, Бильбо это бы понравилось.

РАДЕКА I Сделано мастерами

Проектирование фасадов — тот этап, на котором большинство ошибок ещё можно исправить без демонтажа и повторного заказа материалов. На чертеже неточность может занимать несколько миллиметров. На объекте она превращается в новые детали, аренду подъёмной техники, повторный монтаж и сдвиг смежных работ. Особенно быстро растёт цена ошибки, когда фасадные панели изготовлены под конкретные размеры.

Многие дорогостоящие переделки становятся заметны во время монтажа, хотя появляются гораздо раньше: когда фасад проектируют по номинальным размерам, узлы оставляют «на потом», а окна, водостоки, освещение и инженерные решётки рассматривают отдельно друг от друга.

Проектирование — это не выбор оттенка и не несколько красивых визуализаций. Это перевод архитектурной идеи в систему точных размеров, узлов, материалов, креплений, допусков и последовательности работ. Чем раньше эта система собрана целиком, тем меньше решений приходится принимать на строительных лесах.

Почему одна правка редко остаётся единственной

Фасад состоит из связанных элементов. Если меняется положение окна, приходится пересматривать откосы, отливы и раскладку соседних панелей. Если увеличивается толщина утепления, меняется вынос подконструкции, глубина примыканий и положение облицовки относительно цоколя и карниза. Если поздно появляется наружный светильник, камера или вентиляционная решётка, для них приходится резать уже утверждённый рисунок.

Поэтому стоимость переделки определяется не только ценой одной новой детали. К ней добавляются повторные замеры, корректировка чертежей, производство, доставка, демонтаж, новый монтаж фасадов и риск повредить соседние элементы. Иногда небольшая правка останавливает целый участок, потому что панели устанавливаются в определённой последовательности.

Сначала измерить то, что действительно построено

Архитектурные чертежи задают проектные размеры. Но к моменту устройства фасада уже существуют монолит, кладка, оконные блоки, парапеты, плиты перекрытий и другие конструкции со своими фактическими отклонениями.

Если рабочую раскладку выпускают только по номинальным размерам, производство получает красивую, но условную геометрию. На площадке выясняется, что один проём выше другого, угол не совпадает с проектной осью, а плоскость стены требует другого выноса кронштейнов. Тогда монтаж превращается в постоянную подгонку.

До заказа индивидуальных элементов нужен контрольный обмер фасада здания. Для сложной геометрии используют геодезическую съёмку или лазерное сканирование. На основании этих данных уточняют отметки, положение проёмов, перепады основания и реальные размеры участков облицовки.

Это не означает, что всю документацию следует начинать только после завершения коробки. Концепцию, систему и основные узлы разрабатывают заранее. Но окончательные производственные размеры либо привязывают к фактическим замерам, либо закладывают в проект понятные зоны регулировки.

При восстановлении исторического Tibbits Opera House существующий фасад сначала просканировали лазером, а затем по полученной геометрии разрабатывали десятки уникальных медных деталей. Для сложной оболочки точное знание основания оказалось не формальностью, а исходной точкой производства.

Систему и материал выбирают до раскладки

Словосочетание «металлический фасад» объединяет очень разные решения. Это могут быть кассеты, длинные панели, фальц, мелкоштучная черепица, перфорированные экраны, плетёные системы или объёмные элементы. У каждого варианта свои размеры, линии стыков, способы крепления и правила обработки углов.

Нельзя сначала нарисовать условно бесшовную поверхность, а в конце выбрать систему, которой необходима заметная сетка швов. Нельзя без последствий заменить кассеты длинными панелями или плоский лист объёмным элементом: изменятся подконструкция, узлы, температурные перемещения, последовательность монтажа и внешний ритм.

Если выбран вентилируемый фасад, в проекте должны быть согласованы не только наружные панели, но и кронштейны, направляющие, теплоизоляция, ветровлагозащита, вентиляционный зазор и крепление к основанию. Наружная облицовка — лишь видимая часть системы.

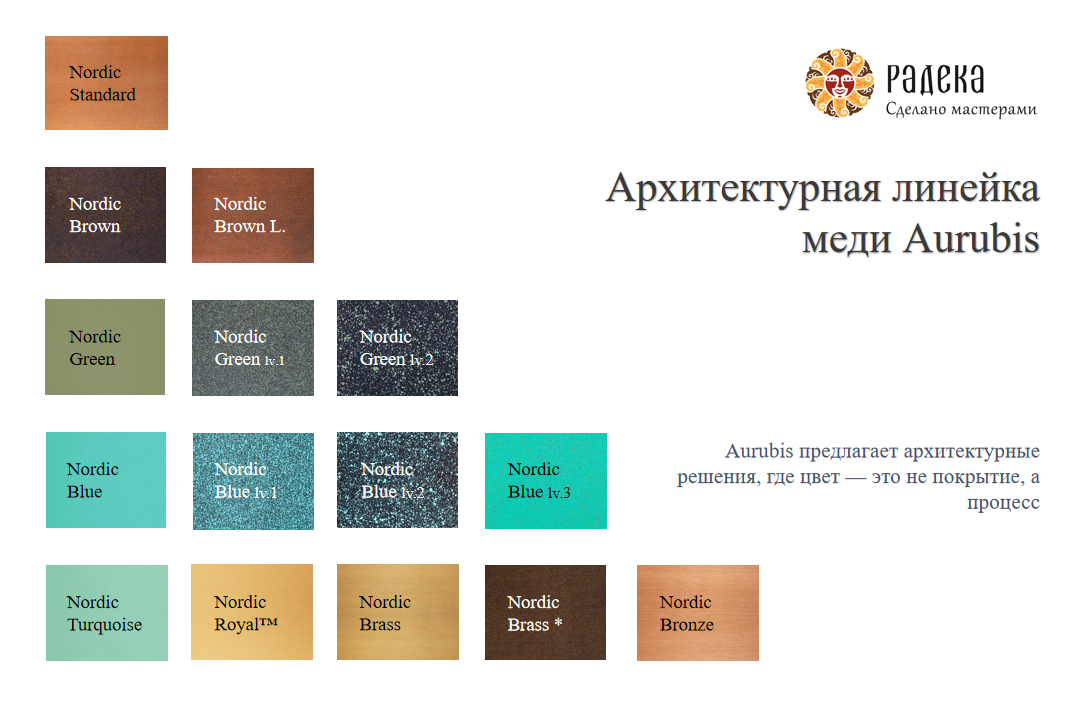

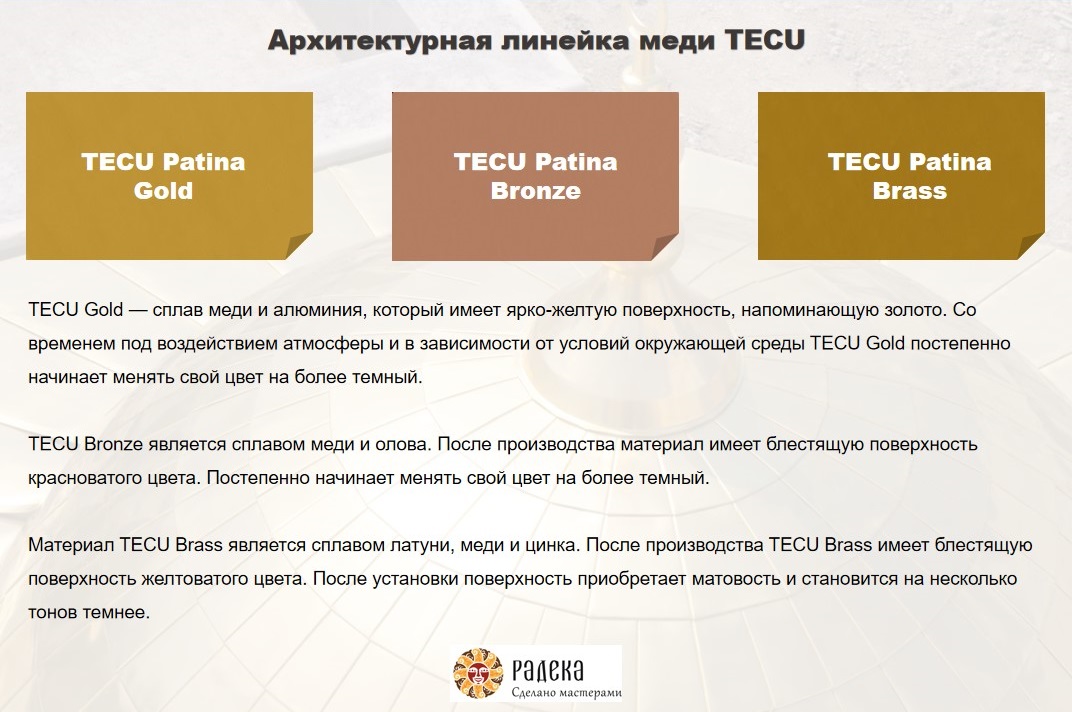

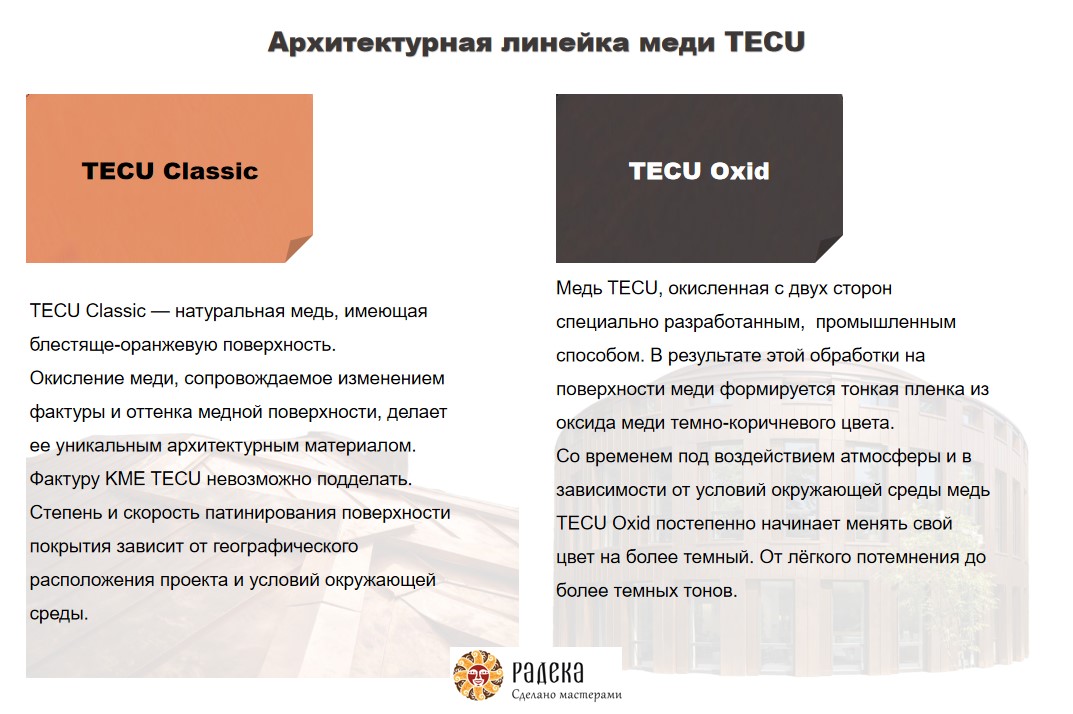

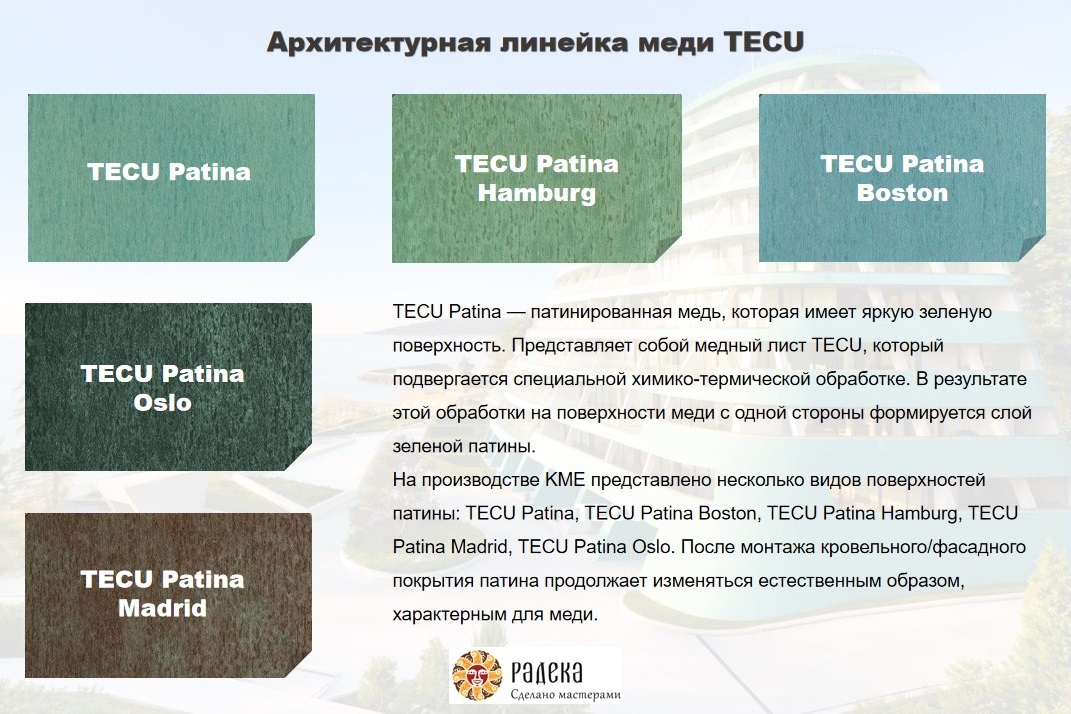

Для меди важен и характер поверхности. Натуральная, оксидированная или патинированная медь по-разному выглядит в день сдачи и требует разного отношения при изготовлении и монтаже. Конкретный материал, толщину, направление проката и допустимую вариативность оттенка фиксируют до выпуска рабочей документации и заказа партии.

Для перфорированного металлического фасада и сложных 3D-элементов эта работа особенно важна. Орнамент, размеры кассет и положение швов нужно разрабатывать одновременно. Иначе стыки разрежут рисунок, а возле проёмов останутся случайные обрезки.

Повторяемые модули помогают рационально использовать материал и упрощают производство. Но экономия не должна разрушать пропорции. Фасад здания воспринимается целиком, и заметная полоса из узких доборных элементов способна нарушить весь ритм. Иногда разумнее изменить несколько типоразмеров, чем заполнять ответственное место остаточным размером.



Узлы решают судьбу красивого фасада

На общем виде фасад может выглядеть безупречно, хотя самые важные решения ещё не приняты. Красивый рендер не показывает, куда уйдёт вода с подоконника, как закончится панель у цоколя, что произойдёт на внешнем углу и как облицовка встретится с кровлей.

Особого внимания требуют:

1. цоколь и нижняя кромка облицовки;
2. оконные и дверные откосы, отливы и перемычки;
3. внешние и внутренние углы;
4. парапеты, карнизы и примыкания к кровле;
5. балконы, террасы и гидроизоляционные контуры;
6. деформационные швы;
7. водосточные трубы, воронки и места отвода воды;
8. переходы между металлом, камнем, деревом, стеклом и штукатуркой.

Каждый узел должен давать понятный ответ на несколько вопросов: куда отводится вода, как компенсируются перемещения, к чему крепится элемент, как выглядит видимая кромка и можно ли заменить деталь без разрушения соседней облицовки.

Именно в узлах сходятся архитектура, строительная физика и реальный монтаж. Если их оставляют для решения «по месту», результат зависит не от проекта, а от того, кому первым пришлось столкнуться с проблемой на площадке.

Смежные системы нельзя добавлять поверх готовой облицовки

На фасаде размещаются светильники, камеры, датчики, вывески, вентиляционные решётки, токоотводы молниезащиты, если они проходят по фасаду, водостоки, наружные солнцезащитные навесы и оборудование. Каждая такая деталь требует места, крепления, кабеля, проходки или доступа для обслуживания.

Если инженерные элементы появляются после утверждения раскладки, металлический фасад приходится приспосабливать к ним в последний момент. Возникают дополнительные отверстия, случайные накладки, крепёж через лицевую поверхность и смещённые относительно общей сетки решётки.

До производства нужен сводный фасадный план, на котором видны все наружные элементы и их привязки. Архитектор, конструктор, фасадный проектировщик, специалисты по окнам, электрике, вентиляции и водоотведению должны работать с одной актуальной версией.

Когда начинаются фасадные работы, монтажник не должен угадывать, можно ли поставить кронштейн в выбранной точке, где проходит скрытый кабель и какое оборудование появится здесь через неделю. Чем больше таких ответов получено заранее, тем меньше готового металла придётся сверлить и переделывать.

Расчёт — не формальность перед подписью

Размер панели и шаг крепления нельзя выбирать только по внешнему виду. На систему влияют высота и геометрия здания, ветровой район, краевые и угловые зоны, масса облицовки, характеристики основания, вылет кронштейнов и положение направляющих.

Для металлических элементов дополнительно учитывают температурное расширение. Панели и крепления должны позволять материалу менять размеры без коробления, разрыва соединений и давления на соседние детали. При сочетании разных металлов проверяют совместимость и защиту от нежелательного электрохимического контакта.

Проект вентилируемого фасада также должен учитывать пожарные требования, работу теплоизоляционного контура, вентиляционный зазор и доступность узлов для контроля. Конкретные решения зависят от системы и объекта; их нельзя заменить одной универсальной схемой из каталога.

Расчёты подконструкции и креплений нужны не для увеличения объёма документации. Они связывают формат облицовки с реальными нагрузками и основанием здания. Если этой связи нет, размер кассеты или шаг направляющих превращается в предположение.

Натурный образец показывает то, чего не видно на экране

Небольшой образец материала помогает выбрать цвет и фактуру, но не показывает фасад. На большой поверхности иначе выглядят швы, отражения, естественная неровность металла, направление проката и разница между освещёнными и затенёнными участками.

Для ответственных решений полезен натурный фрагмент 1:1. В него включают реальный угол, стык, откос, крепление или переход между материалами. Такой образец изготавливают теми же инструментами и в той же последовательности, что и будущие фасадные элементы.

На макете можно проверить:

• ширину и глубину швов;
• плоскостность панелей;
• качество загибов и кромок;
• реакцию поверхности на солнце и тень;
• вид креплений и примыканий;
• допустимость оттеночных различий;
• порядок снятия защитной плёнки и очистки;
• критерии приёмки готовой поверхности.

Для живых материалов особенно важно заранее отделить естественную вариативность от дефекта. Патина, оттеночные переходы и следы ручной обработки могут быть частью архитектуры; царапины, загрязнение и нарушенная геометрия — нет. Эта граница должна быть согласована до монтажа фасадов, а не во время финальной приёмки.

При расширении комплекса New England Biolabs новые медные панели должны были сочетаться с облицовкой уже существующего лабораторного корпуса. Несколько старых панелей сняли и использовали как образцы для сравнения. Специалисты Zahner проверили более 30 вариантов патинирования, подбирая цвет, направление фактуры и переходы оттенков. Только после этого утвердили отделку для изготовления новых фасадных панелей.

Проект должен учитывать монтаж

Рабочая документация будет неполной, если она объясняет, как выглядит фасад, но не учитывает, как его собрать. Нужно заранее понимать, где будут находиться леса или подъёмники, как панели поступят на этаж, в какой последовательности они устанавливаются и как защищается уже готовая поверхность.

Крупный элемент может быть удобен на чертеже, но не проходить в проём, не помещаться на площадке или требовать подъёма, который невозможно безопасно выполнить в существующих условиях. Слишком ранний монтаж отдельных деталей может перекрыть доступ к соседним узлам. Непродуманное складирование — повредить лицевую поверхность ещё до установки.

Поэтому производитель и будущий монтажник должны подключаться до выпуска окончательных чертежей. Их задача — не изменить архитектуру ради удобства, а проверить изготовимость, доступ к креплениям, порядок сборки и возможность локального ремонта.

Профессиональный монтаж медных фасадов начинается не с первой панели на стене. Он начинается с документации, в которой каждой детали присвоена марка, указано её место и понятна связь с соседними элементами.

Что должно быть готово до заказа материала

Перед тем как запускать фасадные панели в производство, полезно проверить комплект решений:

1. выполнены контрольные обмеры и зафиксирована фактическая геометрия основания;
2. выбраны фасадная система, материал, поверхность и способ крепления;
3. утверждены образцы и допустимые различия внешнего вида;
4. разработана полная раскладка всех фасадов с привязкой к проёмам и осям;
5. проработаны цоколь, углы, окна, парапеты, кровля, террасы и деформационные швы;
6. выполнены расчёты подконструкции и креплений;
7. согласованы светильники, решётки, камеры, вывески, водостоки и другое оборудование;
8. подготовлены спецификация, маркировка и ведомость типоразмеров;
9. изготовлен и утверждён натурный фрагмент для сложных или нестандартных решений;
10. определены последовательность монтажа, защита поверхности и критерии приёмки.

Если хотя бы по одному из этих пунктов ответ остаётся «решим на объекте», стоит оценить, сколько соседних решений от него зависит. Иногда производство действительно можно начинать поэтапно. Но граница каждого этапа должна быть осознанной и зафиксированной, а не возникать из-за спешки.

Завершённая металлическая оболочка выглядит цельно, когда геометрия, материал, узлы и смежные элементы согласованы до производства.

Проект экономит не линии на чертеже, а решения на стройке

Хорошее проектирование фасадов не обещает, что на объекте не потребуется ни одного уточнения. Строительство остаётся живым процессом. Но проект делает корректировки локальными и управляемыми: заранее определяет зоны регулировки, порядок согласования и ответственных за решение.

Самая опасная экономия — сократить проектирование, рассчитывая, что опытные монтажники разберутся по месту. Опыт действительно помогает решить сложный узел. Но он не вернёт уже раскроенный материал, не переместит готовое окно и не сделает случайный стык частью архитектурного замысла.

РАДЕКА подключается к проекту до заказа материала: уточняет систему, разрабатывает раскладку и узлы, увязывает поверхность с технологией изготовления и проверяет решения с точки зрения будущего монтажа. Такой подход нужен не ради большего количества чертежей, а ради предсказуемого результата.

Хороший фасад начинается задолго до того, как первая панель приезжает на объект.

РАДЕКА сделано мастерами



Фальц — одна из немногих строительных технологий, которые пережили несколько столетий и по-прежнему используются в современной архитектуре. Каждый год появляются новые покрытия, крепёжные системы, мембраны и способы изготовления элементов. Но принцип соединения металлических листов загибом кромок остаётся востребованным и сегодня.

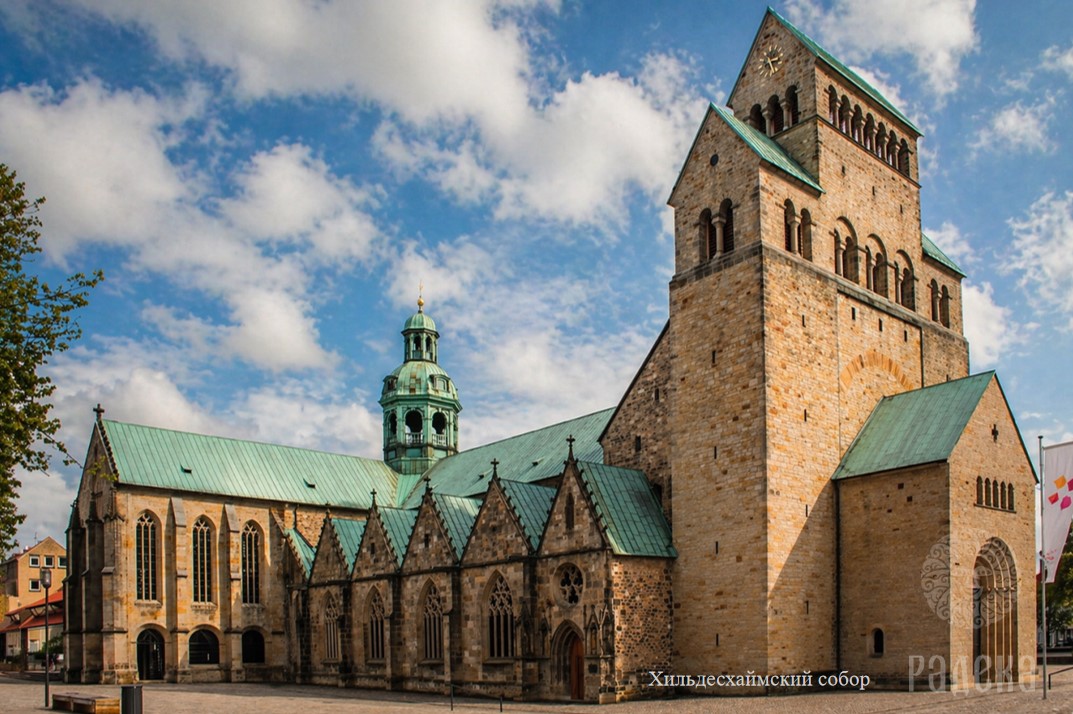

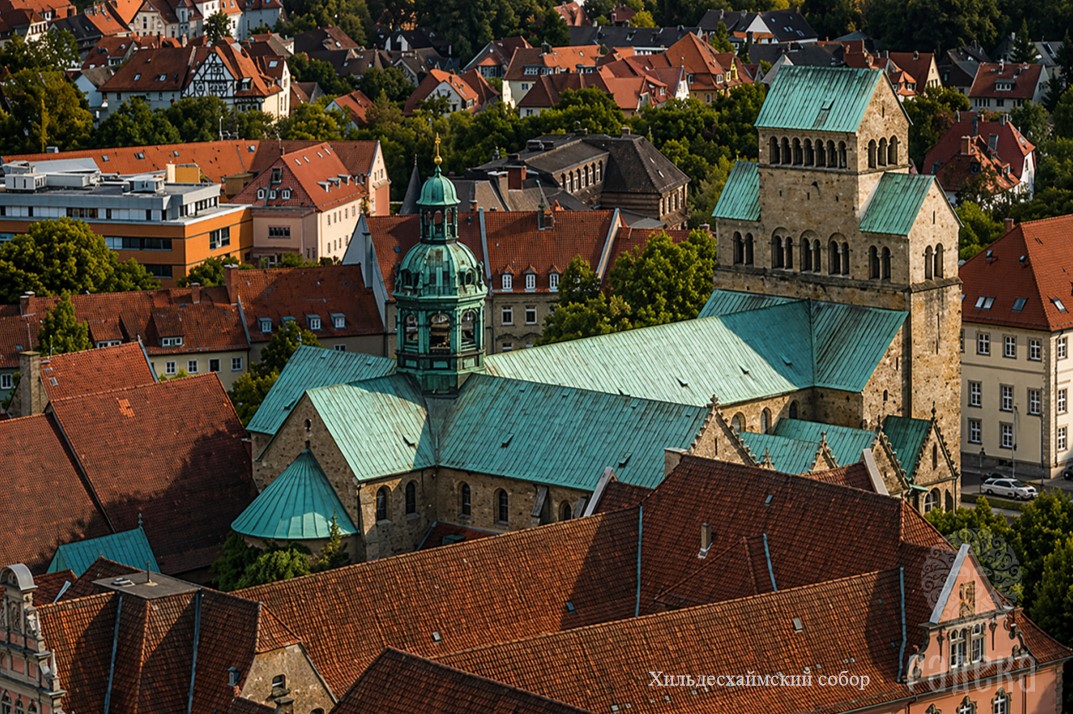

Сегодня фальцевая кровля встречается на исторических зданиях, частных резиденциях, общественных объектах и минималистичных домах с непрерывной металлической оболочкой. Изменились инструменты, точность изготовления и возможности архитектуры. Но сама инженерная идея осталась узнаваемой.

Её долговечность объясняется не привычкой мастеров держаться за прошлое. Фальцевое соединение решает сразу несколько задач: прячет крепёж под покрытием, поднимает продольный шов над основной плоскостью ската, позволяет металлу реагировать на изменения температуры и одновременно формирует выразительный ритм поверхности.

Именно поэтому история фальца — это не рассказ о старом способе монтажа. Это история инженерного принципа, который оказался достаточно гибким, чтобы пережить смену эпох.

Простая идея, рассчитанная на века

Слово «фальц» происходит от немецкого Falz — «сгиб», «паз». В названии почти полностью описана суть технологии: края соседних металлических листов отгибают, соединяют и закрывают в замок.

До появления современных профилирующих станков кровельные картины подготавливали и соединяли вручную. Размеры листов были меньше, поперечных соединений — больше, а качество результата зависело от точности разметки и навыка мастера. Тем не менее логика покрытия уже была той же: вода должна идти по поверхности металла, а наиболее уязвимые крепления — оставаться скрытыми.

Продольные кромки соседних картин соединяли стоячим фальцем, приподнятым над поверхностью ската. Поперечные стыки, если без них нельзя было обойтись, выполняли лежачими, чтобы они как можно меньше препятствовали стоку воды. Кровельные картины крепили к основанию скрытыми кляммерами: одну часть каждого кляммера фиксировали на основании, а другую заводили в фальцевый шов и закрывали вместе с ним. Благодаря этому на открытой плоскости кровли не оставалось сквозных креплений — потенциально уязвимых мест для проникновения воды.

Ключевой принцип фальца пережил столетия: крепёж остаётся под покрытием, а шов работает вместе с направлением движения воды.

Что именно делает фальц

Фальц — это не отдельная деталь, которую можно добавить к готовой крыше. Он является способом собрать металлическое покрытие из картин — длинных элементов с подготовленными боковыми кромками.

Одна сторона картины входит в другую, после чего кромки последовательно загибаются. Внутри соединения остаётся кляммер, закреплённый к основанию. Так покрытие удерживается на скате без открытого крепежа на основной поверхности.

В протяжённых картинах часть кляммеров формирует фиксированную зону, а часть допускает продольное перемещение металла. Конкретная схема зависит от материала, длины элементов, геометрии ската и расчётных условий. Поэтому внешне одинаковый шов может быть частью совершенно разных по качеству систем.

Важно и другое: фальцевая кровля — это технология, а не название одного металла. Фальцем соединяют медь, цинк-титан, алюминий и сталь с различными покрытиями. Материал определяет пластичность, внешний вид, правила совместимости и срок эксплуатации, а фальц задаёт принцип соединения.

Почему фальцевая кровля не стала музейной технологией

Герметичность создаётся геометрией

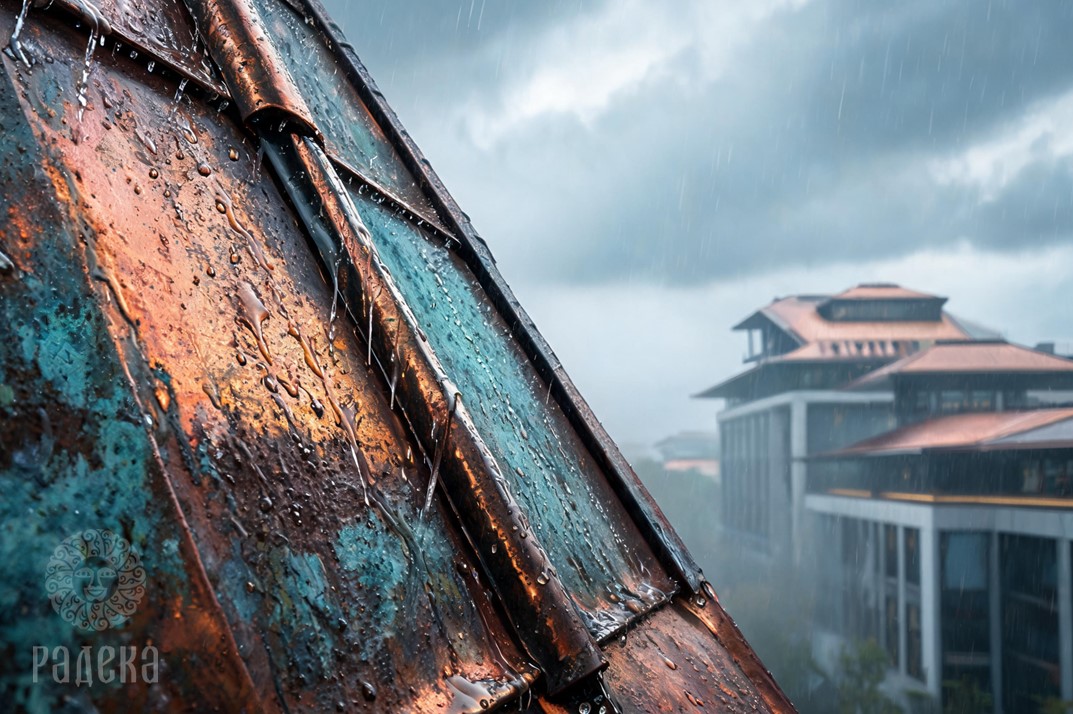

Стоячий шов поднят над основной плоскостью покрытия. В двойном соединении кромки последовательно закрываются дважды, образуя плотный замок. Это не отменяет требований к уклону, основанию, ендовам, карнизам и примыканиям, но позволяет использовать саму форму соединения как часть защиты от воды.

Металл получает возможность двигаться

Летом поверхность нагревается, зимой охлаждается. Металлические картины расширяются и сокращаются, особенно заметно — на длинных скатах. Если зафиксировать их слишком жёстко, температурные перемещения превращаются во внутренние напряжения, деформации и нагрузку на крепления.

Система фиксированных и скользящих кляммеров позволяет заранее определить, где картина удерживается, а где может перемещаться вдоль ската. Хороший монтаж кровли не борется с физикой материала, а даёт ей безопасный маршрут.

Шов становится архитектурным ритмом

В других покрытиях инженерное соединение стараются сделать незаметным. У фальца произошло обратное: вертикальные линии швов стали частью композиции. Они вытягивают скат, подчёркивают направление поверхности и помогают собрать большую металлическую плоскость без визуального шума.

Технология работает со сложной формой

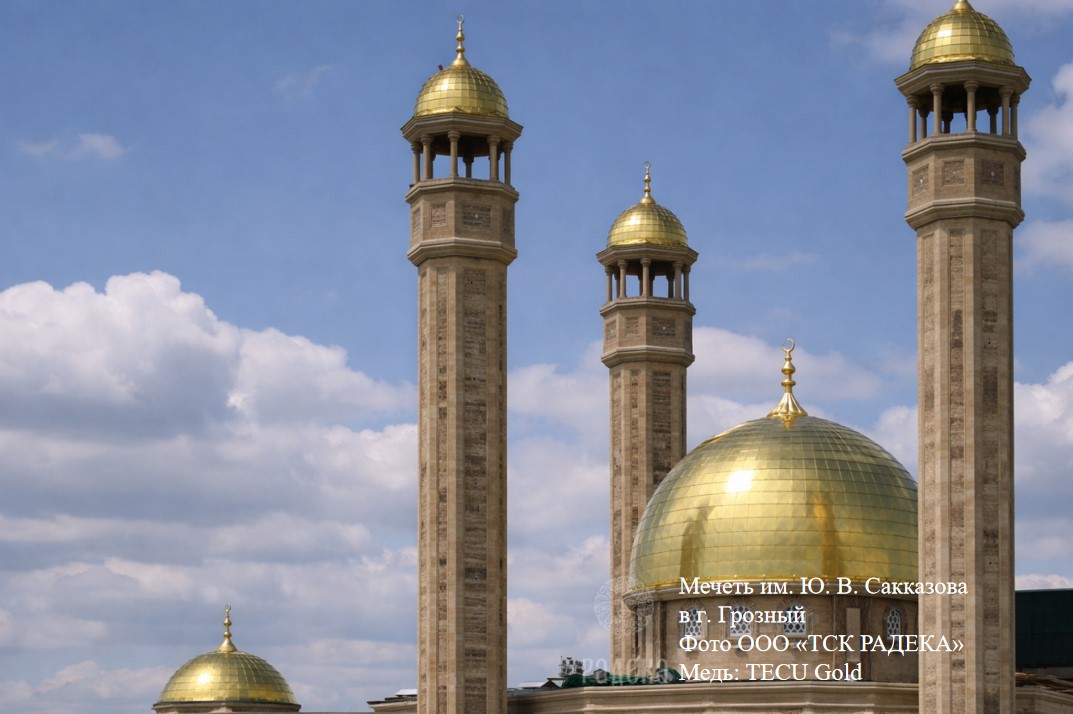

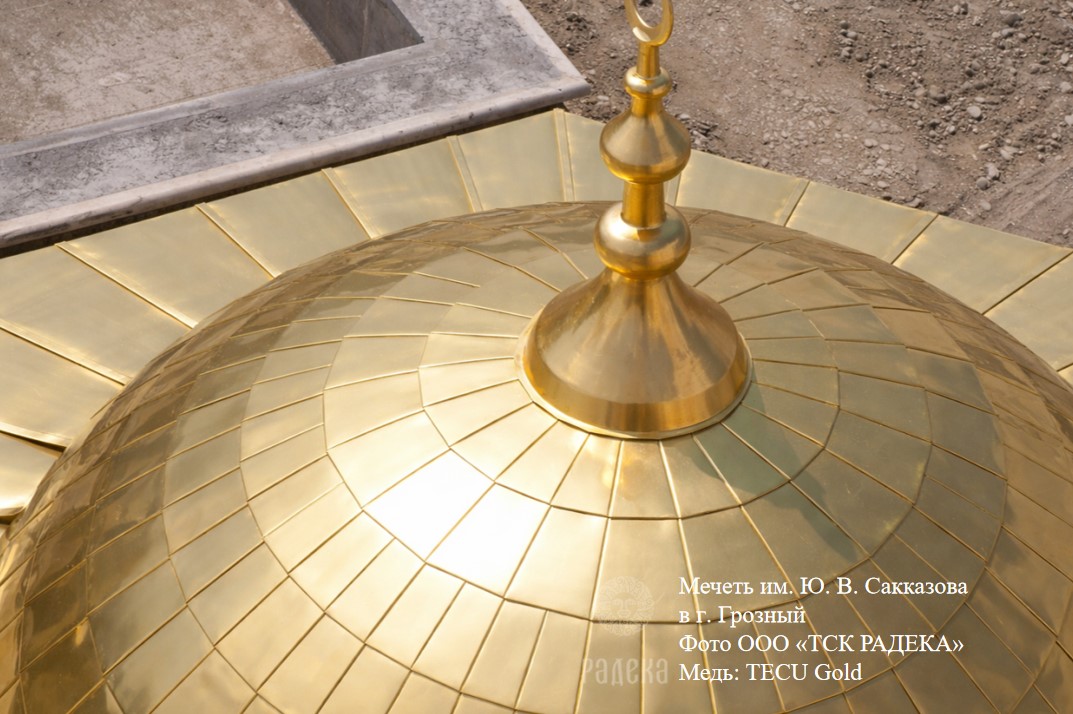

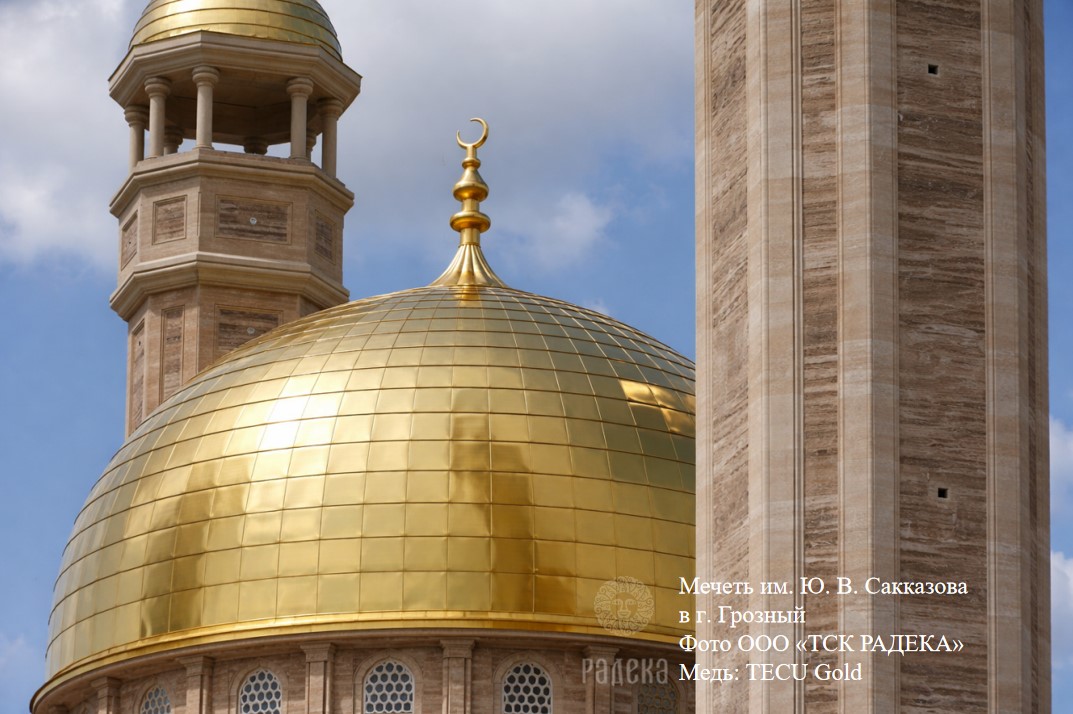

Конические картины, радиусные участки, купола, переходы между кровлей и стеной — пластичный листовой металл позволяет работать с геометрией, которую трудно решить крупноформатным жёстким модулем. Но чем свободнее архитектурная форма, тем выше требования к раскладке и узлам.

Почему двойной стоячий фальц стал классикой

Фальцевых соединений несколько: стоячие и лежачие, одинарные и двойные. Они применяются в разных местах и решают разные задачи. Самым узнаваемым продольным швом современной металлической кровли стал двойной стоячий фальц.

При его формировании кромки соседних картин закрываются в два этапа. Готовый замок расположен выше основного водяного потока и сохраняет тонкую вертикальную линию. Профилирование выполняют на станке или заранее подготовленным инструментом, а закрытие — вручную либо фальцезакаточной машиной.

Однако сам вид двойного шва ничего не гарантирует. Надёжность зависит от точности картин, полноты закрытия, расположения кляммеров, работы температурных зон, качества основания и решений всех примыканий. Один красивый шов не исправит ошибку в ендове или перекрытый вентиляционный путь.

Именно поэтому профессионалы оценивают не только внешний рисунок покрытия, но и всю систему, скрытую под ним.

От кровли к фасаду

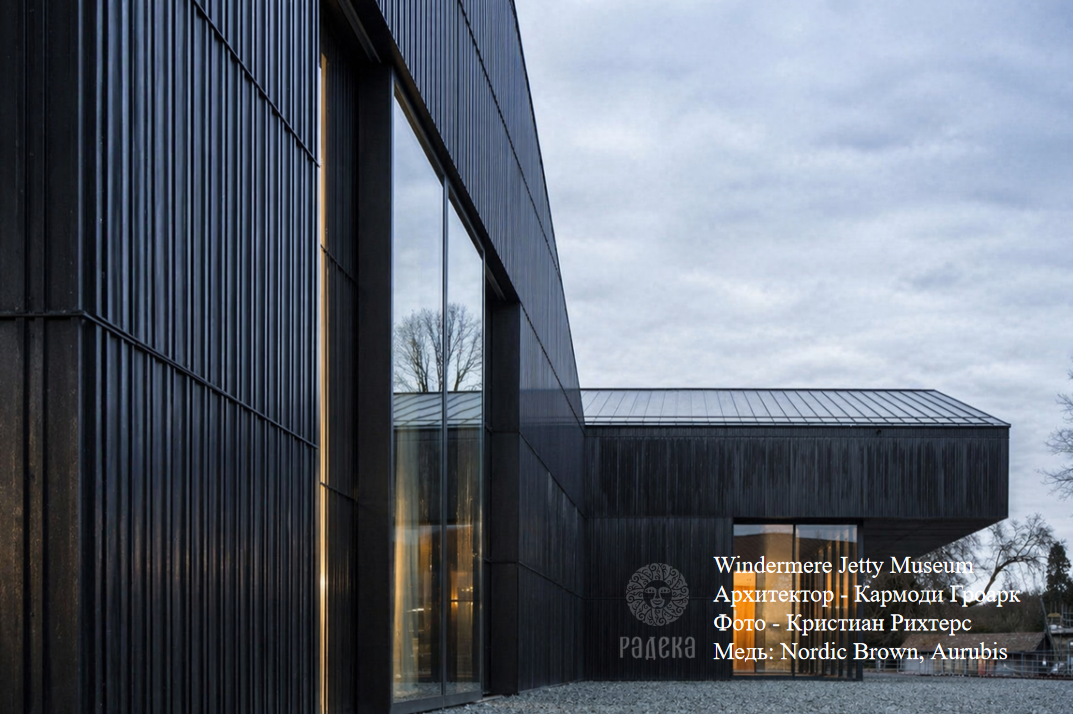

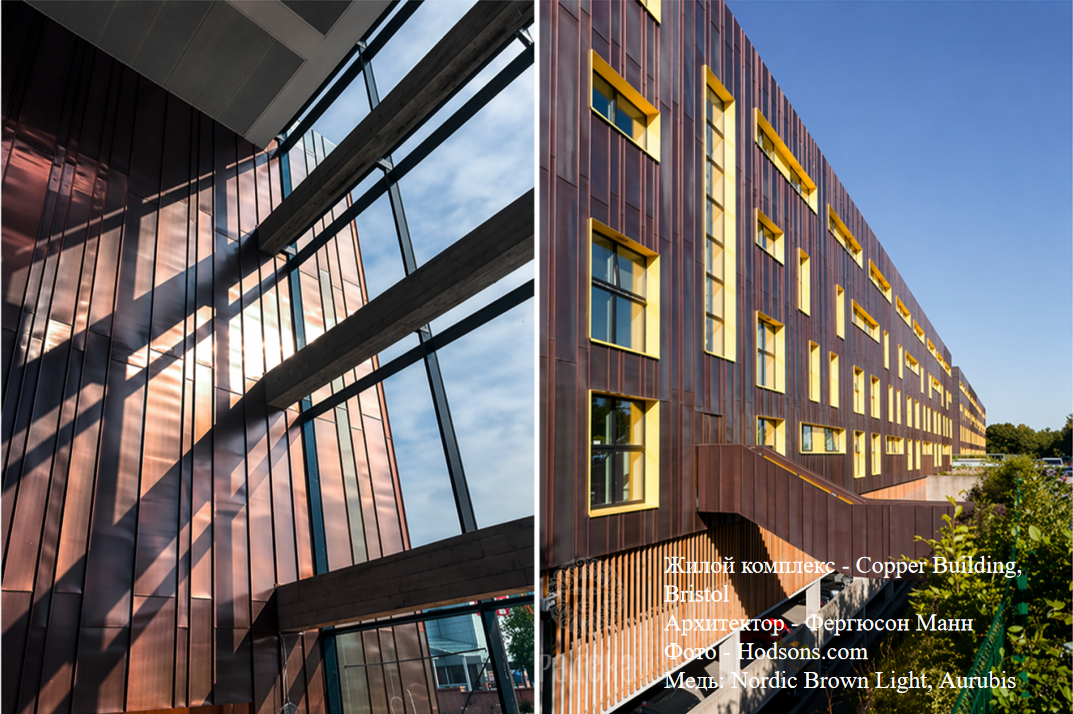

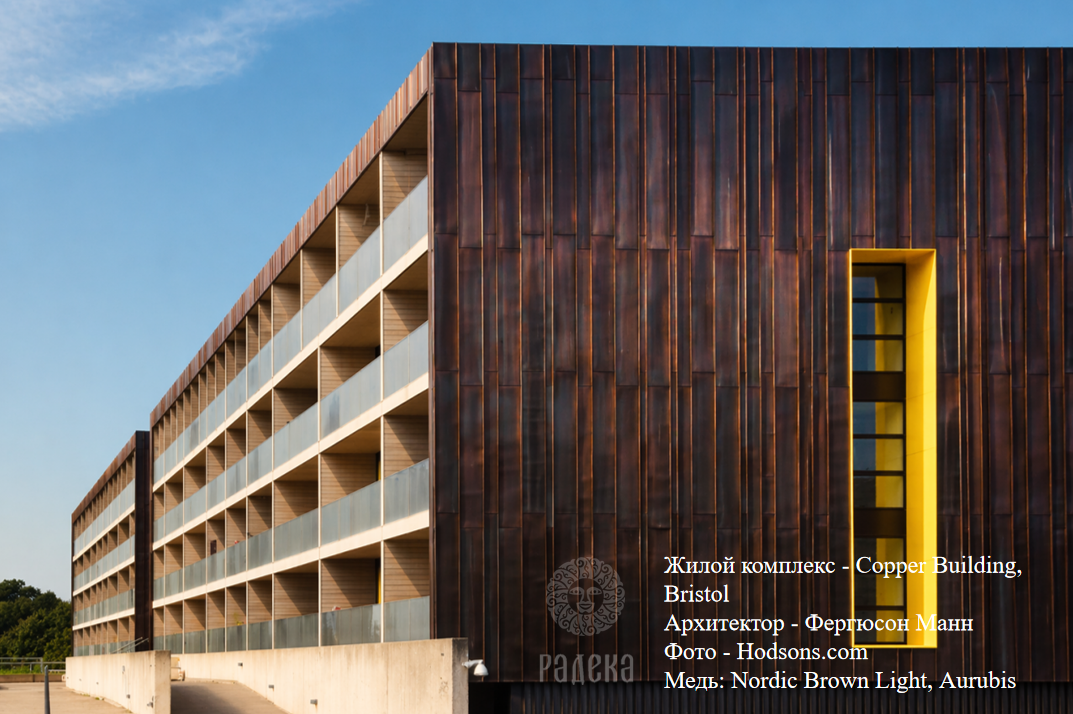

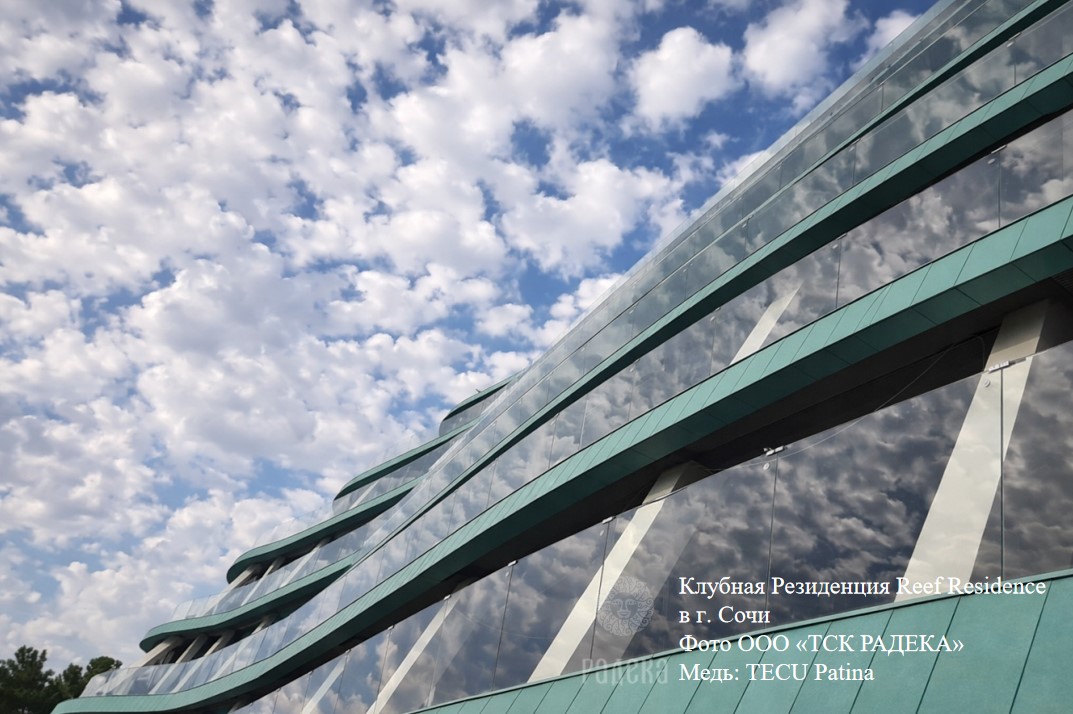

Современная архитектура дала фальцу новую роль. Технология вышла за пределы ската и стала использоваться на стенах, фронтонах, подшивках и цельных оболочках здания.

На фасаде направление шва можно подчинить пропорциям дома: вертикальные линии визуально увеличивают высоту, горизонтальные растягивают объём, диагональные подчёркивают динамику формы. При переходе с крыши на стену один материал объединяет разные плоскости и делает силуэт цельным.

Особенно выразительно это работает с медью. Отдельные участки получают разный свет, быстрее или медленнее меняют оттенок, а фальцевые линии удерживают общую геометрию поверхности. Так техническое соединение становится полноценным архитектурным языком.

Фальц начинается не на крыше

Распространённая ошибка — считать, что фальцевая технология начинается в день, когда на объект привозят станок и рулон металла. В действительности качество будущей поверхности определяется значительно раньше.

На этапе проектирования кровли задают направление и ширину картин, фиксированные зоны, типы кляммеров, конструкцию карнизов, коньков, ендов и примыканий. Одновременно проверяют водоотведение, вентиляцию, основание, проходки и возможность изготовления элементов без случайных решений «по месту».

Затем начинается монтаж кровли. Качество здесь складывается из повторяемых действий: точной раскладки, правильного крепления, аккуратного закрытия швов, проверки узлов и защиты поверхности во время работ. Монтажник не должен заново проектировать скат — он должен точно реализовать заранее принятые решения и своевременно сообщить, если фактическая геометрия объекта им не соответствует.

Последовательность работ и принципы контроля описаны на странице «Монтаж медной кровли».

Поэтому проектирование кровли и монтаж нельзя рассматривать как два независимых этапа. Первый определяет логику системы, второй подтверждает её точностью исполнения. Грамотное проектирование кровли также позволяет заранее согласовать решения кровельщика, архитектора и инженера.



Когда фальц выполнен из меди

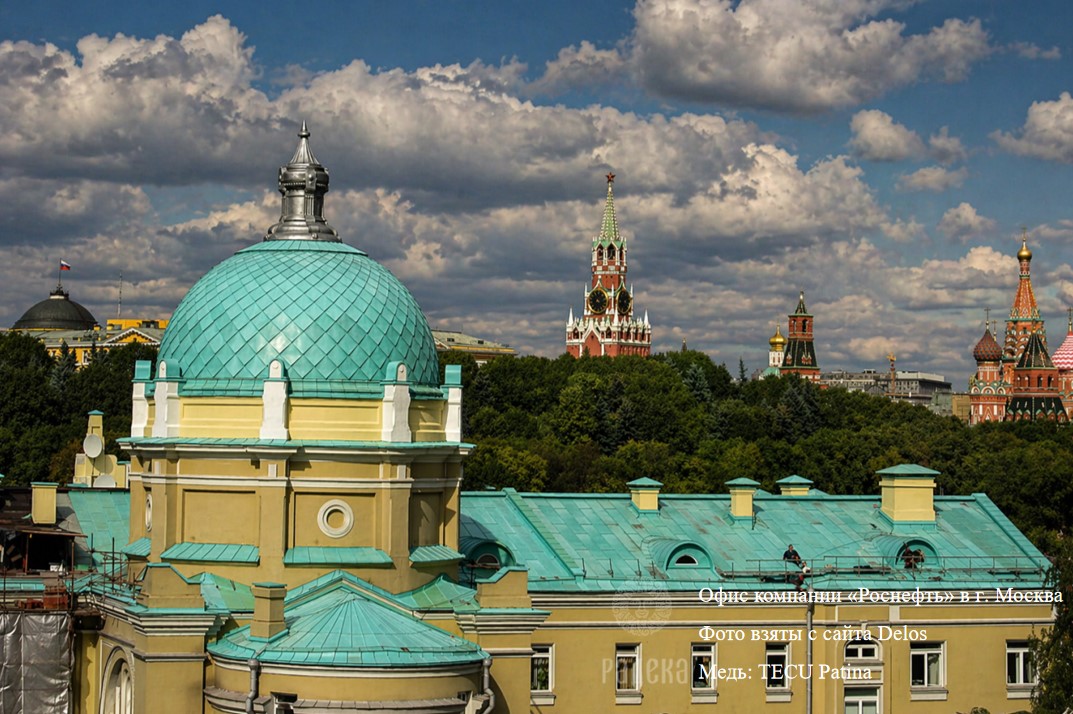

В сочетании с медью фальцевая технология получает ещё одно измерение — время. Новая поверхность может быть яркой и тёплой, затем темнеет, приобретает коричневые и бронзовые оттенки, а при соответствующих условиях постепенно формирует патину.

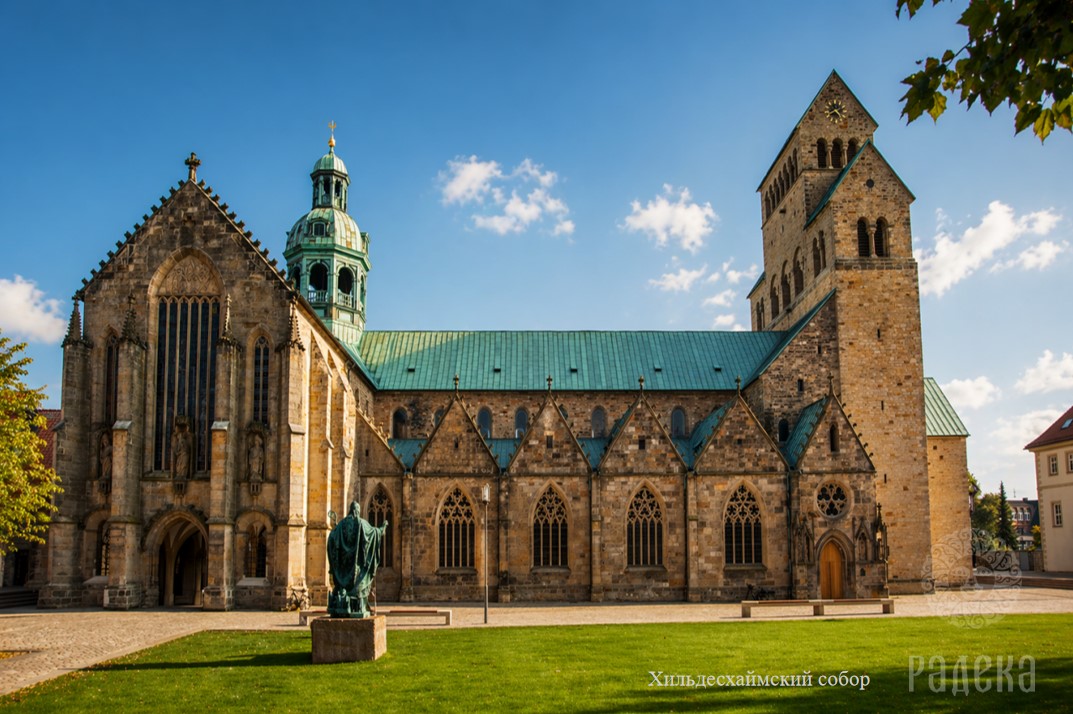

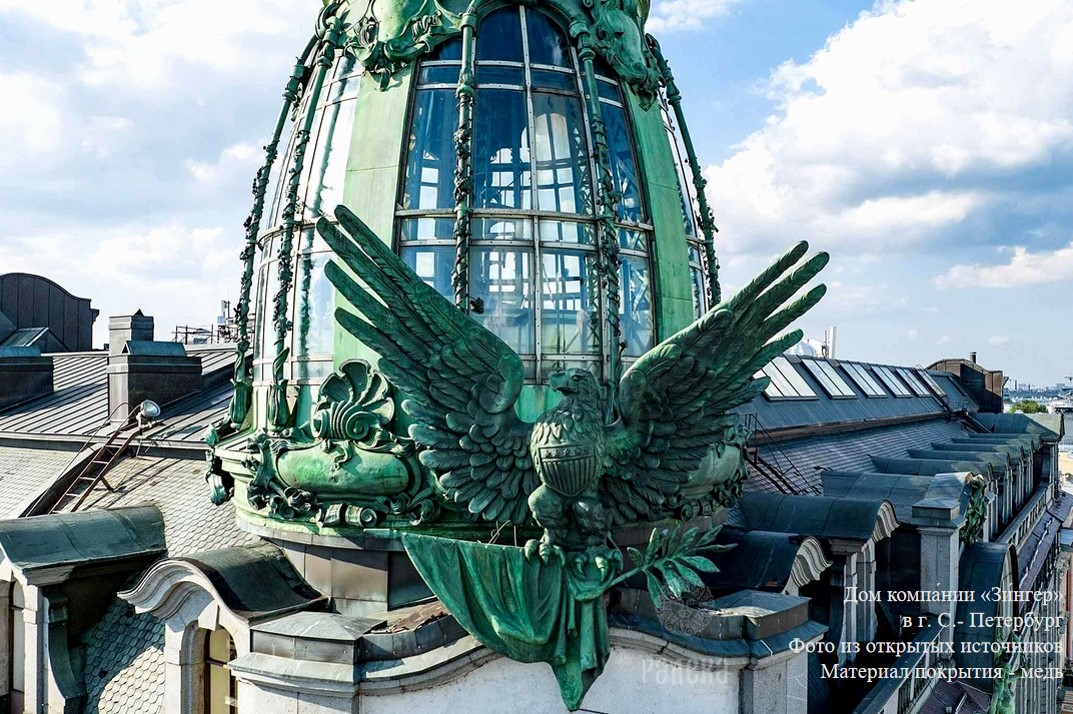

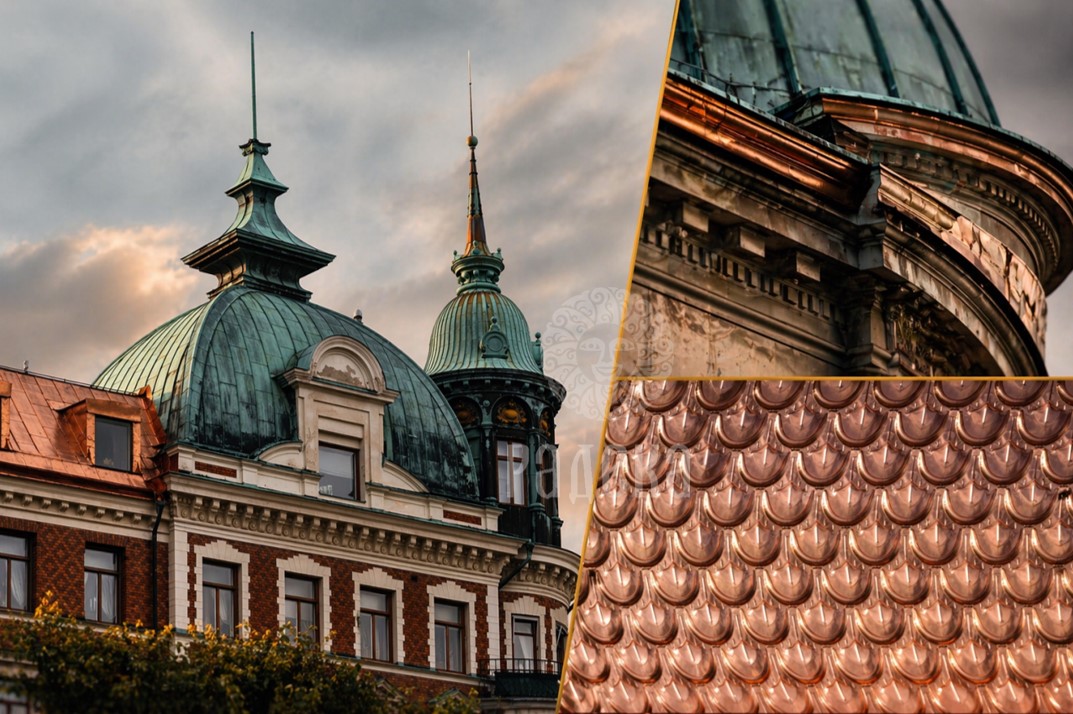

Медная кровля не остаётся визуально неизменной. Она живёт вместе со зданием, и этот процесс необходимо принимать как часть архитектурного замысла, а не как дефект покрытия.

Медь пластична и удобна для сложных деталей, но не отменяет инженерных требований. Нужно учитывать совместимость металлов, направление стока, возможные следы на соседних материалах, температурную работу картин и способы защиты поверхности во время строительства.

Долговечная медная кровля получается не из одного дорогого материала. Она возникает тогда, когда металл, фальц, основание, вентиляция, водоотведение и узлы рассчитаны как единая система. Именно поэтому медная кровля особенно требовательна к качеству решений, которые после завершения работ останутся невидимыми.

Что изменилось за столетия

Современный кровельщик работает уже не так, как мастер прошлых веков. Но изменения затронули прежде всего точность и управляемость процесса:

1. картины можно профилировать из рулонного металла непосредственно под длину ската;
2. фальц закрывается профессиональной машиной с повторяемым качеством;
3. геометрия сложных поверхностей уточняется по цифровым обмерам и рабочим чертежам;
4. температурные зоны, крепления и узлы определяются до начала работ;
5. скрытые этапы можно фиксировать фотографиями и проверять до закрытия конструкции.

То, что раньше держалось преимущественно на личном опыте мастера, сегодня может быть описано проектом, повторено технологией и проконтролировано на каждом этапе. Ремесло не исчезло — оно стало частью более точной инженерной системы.

При этом базовый принцип остался прежним: листы соединяются собственными отогнутыми кромками, крепёж скрывается внутри замка, а рисунок швов одновременно обслуживает воду и архитектуру.

Некоторые вещи однажды были придуманы правильно

Фальц пережил столетия не потому, что у него не появилось альтернатив. Их много. Он сохранился потому, что сочетает простую идею с большим диапазоном возможностей: от реставрации исторических крыш до цельных металлических оболочек современных домов.

Хорошая фальцевая кровля не копирует прошлое. Она использует проверенный принцип и реализует его с современной точностью — через проект, совместимые материалы, профессиональный инструмент и контроль скрытых узлов.

И, вероятно, именно это лучше всего объясняет её долголетие. Некоторые технологии не устаревают не потому, что не меняются, а потому, что умеют меняться, не теряя своей инженерной сути.

РАДЕКА — сделано мастерами



Где-то в выдуманной киновселенной одного щелчка оказалось достаточно, чтобы исчезла половина живых существ. А что если под щелчок попадет скатная кровля?

Половина утеплителя между стропилами превратилась в пыль. Следом исчезли отдельные участки пароизоляции и наружной гидроветрозащитной мембраны. Вентиляционный путь от карниза к коньку сохранился только фрагментами. Кровельное покрытие осталось на месте, снаружи дом по-прежнему выглядит вполне благополучно.

Логично предположить, что такая кровля продолжит работать хотя бы наполовину. Но в строительной физике арифметика устроена иначе. Кровельный пирог — не склад материалов, где можно убрать половину упаковок и получить половину прежнего результата. Это система непрерывных контуров. Разрыв одного из них меняет условия работы всех остальных.

Ниже рассматривается распространённая конструкция утеплённой скатной кровли над жилой мансардой. Точный состав слоёв, их характеристики и расположение всегда определяются проектом и техническими решениями выбранной системы.

Кровельный пирог — это команда, а не набор отдельных героев

У каждого слоя своя задача:

1. кровельное покрытие принимает основное воздействие осадков и ветра;
2. вентиляционный канал обеспечивает движение воздуха в подкровельном пространстве;
3. наружная гидроветрозащитная мембрана защищает утеплитель от внешней влаги и движения воздуха, одновременно позволяя конструкции выводить водяной пар, если это предусмотрено типом мембраны;
4. теплоизоляция снижает теплопередачу через скаты;
5. внутренняя пароизоляция ограничивает поступление водяного пара и тёплого влажного воздуха из помещения в холодную часть конструкции.

Эти задачи не дублируют друг друга. Дополнительный утеплитель не заменит герметичную пароизоляцию. Самая дорогая мембрана не создаст вентиляцию там, где перекрыт путь воздуху. А безупречное кровельное покрытие не остановит влагу, поступающую в конструкцию из помещения.

Именно поэтому вопрос «какой слой здесь самый главный?» поставлен неправильно. Главный принцип — непрерывность и согласованная работа всей системы.



Первый щелчок: исчезла половина утеплителя

Представим, что минеральная вата исчезла не одним аккуратным пластом, а отдельными участками между стропилами. Получились пустые ячейки, щели вдоль древесины и разрывы возле примыканий.

Оставшийся материал продолжает выполнять свою функцию там, где он сохранился. Но тепло получает короткие пути через пустоты и ослабленные участки. Внутренняя поверхность ската прогревается неравномерно: рядом с тёплыми зонами появляются холодные полосы и пятна. Чем ниже температура поверхности, тем выше риск локального выпадения конденсата при соответствующей влажности воздуха в помещении.

Поэтому результат нельзя описать словами «станет в два раза холоднее». Расположение дефектов не менее важно, чем их площадь. Один разрыв в сложном узле может оказаться заметнее для помещения, чем значительно больший пропуск в менее уязвимом месте.

В реальности для такого эффекта чудеса не нужны. Достаточно неплотной подрезки плит, незаполненных участков возле мауэрлата, окна или проходки, сквозных швов через несколько слоёв либо чрезмерного сжатия материала.

Второй щелчок: исчезла половина пароизоляции

Пароизоляцию иногда воспринимают как второстепенную плёнку, которую достаточно раскатать по стропилам и закрепить степлером. На самом деле со стороны помещения должен формироваться непрерывный пароизоляционный и воздухонепроницаемый контур.

Если половина полотна исчезла, проблема заключается не только в уменьшении общей площади защиты. Через открытые участки, неприклеенные нахлёсты и негерметичные проходки тёплый влажный воздух получает прямой путь внутрь кровельного пирога. По мере движения к холодной наружной зоне воздух охлаждается, и содержащаяся в нём влага может конденсироваться внутри конструкции.

Утеплитель начинает увлажняться, древесина дольше остаётся сырой, а на внутренней отделке со временем могут появиться пятна и запах сырости. При этом кровельное покрытие способно оставаться полностью герметичным. Владелец ищет протечку снаружи, хотя источник влаги находится внутри дома.

Пароизоляционный контур нельзя выполнить «в основном». Он должен сохраняться на нахлёстах, по периметру, возле стен и перегородок, вокруг кабелей, труб, вентиляционных каналов, окон и люков.



Третий щелчок: исчезла половина наружной мембраны

Наружная гидроветрозащитная мембрана не заменяет кровельное покрытие. У неё другая задача: защищать теплоизоляцию и элементы конструкции от влаги, способной оказаться в подкровельном пространстве, и от движения воздуха через волокнистый утеплитель.

Если часть мембраны исчезла, наружный контур становится неоднородным. В открытых зонах утеплитель оказывается чувствительнее к задуванию воздуха, случайной влаге и подкровельному конденсату. В результате даже правильно рассчитанная теплоизоляция может работать не так, как предполагалось проектом.

Особенно уязвимы нахлёсты, примыкания, ендовы, карнизные зоны и проходки. Целое полотно посередине ската не компенсирует разрыв вокруг трубы или окна. Как и в случае с пароизоляцией, качество определяет не только наличие рулона на объекте, но и непрерывность собранного контура.

Тип мембраны, сторону укладки, величину нахлёстов, необходимость проклейки и допустимость контакта с утеплителем определяют по проекту и инструкции производителя. Универсального решения для всех материалов и всех кровель не существует.



Четвёртый щелчок: от вентиляционного пути осталась половина

Вентиляционный канал часто воспринимают как пустое пространство под кровельным покрытием. Но наличие зазора само по себе ещё не означает, что вентиляция работает.

В скатной кровле воздуху необходим связный маршрут: достаточный приток в карнизной зоне, свободный канал по всей длине ската и организованный выход через вентилируемый конёк или другие предусмотренные проектом элементы. Если воздух может войти только на части карниза, канал перекрыт посередине или выход в верхней зоне закрыт, половина сохранившегося пути не обеспечивает половину прежней вентиляции. Возникают тупиковые участки, где движение воздуха резко ослабевает или полностью прекращается.

Сначала необходимо проверить, как сформирован сам вентиляционный зазор. Обычно его создаёт контробрешётка, обеспечивающая свободное пространство между наружной мембраной и основанием под кровельное покрытие. Если контробрешётка отсутствует, установлена формально или высота канала меняется по длине ската, воздухообмен будет недостаточным. Работу всего маршрута определяет его самое узкое место, поэтому высоту зазора и сечение вентиляционного канала назначают по проекту с учётом конструкции и геометрии кровли.

Не менее важен приток воздуха. Его могут ограничить глухие софиты, недостаточная площадь перфорированных элементов, монтажная пена, утеплитель или детали каркаса, перекрывающие продухи в карнизной зоне. Даже правильно сформированный канал останется нерабочим, если воздух не сможет в него попасть. Аналогичная проблема возникает в верхней части ската, когда конёк зашит герметично, вентиляционный выход перекрыт уплотнителем или для протяжённого и сложного ската не предусмотрены дополнительные выходы воздуха.

По длине ската канал могут перекрыть выпирающий утеплитель, провисшая мембрана, перемычка без прохода для воздуха или резкое уменьшение сечения. Отдельного внимания требуют ендовы, кровельные окна, изломы скатов, хребты и примыкания: каждый участок, отделённый от общего воздушного потока, должен получить собственный связный маршрут от входа до выхода. На сложной кровле нельзя считать, что один общий конёк автоматически обеспечит вентиляцию всех зон.

Ошибки соседних слоёв дополнительно увеличивают нагрузку на вентиляцию. Паронепроницаемый материал, ошибочно установленный вместо диффузионной наружной мембраны, препятствует выходу влаги из конструкции, а негерметичная внутренняя пароизоляция пропускает в утеплитель влажный воздух из помещения. При этом вентиляционный канал не должен исправлять дефекты других слоёв: его задача — своевременно удалять влагу из подкровельного пространства.

Когда приток, свободное движение или отток воздуха нарушены, влага дольше задерживается в конструкции. Появляется конденсат, утеплитель намокает и теряет эффективность, а деревянные элементы остаются во влажной среде. Для металлических покрытий, в том числе медных, согласованная работа наружной мембраны и вентиляции особенно важна: долговечное покрытие должно находиться над столь же продуманной системой скрытых слоёв.



Могут ли оставшиеся слои заменить исчезнувшие?

После щелчка часть команды уцелела. Но у кровельного пирога нет универсального супергероя, способного выполнить работу за всех.

1. Увеличение толщины утеплителя не остановит движение влажного воздуха через разрыв пароизоляции.
2. Герметичная пароизоляция не защитит утеплитель от внешнего задувания и влаги при повреждённой наружной мембране.
3. Наружная мембрана не выведет влагу, если вентиляционный маршрут перекрыт.
4. Вентиляция не исправит пустоты в теплоизоляционном слое.
5. Герметичное кровельное покрытие не компенсирует ошибки внутренних контуров.

Система работает не потому, что на объект доставлены все материалы, а потому, что каждый слой выполнен в нужном месте, связан с соседними элементами и не теряет непрерывность в узлах.

Где на реальной стройке исчезают слои кровельного пирога

В действительности половина кровельного пирога редко исчезает в облаке кинематографичной пыли. Она пропадает гораздо прозаичнее:

1. слой исключают ради экономии;
2. предусмотренный проектом материал заменяют без проверки характеристик;
3. повреждение мембраны оставляют без системного ремонта;
4. нахлёсты и примыкания не герметизируют;
5. инженерные коммуникации проводят через уже готовую пароизоляцию;
6. утеплитель перекрывает вентиляционный канал;
7. конструкцию закрывают отделкой до поэтапной проверки.

Снаружи всё это может выглядеть вполне убедительно. Материал уложен, плёнка натянута, потолок закрыт. Но кровельный пирог оценивают не по общему впечатлению и не по количеству использованных упаковок. Важно проверить, сохранились ли четыре непрерывные линии: теплоизоляция, внутренний герметичный контур, наружная защита и вентиляционный путь.

Как отменить щелчок до того, как конструкцию закроют

В кино последствия щелчка удалось обратить. На стройке возвращать исчезнувшие слои после внутренней отделки гораздо сложнее: приходится вскрывать готовые поверхности и заново добираться до скрытых узлов.

Поэтому контроль проводят не в самом конце, а поэтапно:

До монтажа проверяют проектный разрез, характеристики материалов и решения сложных узлов.

После укладки утеплителя осматривают весь скат, а не только удобную центральную часть: примыкания, карниз, конёк, окна, ендовы и проходки.

До закрытия наружной мембраны и вентиляционного канала проверяют целостность полотен и свободный путь воздуха.

После монтажа пароизоляции контролируют нахлёсты, периметр, проходки и случайные повреждения.

До внутренней отделки фиксируют скрытые работы фотографиями с понятной привязкой к участкам кровли.

Конкретные толщины, размеры зазоров, нахлёсты и способы герметизации должны соответствовать проекту и технической документации применяемой системы. Одна универсальная цифра для любой кровли была бы ещё одним опасным «коротким путём».



Кровля не принимает половинчатых решений

Фантастическое исчезновение половины мира возможно только в кино. Но кровельный пирог, частично утративший свои функции, встречается и без специальных эффектов.

Утеплитель должен образовывать непрерывный тепловой контур. Пароизоляция — герметичную внутреннюю границу. Наружная мембрана — цельную защиту теплоизоляции. Вентиляция — свободный маршрут от входа до выхода. Только тогда слои усиливают друг друга, и кровля работает как единое инженерное решение.

Для долговечной медной кровли это принципиально. Видимое покрытие может служить десятилетиями, но его надёжность не отменяет требований к тому, что скрыто под ним. Чем дольше рассчитан срок службы внешнего материала, тем меньше права на случайность остаётся у внутренних слоёв.

В киновселенной понадобилась целая команда, чтобы отменить один щелчок. На строительном объекте разумнее не ждать финальной битвы — и проверить кровельный пирог до того, как ошибки исчезнут под отделкой.

РАДЕКА — сделано мастерами
