После закрытия фальца кляммер перестаёт быть видимым. На готовой медной кровле заказчик видит ровные картины, ритм стоячих фальцев и чистую поверхность без сквозного крепежа. Однако именно скрытые кляммеры связывают покрытие с основанием и одновременно позволяют меди изменять размеры при нагревании и охлаждении.
Ошибка в выборе типа кляммера, его шаге или положении редко проявляется в день приёмки. Кровля может выглядеть безупречно, а затем пережить первый жаркий сезон, сильный ветер или снежную зиму — и показать волны, щелчки, деформацию фальцев, ослабление крепежа либо локальный отрыв картин.
В статье «Медная кровля без права на ошибку: что необходимо предусмотреть до начала монтажа» мы рассматривали кровлю как единую инженерную систему. Теперь подробнее разберём один из её самых небольших и одновременно самых ответственных элементов.
Что такое кляммер и какую работу он выполняет
Кляммер — металлический крепёжный элемент, который фиксируют к сплошному основанию, а его верхнюю часть заводят внутрь стоячего фальца. После закрытия соединения крепление оказывается скрытым: медная картина не пробивается насквозь, а водоизоляционный контур сохраняет целостность.
У кляммера две основные задачи:
- передать ветровые и другие расчётные усилия от медной картины через фальц и крепёж на основание;
- удержать покрытие на месте, не мешая его рассчитанному температурному перемещению вдоль ската.
Получается непрерывная цепочка: медная картина — фальц — кляммер — шуруп — основание — несущая конструкция. Надёжность всей системы определяется не самым прочным, а самым слабым звеном. Качественный кляммер не компенсирует рыхлое основание, а правильно рассчитанный шаг не спасёт крепление, если шурупы имеют недостаточную глубину анкеровки или установлены с нарушением технологии.

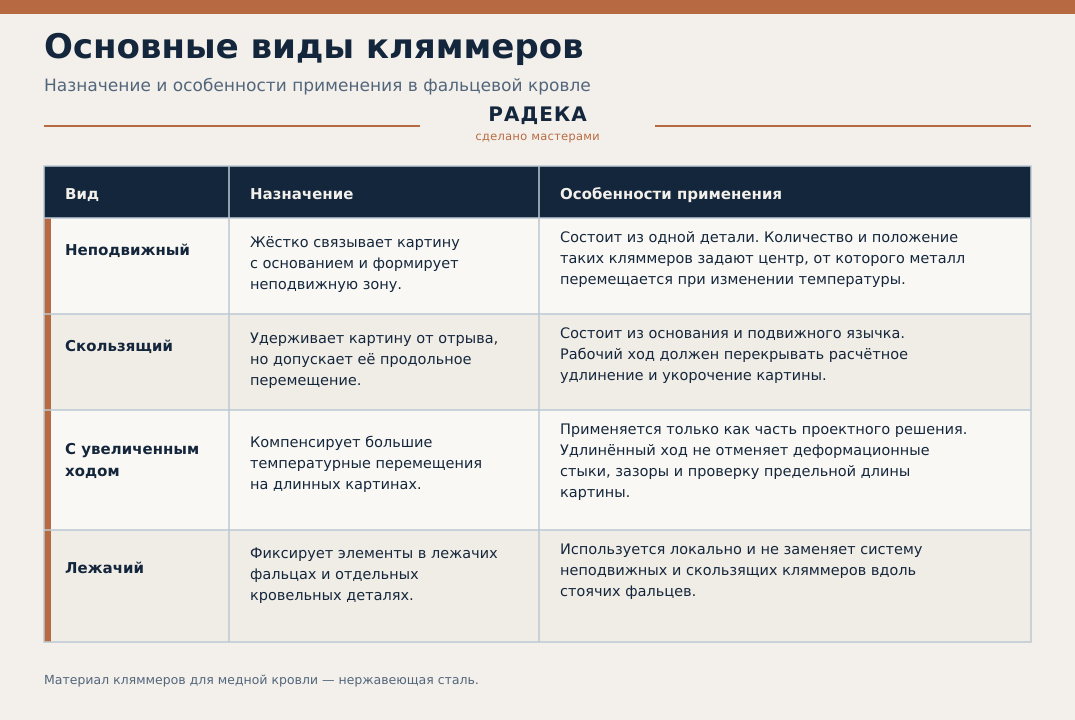

Основные виды кляммеров
В медной фальцевой кровле главную работу выполняют неподвижные и скользящие кляммеры. Они не конкурируют между собой, а работают в одной схеме: первые задают неподвижную зону, вторые позволяют картинам перемещаться относительно основания.
Неподвижная зона — не точка, а рассчитанный участок
Неподвижные кляммеры устанавливают группой на определённом участке кровельной картины. Этот участок называют неподвижной или фиксированной зоной. Здесь картина удерживается относительно основания, а с обеих сторон от зоны работают скользящие кляммеры.
По действующему СП 17.13330.2017 зона неподвижных кляммеров принимается шириной 3 м. Её положение связано с уклоном кровли:
- при уклоне от 3° до 10° — на расстоянии 2/3 длины кровельной картины от карниза;
- при уклоне от 10° до 29° — на расстоянии 3/4 длины картины от карниза;
- при уклоне 30° и более — у конька.
Эта схема задаёт базовый принцип, но реальная кровля редко состоит только из прямоугольного ската. Дымовые трубы, вентиляционные шахты, мансардные окна, ендовы, высокие стены, переломы плоскости и поперечные соединения меняют направление и доступный путь движения картины. Поэтому положение неподвижных зон увязывают с узлами и показывают на рабочих чертежах.
Если одну непрерывную картину зафиксировать в двух удалённых местах, металл окажется заперт между ними. Тогда температурная деформация не исчезнет: она проявится волнами, выпучиванием, шумом, нагрузкой на фальцы и примыкания. Если же неподвижную зону выбрать неправильно, перемещение может упереться в карниз, конёк, фартук или проходку.
Что будет, если проигнорировать
Кровельная картина начнёт перемещаться не по предусмотренному пути. В лучшем случае появятся волны и щелчки; в худшем — деформация фальцев, ослабление крепежа и повреждение примыканий уже после первого полного температурного цикла.
Почему меди необходимо оставлять свободу движения
Температура медной поверхности меняется значительно сильнее, чем температура наружного воздуха. Зимой металл охлаждается ниже нуля, а летом под прямым солнцем может нагреваться до 70–80 °C. По данным Aurubis, один метр медного листа при разнице температур 100 °C изменяет длину примерно на 1,7 мм. Для картины длиной 10 м это уже около 17 мм.
Поперечное перемещение воспринимается геометрией фальцев и предусмотренными зазорами. Продольное — скользящими кляммерами, свободой в концевых узлах и, при необходимости, компенсационными соединениями.
Действующий СП указывает, что оптимальная длина цельной картины из меди без поперечного соединения не должна превышать 10 м. При большей длине предусматривают компенсационные стыки, температурные швы и специальные удлинённые скользящие кляммеры. Одного только увеличенного хода язычка недостаточно: картина должна иметь свободное место, куда она сможет удлиниться.
Как выбирают шаг кляммеров
Шаг кляммеров — расстояние между соседними креплениями вдоль фальца. Частая ошибка — назначить одно значение на всей кровле или применить привычный шаг, не связанный с конкретным зданием.
В актуальной редакции СП 17.13330.2017 нет единой универсальной цифры, которая автоматически подходит для любого объекта. Количество кляммеров следует определять расчётом на пиковую ветровую нагрузку с учётом усилия на выдергивание кляммера. На коньке, карнизе, фронтоне и возле выступающих конструкций число кляммеров требуется увеличивать.
В старых руководствах, интернет-статьях и отдельных монтажных системах можно встретить значения 400, 450, 500 или 600 мм. Эти цифры относятся к разным материалам, крепежам, основаниям, высоте зданий и нормативным методикам. Они не заменяют расчёт. Если производитель конкретной системы устанавливает более жёсткое ограничение, принимают его вместе с требованиями проекта.
Что должно быть в плане расстановки кляммеров
План расстановки кляммеров — часть рабочей документации. Он превращает инженерный расчёт в понятную монтажную схему и снимает необходимость принимать ответственные решения непосредственно на скате.
На плане необходимо показать:
- границы каждого ската и направление укладки картин;
- неподвижные зоны и направление температурного движения от них;
- участки неподвижных, обычных скользящих и удлинённых скользящих кляммеров;
- шаг креплений по внутренним, краевым и угловым зонам;
- тип и количество шурупов, требования к основанию и глубине анкеровки;
- решения вокруг труб, шахт, окон, ендов, примыканий и переломов;
- места компенсационных соединений и расчётные зазоры;
- увязку со снегозадержанием, ограждениями, мостиками, молниезащитой и другим оборудованием.
К схеме добавляют спецификацию: марку и тип кляммеров, их высоту и рабочий ход, материал и размер крепежа, а также количество по участкам. Это позволяет проверить комплектацию до выхода монтажников на кровлю и контролировать соответствие проекту во время работ.
Монтаж: кляммер, шуруп и основание работают вместе
Перед монтажом проверяют соответствие кляммеров проекту, отсутствие деформаций и заусенцев, высоту, рабочий ход и комплектацию крепежом. Отбракованные или повреждённые детали нельзя выправлять и возвращать в работу без предусмотренной производителем процедуры.
Шуруп должен входить в основание перпендикулярно поверхности. Недокрученная головка мешает укладке картины, а чрезмерно затянутая деформирует основание кляммера и может заблокировать движение язычка. Количество шурупов, их диаметр, длина и расположение в отверстиях принимаются по проекту и документации производителя — не «по одному на всякий случай» и не по усреднённой схеме.
Особое значение имеет основание. Один и тот же шуруп имеет разное сопротивление выдёргиванию в доске, фанере, ОСП и другом листовом материале. Поэтому расчёт крепления должен учитывать не паспортную прочность шурупа отдельно, а фактическую связку «кляммер — крепёж — основание». Сырой, рыхлый, слишком тонкий или повреждённый настил не способен надёжно удерживать даже правильно подобранный кляммер.
Во время закрытия фальца необходимо следить, чтобы кляммер вошёл в соединение без перекоса, а подвижный язычок сохранил свободный ход. Скользящую зону нельзя дополнительно связывать с основанием сквозным крепежом оборудования или деталей: такое крепление создаст незапланированную вторую неподвижную точку.
Заказчику необязательно самостоятельно рассчитывать кляммеры. Но до выхода монтажной бригады полезно получить ответы на несколько вопросов:
- Есть ли в проекте отдельный план расстановки кляммеров?
- Показаны ли неподвижные и скользящие зоны, а также направление движения картин?
- Отличается ли шаг в центре ската, на краях, в углах и возле примыканий?
- Указаны ли тип кляммера, рабочий ход, высота и нержавеющий крепёж?
- Проверена ли несущая способность основания на выдергивание?
- Увязаны ли кляммеры с проходками, поперечными соединениями и элементами безопасности?
- Предусмотрен ли контроль температуры металла при установке скользящих язычков?
- Кто отвечает за проверку скрытых работ до закрытия фальцев?
Если ответы остаются на уровне «мы всегда так делаем» или «ставим через 40 сантиметров», инженерное решение фактически отсутствует. Надёжная медная кровля начинается с понятной схемы, расчёта и зафиксированной ответственности.
Кляммеры должны появиться в проекте раньше, чем на объекте
После завершения монтажа кляммеров не видно, но качество их работы проявляется на протяжении всего срока службы кровли. Правильно спроектированная система удерживает картины при ветровом воздействии, позволяет меди свободно реагировать на температуру и не передаёт лишние усилия на фальцы, карнизы и примыкания.
Специалисты РАДЕКА выполняют проектирование медных кровель с разработкой узлов, температурной схемы и плана расстановки кляммеров. При монтаже медной кровли контролируем основание, комплектацию крепежа, скрытые работы и соответствие проекту на каждом этапе.
Итог
Кляммер — маленькая деталь только по размеру. По инженерной ответственности это один из ключевых элементов медной фальцевой кровли.
