Проектирование фасадов — тот этап, на котором большинство ошибок ещё можно исправить без демонтажа и повторного заказа материалов. На чертеже неточность может занимать несколько миллиметров. На объекте она превращается в новые детали, аренду подъёмной техники, повторный монтаж и сдвиг смежных работ. Особенно быстро растёт цена ошибки, когда фасадные панели изготовлены под конкретные размеры.
Многие дорогостоящие переделки становятся заметны во время монтажа, хотя появляются гораздо раньше: когда фасад проектируют по номинальным размерам, узлы оставляют «на потом», а окна, водостоки, освещение и инженерные решётки рассматривают отдельно друг от друга.
Проектирование — это не выбор оттенка и не несколько красивых визуализаций. Это перевод архитектурной идеи в систему точных размеров, узлов, материалов, креплений, допусков и последовательности работ. Чем раньше эта система собрана целиком, тем меньше решений приходится принимать на строительных лесах.
Почему одна правка редко остаётся единственной
Фасад состоит из связанных элементов. Если меняется положение окна, приходится пересматривать откосы, отливы и раскладку соседних панелей. Если увеличивается толщина утепления, меняется вынос подконструкции, глубина примыканий и положение облицовки относительно цоколя и карниза. Если поздно появляется наружный светильник, камера или вентиляционная решётка, для них приходится резать уже утверждённый рисунок.
Поэтому стоимость переделки определяется не только ценой одной новой детали. К ней добавляются повторные замеры, корректировка чертежей, производство, доставка, демонтаж, новый монтаж фасадов и риск повредить соседние элементы. Иногда небольшая правка останавливает целый участок, потому что панели устанавливаются в определённой последовательности.

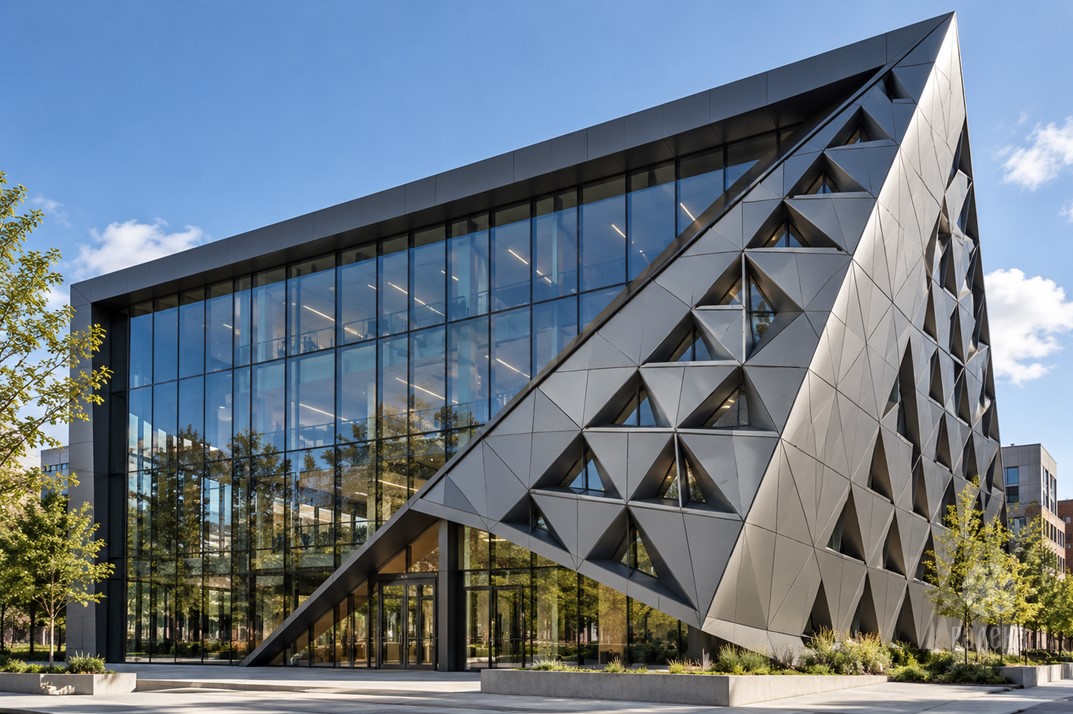

Сначала измерить то, что действительно построено
Архитектурные чертежи задают проектные размеры. Но к моменту устройства фасада уже существуют монолит, кладка, оконные блоки, парапеты, плиты перекрытий и другие конструкции со своими фактическими отклонениями.
Если рабочую раскладку выпускают только по номинальным размерам, производство получает красивую, но условную геометрию. На площадке выясняется, что один проём выше другого, угол не совпадает с проектной осью, а плоскость стены требует другого выноса кронштейнов. Тогда монтаж превращается в постоянную подгонку.
До заказа индивидуальных элементов нужен контрольный обмер фасада здания. Для сложной геометрии используют геодезическую съёмку или лазерное сканирование. На основании этих данных уточняют отметки, положение проёмов, перепады основания и реальные размеры участков облицовки.
Это не означает, что всю документацию следует начинать только после завершения коробки. Концепцию, систему и основные узлы разрабатывают заранее. Но окончательные производственные размеры либо привязывают к фактическим замерам, либо закладывают в проект понятные зоны регулировки.
При восстановлении исторического Tibbits Opera House существующий фасад сначала просканировали лазером, а затем по полученной геометрии разрабатывали десятки уникальных медных деталей. Для сложной оболочки точное знание основания оказалось не формальностью, а исходной точкой производства.
Систему и материал выбирают до раскладки
Словосочетание «металлический фасад» объединяет очень разные решения. Это могут быть кассеты, длинные панели, фальц, мелкоштучная черепица, перфорированные экраны, плетёные системы или объёмные элементы. У каждого варианта свои размеры, линии стыков, способы крепления и правила обработки углов.
Нельзя сначала нарисовать условно бесшовную поверхность, а в конце выбрать систему, которой необходима заметная сетка швов. Нельзя без последствий заменить кассеты длинными панелями или плоский лист объёмным элементом: изменятся подконструкция, узлы, температурные перемещения, последовательность монтажа и внешний ритм.
Если выбран вентилируемый фасад, в проекте должны быть согласованы не только наружные панели, но и кронштейны, направляющие, теплоизоляция, ветровлагозащита, вентиляционный зазор и крепление к основанию. Наружная облицовка — лишь видимая часть системы.
Для меди важен и характер поверхности. Натуральная, оксидированная или патинированная медь по-разному выглядит в день сдачи и требует разного отношения при изготовлении и монтаже. Конкретный материал, толщину, направление проката и допустимую вариативность оттенка фиксируют до выпуска рабочей документации и заказа партии.
Для перфорированного металлического фасада и сложных 3D-элементов эта работа особенно важна. Орнамент, размеры кассет и положение швов нужно разрабатывать одновременно. Иначе стыки разрежут рисунок, а возле проёмов останутся случайные обрезки.
Повторяемые модули помогают рационально использовать материал и упрощают производство. Но экономия не должна разрушать пропорции. Фасад здания воспринимается целиком, и заметная полоса из узких доборных элементов способна нарушить весь ритм. Иногда разумнее изменить несколько типоразмеров, чем заполнять ответственное место остаточным размером.
Узлы решают судьбу красивого фасада
На общем виде фасад может выглядеть безупречно, хотя самые важные решения ещё не приняты. Красивый рендер не показывает, куда уйдёт вода с подоконника, как закончится панель у цоколя, что произойдёт на внешнем углу и как облицовка встретится с кровлей.
Особого внимания требуют:
- цоколь и нижняя кромка облицовки;
- оконные и дверные откосы, отливы и перемычки;
- внешние и внутренние углы;
- парапеты, карнизы и примыкания к кровле;
- балконы, террасы и гидроизоляционные контуры;
- деформационные швы;
- водосточные трубы, воронки и места отвода воды;

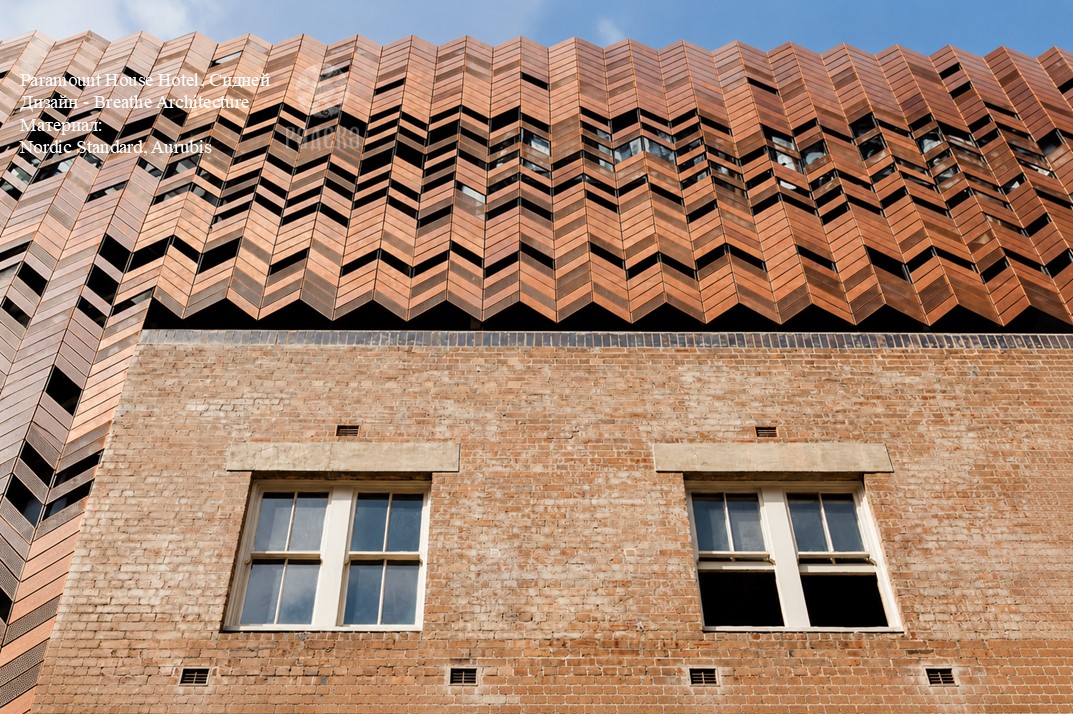

- переходы между металлом, камнем, деревом, стеклом и штукатуркой.
Каждый узел должен давать понятный ответ на несколько вопросов: куда отводится вода, как компенсируются перемещения, к чему крепится элемент, как выглядит видимая кромка и можно ли заменить деталь без разрушения соседней облицовки.
Именно в узлах сходятся архитектура, строительная физика и реальный монтаж. Если их оставляют для решения «по месту», результат зависит не от проекта, а от того, кому первым пришлось столкнуться с проблемой на площадке.

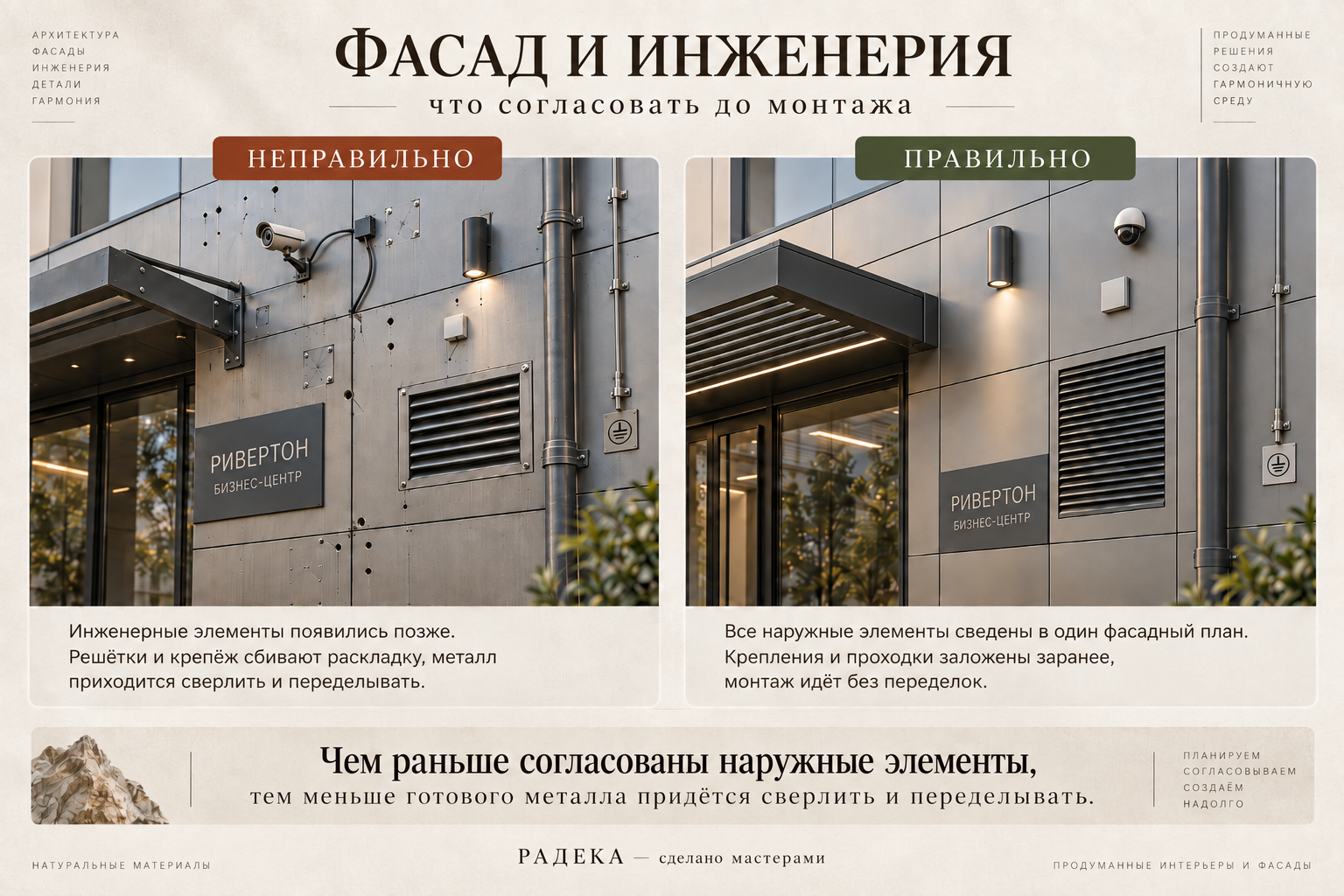

Смежные системы нельзя добавлять поверх готовой облицовки
На фасаде размещаются светильники, камеры, датчики, вывески, вентиляционные решётки, токоотводы молниезащиты, если они проходят по фасаду, водостоки, наружные солнцезащитные навесы и оборудование. Каждая такая деталь требует места, крепления, кабеля, проходки или доступа для обслуживания.
Если инженерные элементы появляются после утверждения раскладки, металлический фасад приходится приспосабливать к ним в последний момент. Возникают дополнительные отверстия, случайные накладки, крепёж через лицевую поверхность и смещённые относительно общей сетки решётки.
До производства нужен сводный фасадный план, на котором видны все наружные элементы и их привязки. Архитектор, конструктор, фасадный проектировщик, специалисты по окнам, электрике, вентиляции и водоотведению должны работать с одной актуальной версией.
Когда начинаются фасадные работы, монтажник не должен угадывать, можно ли поставить кронштейн в выбранной точке, где проходит скрытый кабель и какое оборудование появится здесь через неделю. Чем больше таких ответов получено заранее, тем меньше готового металла придётся сверлить и переделывать.
Расчёт — не формальность перед подписью
Размер панели и шаг крепления нельзя выбирать только по внешнему виду. На систему влияют высота и геометрия здания, ветровой район, краевые и угловые зоны, масса облицовки, характеристики основания, вылет кронштейнов и положение направляющих.
Для металлических элементов дополнительно учитывают температурное расширение. Панели и крепления должны позволять материалу менять размеры без коробления, разрыва соединений и давления на соседние детали. При сочетании разных металлов проверяют совместимость и защиту от нежелательного электрохимического контакта.
Проект вентилируемого фасада также должен учитывать пожарные требования, работу теплоизоляционного контура, вентиляционный зазор и доступность узлов для контроля. Конкретные решения зависят от системы и объекта; их нельзя заменить одной универсальной схемой из каталога.
Расчёты подконструкции и креплений нужны не для увеличения объёма документации. Они связывают формат облицовки с реальными нагрузками и основанием здания. Если этой связи нет, размер кассеты или шаг направляющих превращается в предположение.
Натурный образец показывает то, чего не видно на экране
Небольшой образец материала помогает выбрать цвет и фактуру, но не показывает фасад. На большой поверхности иначе выглядят швы, отражения, естественная неровность металла, направление проката и разница между освещёнными и затенёнными участками.
Для ответственных решений полезен натурный фрагмент 1:1. В него включают реальный угол, стык, откос, крепление или переход между материалами. Такой образец изготавливают теми же инструментами и в той же последовательности, что и будущие фасадные элементы.
На макете можно проверить:
- ширину и глубину швов;
- плоскостность панелей;
- качество загибов и кромок;
- реакцию поверхности на солнце и тень;
- вид креплений и примыканий;
- допустимость оттеночных различий;
- порядок снятия защитной плёнки и очистки;
- критерии приёмки готовой поверхности.
Для живых материалов особенно важно заранее отделить естественную вариативность от дефекта. Патина, оттеночные переходы и следы ручной обработки могут быть частью архитектуры; царапины, загрязнение и нарушенная геометрия — нет. Эта граница должна быть согласована до монтажа фасадов, а не во время финальной приёмки.

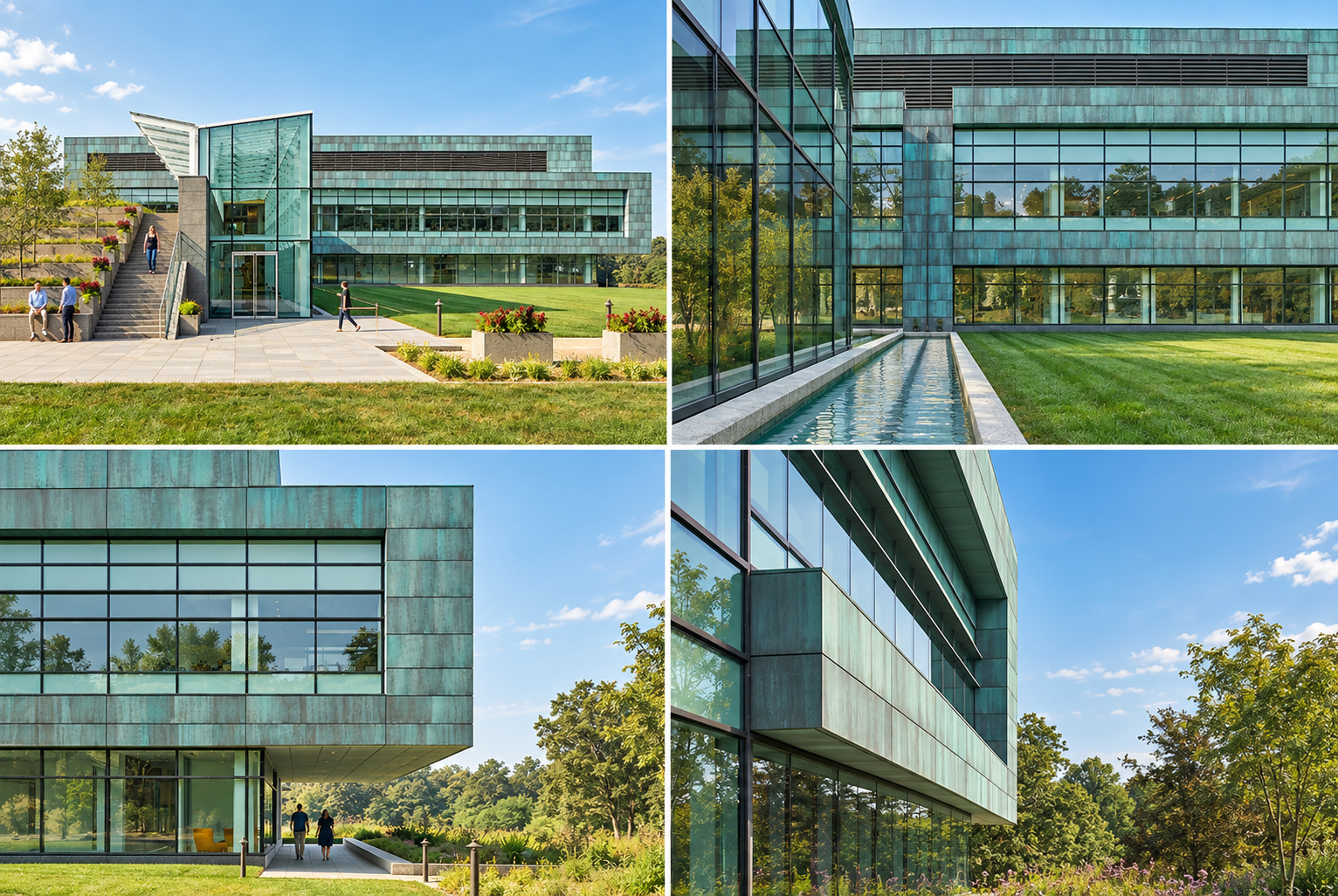

При расширении комплекса New England Biolabs новые медные панели должны были сочетаться с облицовкой уже существующего лабораторного корпуса. Несколько старых панелей сняли и использовали как образцы для сравнения. Специалисты Zahner проверили более 30 вариантов патинирования, подбирая цвет, направление фактуры и переходы оттенков. Только после этого утвердили отделку для изготовления новых фасадных панелей.
Проект должен учитывать монтаж
Рабочая документация будет неполной, если она объясняет, как выглядит фасад, но не учитывает, как его собрать. Нужно заранее понимать, где будут находиться леса или подъёмники, как панели поступят на этаж, в какой последовательности они устанавливаются и как защищается уже готовая поверхность.
Крупный элемент может быть удобен на чертеже, но не проходить в проём, не помещаться на площадке или требовать подъёма, который невозможно безопасно выполнить в существующих условиях. Слишком ранний монтаж отдельных деталей может перекрыть доступ к соседним узлам. Непродуманное складирование — повредить лицевую поверхность ещё до установки.
Поэтому производитель и будущий монтажник должны подключаться до выпуска окончательных чертежей. Их задача — не изменить архитектуру ради удобства, а проверить изготовимость, доступ к креплениям, порядок сборки и возможность локального ремонта.
Профессиональный монтаж медных фасадов начинается не с первой панели на стене. Он начинается с документации, в которой каждой детали присвоена марка, указано её место и понятна связь с соседними элементами.
Что должно быть готово до заказа материала
Перед тем как запускать фасадные панели в производство, полезно проверить комплект решений:
- выполнены контрольные обмеры и зафиксирована фактическая геометрия основания;
- выбраны фасадная система, материал, поверхность и способ крепления;
- утверждены образцы и допустимые различия внешнего вида;
- разработана полная раскладка всех фасадов с привязкой к проёмам и осям;
- проработаны цоколь, углы, окна, парапеты, кровля, террасы и деформационные швы;
- выполнены расчёты подконструкции и креплений;
- согласованы светильники, решётки, камеры, вывески, водостоки и другое оборудование;
- подготовлены спецификация, маркировка и ведомость типоразмеров;
- изготовлен и утверждён натурный фрагмент для сложных или нестандартных решений;
- определены последовательность монтажа, защита поверхности и критерии приёмки.
Если хотя бы по одному из этих пунктов ответ остаётся «решим на объекте», стоит оценить, сколько соседних решений от него зависит. Иногда производство действительно можно начинать поэтапно. Но граница каждого этапа должна быть осознанной и зафиксированной, а не возникать из-за спешки.

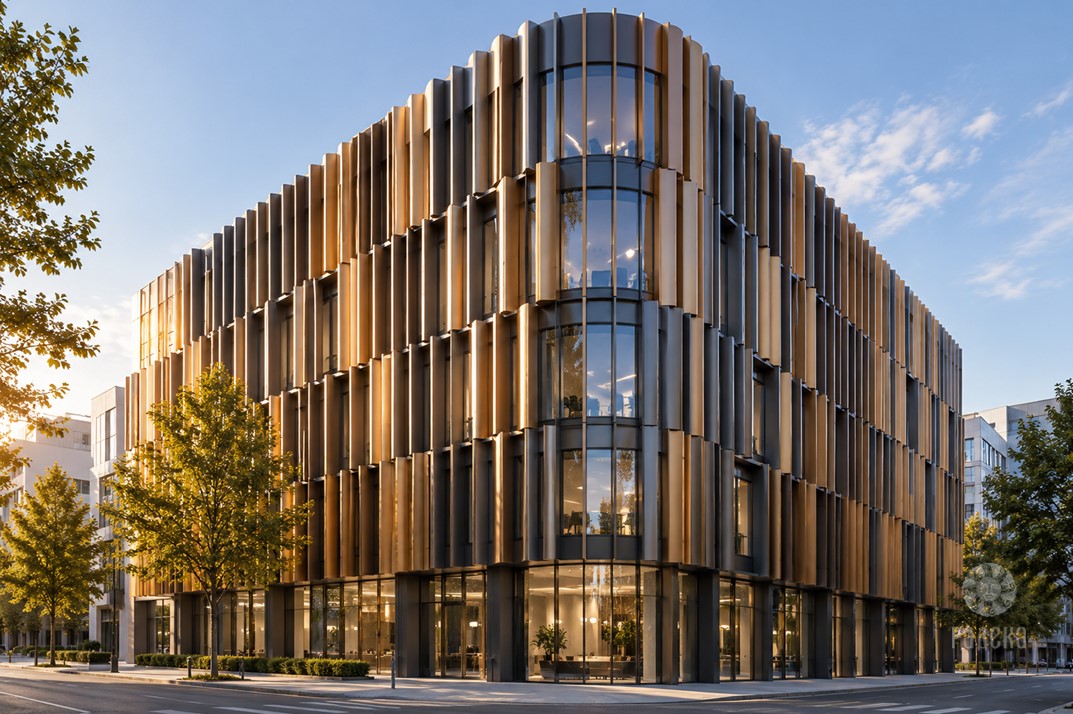

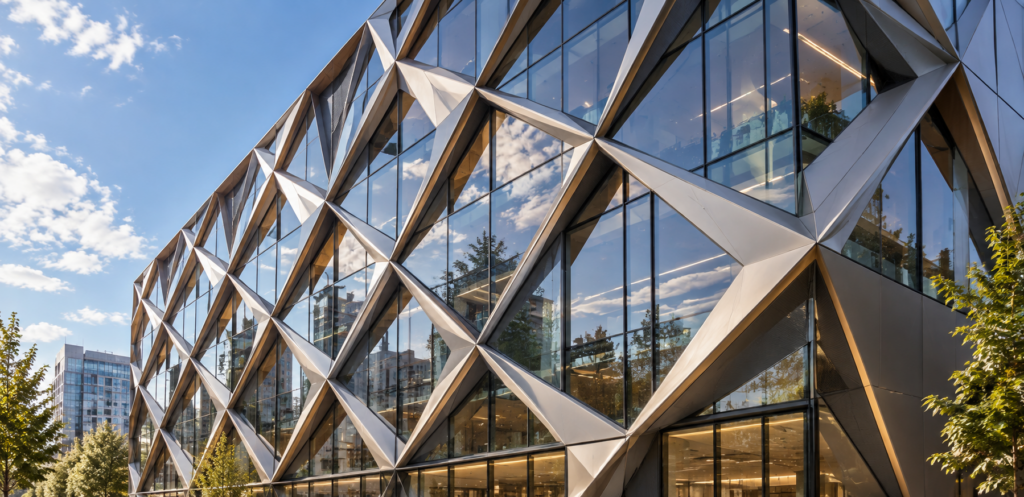

Завершённая металлическая оболочка выглядит цельно, когда геометрия, материал, узлы и смежные элементы согласованы до производства.
Проект экономит не линии на чертеже, а решения на стройке
Хорошее проектирование фасадов не обещает, что на объекте не потребуется ни одного уточнения. Строительство остаётся живым процессом. Но проект делает корректировки локальными и управляемыми: заранее определяет зоны регулировки, порядок согласования и ответственных за решение.
Самая опасная экономия — сократить проектирование, рассчитывая, что опытные монтажники разберутся по месту. Опыт действительно помогает решить сложный узел. Но он не вернёт уже раскроенный материал, не переместит готовое окно и не сделает случайный стык частью архитектурного замысла.
РАДЕКА подключается к проекту до заказа материала: уточняет систему, разрабатывает раскладку и узлы, увязывает поверхность с технологией изготовления и проверяет решения с точки зрения будущего монтажа. Такой подход нужен не ради большего количества чертежей, а ради предсказуемого результата.
Хороший фасад начинается задолго до того, как первая панель приезжает на объект.
