Проектирование кровли от выбора конструкции до разработки узлов и рабочей документации. Разбираем уклоны, нагрузки, состав кровельного пирога, вентиляцию и водоотвод, а также согласование технических решений с архитектурой здания.

Верхи деревянных храмов Русского Севера: формы и устройство кровли

Северный деревянный храм часто узнают по силуэту. Над лесом поднимается шатёр, над рекой мерцают главы, над алтарём изгибается бочка. У каждого верха свой характер. Но стоит присмотреться к знакомому силуэту чуть внимательнее — и возникают вопросы. На что опирается эта громада? Как соединены её части? По какому пути уходит вода?

Попробуем мысленно превратить храмы в небольшие деревянные модели. Так легче рассмотреть пропорции, отделить покрытие от несущей основы и заметить переходы между объёмами. Устройство кровли при таком взгляде перестаёт быть чем-то спрятанным высоко над головой.

В этом атласе восемь сюжетов: от двух простых скатов до многоглавия и безгвоздевой системы. Обобщённые деревянные модели помогают рассмотреть форму и композицию храмовых верхов, а инфографика — сравнить кровельные дощечки.

Как читать храмовый верх

Для начала договоримся о трёх понятиях. Форма завершения описывает внешний объём: например, шатёр или бочку. Композиция объясняет, как части собраны вместе: восьмерик на четверике, несколько ярусов, многоглавие. Кровельная система отвечает за то, как держится покрытие и отводится вода.

Эти понятия встречаются рядом, но обозначают разные вещи. Шатёр может стоять на восьмерике, алтарь того же храма — завершаться бочкой, а трапезная — иметь кровлю по курицам и потокам. С названиями деталей помогает разобраться словарь деревянного зодчества музея «Кижи». Современное проектирование кровли тоже связывает форму, опоры, покрытие и водоотведение. Поэтому старые храмы так интересно рассматривать человеку, который привык замечать строительные детали.

Двускатное завершение клетского храма

Начнём с самого узнаваемого: прямоугольный сруб и два ската. Вроде бы почти дом. А теперь посмотрим на высоту стен, крутизну крыши и соседние объёмы. Стоит изменить их соотношение — и вся постройка воспринимается иначе. У клетского храма выразительность во многом держится именно на пропорциях.

Хороший пример — церковь Воскрешения Лазаря из Муромского монастыря, находящаяся в Кижах. В музейном каталоге она датирована XV веком. Три клети стоят на одной оси, а кровли имеют разную высоту и уклон. Средняя часть поднята выше остальных; её крутые скаты венчает небольшая глава.

Здесь полезно заметить деталь, которую легко потерять за общим словом «старинный»: музей описывает кровлю этого памятника как двухслойную тесовую, гвоздевой конструкции. Сам по себе возраст храма или простой двускатный силуэт ещё не говорит о способе крепления досок.

Деревянная модель клетского храма с тремя объёмами и двускатными кровлями разной высоты
Двускатное завершение клетского храма. Высокая центральная клеть и два пониженных объёма расположены на одной оси. Иллюстративная модель.

Шатёр

Шатёр подхватывает взгляд и ведёт его вверх. Это высокое остроконечное завершение с плоскими гранями, сходящимися к вершине. В северных храмах особенно заметен восьмигранный вариант: переходы света и тени делают его очертание чётким даже издали.

У Георгиевской церкви из села Вершина, построенной в 1672 году и перевезённой в «Малые Корелы», восьмигранный сруб начинается от земли. Шатёр завершает этот высокий столп. Музей отдельно отмечает его покрытие осиновым лемехом.

Однако конструкция кровли под похожим шатром могла быть разной. В исследовании А. Б. Бодэ и О. А. Зининой описаны рубленые, стропильные и смешанные решения. В одном случае грани набирали горизонтальными брёвнами, в другом основу составлял каркас. По одной фотографии снаружи надёжно различить их не получится.

Деревянная модель храма: восьмигранный сруб с высоким гранёным шатром, луковичной главкой и крестом.
Восьмигранный шатёр на восьмигранном срубе. Иллюстративная модель.

Четверик — восьмерик — шатёр

Теперь изменим нижнюю часть модели. Поставим восьмигранный ярус на квадратный четырёхстенный сруб — четверик. Шатёр наверху останется узнаваемым, а всё здание будет выглядеть иначе: появится отчётливый переход от широкого основания к более дробному верхнему объёму.

В исследовании формирования Кижского ансамбля восьмерик на четверике рассматривается среди распространённых решений деревянных церквей Карелии. Пропорции менялись от памятника к памятнику; встречались и композиции с несколькими восьмигранными ярусами.

Поэтому словосочетание «шатровый храм» оставляет половину картины за кадром. У Георгиевской церкви из Вершины восьмерик начинается внизу. В этой модели он появляется над четвериком. Верхняя форма родственна, а путь от земли к вершине разный. На иллюстрации хорошо виден именно этот переход.

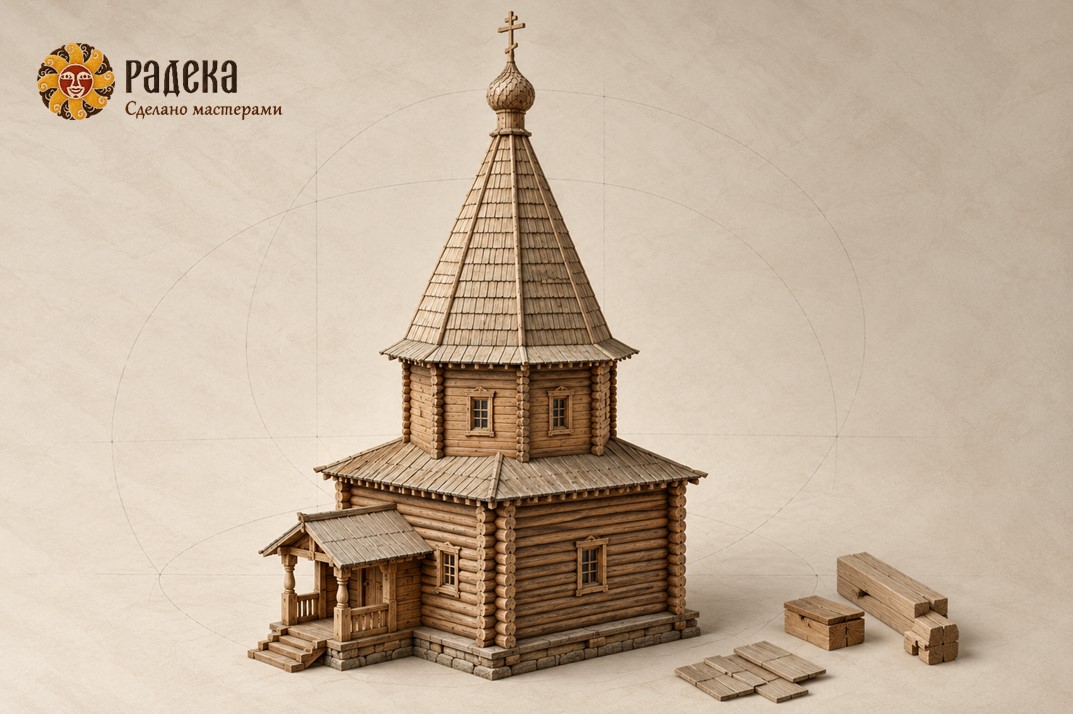

Деревянная модель композиции четверик — восьмерик — шатёр с восьмигранным верхом.
Четверик, восьмерик и шатёр. Смена геометрии видна в переходе от квадратного основания к восьмигранному ярусу. Иллюстративная модель.

Бочка

Название обещает простую форму, но архитектурная бочка устроена хитрее привычной бочки для воды. Её два криволинейных ската выпукло поднимаются от краёв и сходятся вверху с заострением. Торец получается килевидным. Если мысленно вытянуть этот профиль вдоль здания, станет понятен весь объём.

Поэтому бочку лучше рассматривать хотя бы с двух сторон. С торца видны изгибы и острый верх, сбоку — протяжённость покрытия. В случайном ракурсе её легко принять за неопределённую купольную форму и пропустить самое интересное.

Бочка могла перекрывать отдельную часть храма. Например, у Вознесенской церкви из Кушереки так завершён алтарный прируб. Над основным помещением того же здания расположен кубоватый верх — к нему ещё вернёмся.

Деревянная модель бочечного покрытия с килевидным торцом: вид спереди и в ракурсе три четверти.
Бочечное покрытие с двух сторон: изгибы торца и протяжённость скатов. Иллюстративная модель.

Крещатая бочка

Если две бочки пересекутся под прямым углом, получится крещатая бочка. У неё две взаимно перпендикулярные оси и четыре килевидных торца. Вид сверху или с достаточно высокой точки объясняет эту геометрию гораздо лучше, чем фронтальная фотография.

В книге Бодэ и Зининой есть конструктивный разбор такого покрытия на примере Дмитриевской церкви в деревне Щелейки: рисунок приведён на странице 101. За плавным наружным контуром находится система пересекающихся слег — продольных деревянных элементов, связанных с торцевыми стенами.

Вот здесь одного красивого силуэта уже мало. Чтобы понять сопряжения, нужен чертёж кровли с планом и разрезами: где сходятся поверхности, что поддерживает их изнутри, как выполнено сопряжение. Проектирование сложной кровли и сегодня требует такой проверки в нескольких проекциях. На нашей иллюстрации можно рассмотреть форму; скрытые соединения она не воспроизводит.

Объёмная деревянная модель крещатой бочки с двумя пересекающимися килевидными покрытиями.
Крещатая бочка. Два килевидных покрытия пересекаются под прямым углом; высокий ракурс помогает увидеть их взаимное расположение. Иллюстративная модель.

Кубоватое завершение

Слово «куб» здесь тоже требует маленькой поправки к воображению. Представьте четырёхгранный объём с выпуклыми боками и сужением кверху. У него есть плотность и вес, которые совсем иначе ощущаются над срубом, чем стремительная вертикаль шатра.

Один из наглядных примеров — Вознесенская церковь из Кушереки 1669 года в «Малых Корелах». Над высоким четвериком возвышается куб с пятиглавием: центральная глава расположена выше остальных. Под завершением расширяется верхняя часть сруба — этот приём называют повалом.

Теперь можно вернуться к алтарю с бочкой. В одном здании сошлись четверик, повал, куб, несколько глав и бочечное покрытие. Они не спорят за право называться единственной «крышей храма»: каждый элемент занимает своё место. На отдельной модели мы выделили куб и пятиглавие, чтобы эта форма хорошо читалась.

Деревянная модель кубоватого завершения с выпуклыми боками и пятью главами над четвериком.
Кубоватое завершение с пятиглавием. Под главами читается единый четырёхгранный объём с выпуклыми боками. Иллюстративная модель.

Многоглавый верх

При взгляде на многоглавую церковь хочется первым делом пересчитать главы. Это увлекательно, но гораздо интереснее разобраться, почему они стоят именно так. Многоглавие говорит о количестве и расположении завершений; устройство объёмов под ними может различаться.

У Преображенской церкви в Кижах 1714 года 22 главы. Основу композиции составляет восьмерик с четырьмя двухступенчатыми прирубами, а над ним последовательно поднимаются ещё два восьмигранных сруба меньшего размера. Главы расположены ярусами на бочках; их величина меняется вместе с положением в общей композиции.

Посмотрите, как нижние части подводят взгляд к центральной вершине. Одни главы выступают вперёд, другие отступают в глубину, третьи поднимаются над ними. Если расставить одинаковые купола на ровной площадке, этого движения не будет. В Кижах оно рождается из всего здания.

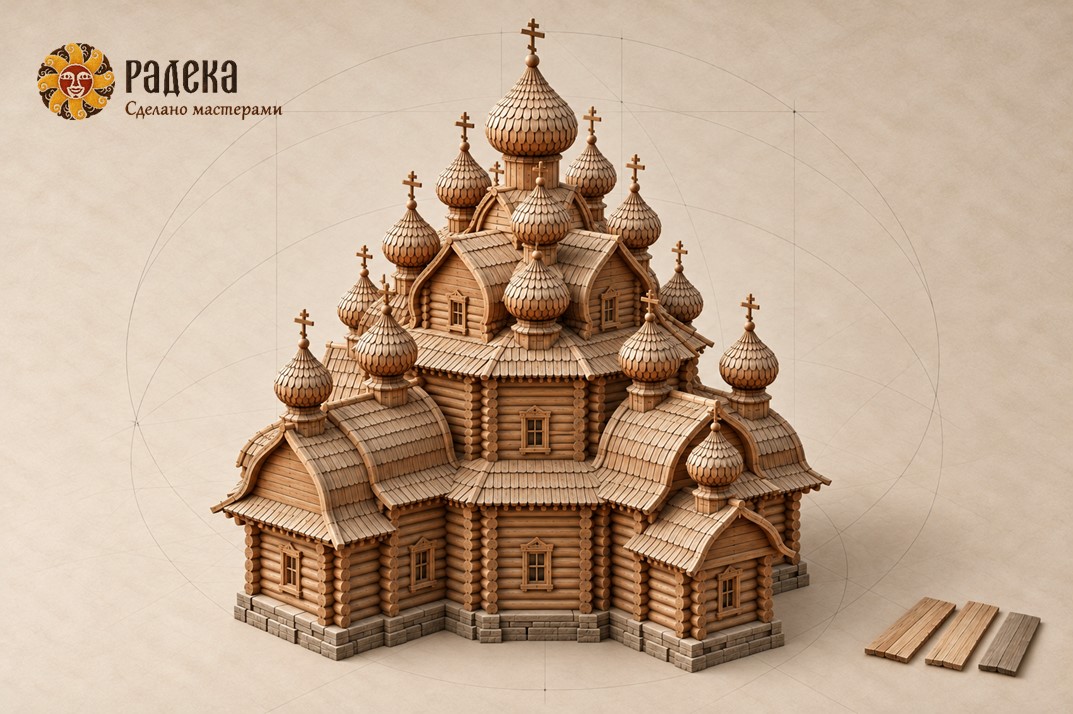

Модель деревянного храма с луковичными главами на бочечных покрытиях, расположенными ярусами вокруг центральной вершины.
Ярусная композиция многоглавого верха. Иллюстративная модель.

Чем покрывали деревянные верхи

После разговора о силуэтах самое время приблизиться к поверхности. Кровельные материалы заметно влияют на то, как мы воспринимаем форму: длинные доски подчёркивают направление ската, а мелкие элементы дробят свет на округлых участках.

Тёс — это кровельные доски; лемех — небольшие, обычно осиновые дощечки, которыми покрывали, в частности, главы и бочки. В музейном пособии о традиционной деревянной архитектуре осина названа материалом для кровельного лемеха. Разницу хорошо видно и на Преображенской церкви: у её глав осиновое покрытие, а на трапезной, крыльце и полицах применены сосновые и еловые доски по бересте.

Похожий чешуйчатый рисунок можно встретить у штучной медной черепицы. Сравнивать такие поверхности интересно именно визуально: у деревянной дощечки и металлического элемента свои способы изготовления и крепления. Переносить устройство одного покрытия на другое по внешнему сходству нельзя.

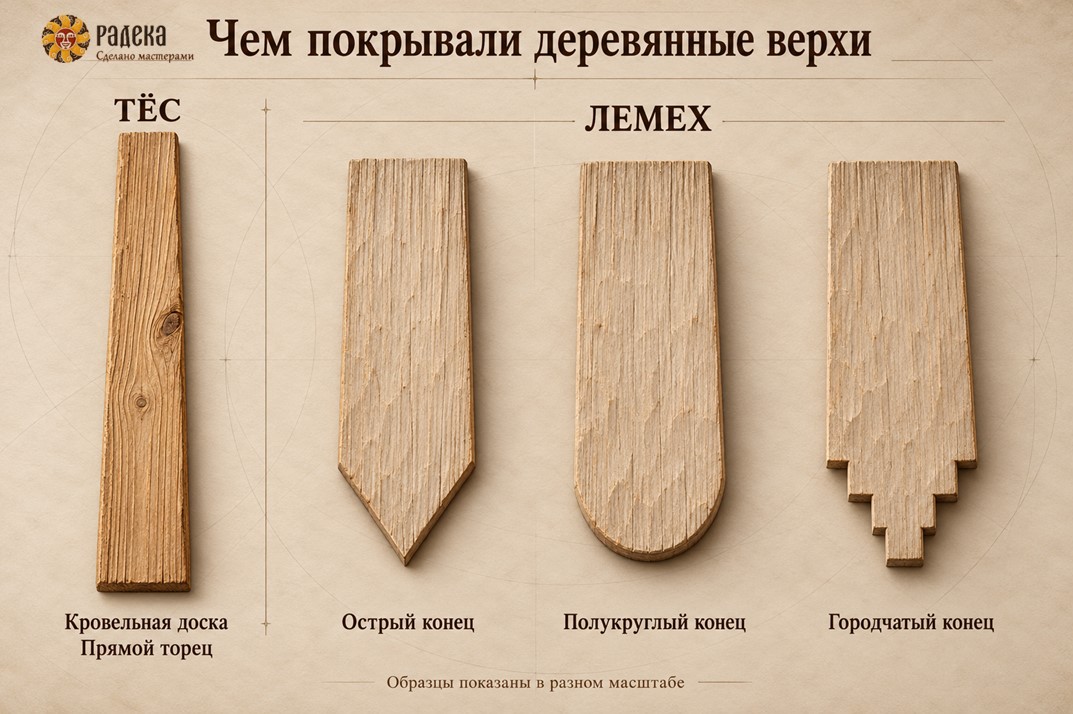

Кровельная доска тёса и три формы лемеха: с острым, полукруглым и городчатым концом.
Тёс и варианты формы лемеха. Образцы показаны в разном масштабе.

Безгвоздевая кровля по курицам и потокам

У этого названия почти сказочное звучание. Но «курицы» и «потоки» обозначают вполне осязаемые детали. Здесь мы наконец оставим общий силуэт и посмотрим, как можно удержать доски на скате.

В самцовой системе торцы продолжают бревенчатые стены. Их брёвна — самцы — по мере подъёма укорачиваются; с ними связаны слеги, идущие вдоль здания. Поперёк слег лежат курицы, сделанные из стволов с естественным корневым изгибом. Их крюки держат потоки — длинные деревянные желоба у нижнего края ската.

В потоки упираются нижние концы кровельного тёса. Сверху стык скатов прикрывает охлупень — бревно с выбранным снизу продольным желобом. Узлы кровли одновременно удерживают тёс и защищают наиболее уязвимые места покрытия. За непривычными названиями деталей стоит вполне понятная работа.

Так делали и на церковных постройках. В материалах о реставрации Покровской церкви в Кижах описана безгвоздевая система, сохранившаяся на северном скате трапезной. Изношенные детали пришлось возобновить по старому образцу. Этот эпизод показывает, почему ремонт кровли исторического здания начинается с изучения того, что ещё сохранилось.

А вот фразу «весь храм построен без единого гвоздя» лучше проверить отдельно. В путеводителе музея «Кижи» прямо сказано, что лемех на главах Преображенской церкви крепили коваными гвоздями. Безгвоздевая система определённой кровли и полное отсутствие металла во всём здании — разные утверждения.

Удержать покрытие и сохранить защиту от воды нужно и в современной кровле. Как эту задачу решает скрытое крепление металлических картин, мы разбираем в статье о кляммерах для медной фальцевой кровли. Это самостоятельная технология со своими узлами и требованиями.

Что остаётся за силуэтом

После такого разбора на северные храмы смотришь внимательнее. У двускатного верха замечаешь соотношение клетей, у шатра — его основание, у бочки — профиль торца. Многоглавие перестаёт быть красивой россыпью: за ним проступает последовательность объёмов.

У металлических покрытий своя история. О том, как соединение листов повлияло на устройство и облик крыш, можно прочитать в материале об истории фальца. А применение медного фальца и черепицы в современной храмовой архитектуре показано в нашем портфолио — на храме святителя Луки Симферопольского в Жилино. Это возможность сравнить работу разных материалов на сложной форме.

Материал меняет технологию, но связь между видимым и скрытым остаётся. Монтаж кровли делает реальностью решения, которых с земли почти не разглядеть. Северные плотники оставили нам редкую возможность увидеть, насколько выразительной бывает архитектура, когда сруб, верх и покрытие продуманы вместе.

РАДЕКА | Сделано мастерами

Фальц в современной архитектуре: минимализм, геометрия и металл

У дома с простой геометрией есть одна неудобная особенность: всё видно. Куда приходит линия кровли, как заканчивается карниз, совпадают ли швы с оконными проёмами. Пышный декор иногда отвлекает от неточностей. Здесь отвлекаться не на что.

Поэтому фальцевая кровля так хорошо чувствует себя в современной архитектуре — и так требовательна к проекту. Несколько крупных плоскостей, тонкие рёбра швов, меняющийся свет. Кажется, что материалов и приёмов использовано совсем немного. Но за этой сдержанностью стоит довольно точная работа.

С медью история становится ещё интереснее. Её поверхность со временем меняется, а геометрия швов остаётся. Дом получает свой рисунок и постепенно обретает новый цвет. Разберёмся, как этим пользоваться и что нужно предусмотреть, чтобы архитектурная идея пережила встречу со стройкой.

Почему фальц подходит минимализму

Фальц — способ соединения металлических листов: их подготовленные кромки загибают и замыкают между собой. Сам лист с подготовленными краями кровельщики называют картиной. У стоячего фальца соединение приподнято над основной поверхностью и читается как узкое ребро.

Издали мы видим спокойную плоскость. Подойдём ближе — появится ритм. При боковом солнце каждое ребро отбрасывает тень, в пасмурный день рисунок становится мягче. Дополнительный орнамент такому покрытию часто уже не нужен.

Кляммеры, которыми картины крепят к основанию, скрыты в соединениях. На поверхности нет регулярных рядов открытых крепёжных головок. Для архитектуры, где ценят цельность больших плоскостей, это существенная деталь.

Медная фальцевая кровля может поддержать и знакомый двускатный силуэт, и более сложную композицию. При этом один материал не делает здание минималистичным автоматически. Если на скате случайно расставлены выходы вентиляции, мансардные окна и переходные мостики, ровные швы композицию не спасут. Эти элементы тоже придётся нарисовать.

Геометрия начинается с раскладки

Представим простой дом: двускатная крыша, большое окно на торце, никаких сложных пристроек. Один и тот же объём можно сделать визуально лёгким или более массивным, изменив шаг фальцев.

Частые швы дробят поверхность, усиливают направление линий. Более широкие картины оставляют больше места самому металлу и его отражениям. Универсальной «красивой ширины» нет: на маленьком фрагменте и на длинном скате одинаковая раскладка воспринимается по-разному.

Самое любопытное обычно происходит у краёв. В середине плоскости шаг повторяется без труда. А у фронтона внезапно остаётся узкая полоса. Или шов почти совпадает с откосом окна, но всё-таки проходит чуть в стороне. Технически такое решение иногда выполнимо, а глаз всё равно цепляется.

Поэтому раскладку полезно проверять целиком: от одного края до другого, с окнами, карнизом и всеми примыканиями. Можно осознанно чередовать ширину картин, выделить центральную ось, подчинить швы оконным проёмам. Главное — чтобы решение было видно на чертеже до заказа металла.

На кровле рисунок ещё и связан с движением воды. Переносить на скат понравившуюся диагональную фасадную сетку без проверки соединений нельзя. А визуально непрерывную линию через перегиб крыши и стены иногда приходится собирать из отдельных элементов. Для зрителя она остаётся одной линией; для проектировщика это несколько разных задач.

Коллаж с двумя одинаковыми домами и рисунками кровли, сравнивающий частый и редкий ритм фальцев.
Ритм и геометрия фальцевой кровли

Когда кровля продолжается на фасаде

Один из выразительных приёмов современной архитектуры — одинаковый металл на крыше и части стен. Граница между ними становится менее заметной, и здание воспринимается как цельный объём. Особенно хорошо читаются торцы, складки и глубокие оконные проёмы.

Но у кровли и фасада разные условия работы. Кровля принимает осадки, на ней лежит снег; у стены свои примыкания, проёмы и требования к отводу влаги. Поэтому одинаковая поверхность ещё не означает одинакового устройства под ней.

Это принципиально для домов с тонким карнизом или скрытым водостоком. На визуализации можно убрать желоб одним движением. В рабочем проекте для него придётся найти место внутри той самой аккуратной геометрии.

Коллаж с фотографией и рисунком объекта РАДЕКА в Мазилово с тёмной фальцевой крышей и фасадом.
Объект РАДЕКА в Мазилово: фальцевая кровля продолжается на фасаде. Здесь использован другой металл, но хорошо виден тот же архитектурный приём. Больше фотографий объекта.

Copper Bottom — складки с практическим смыслом

Наружная оболочка дома Copper Bottom в Оксфорде, спроектированного Adrian James Architects, выполнена из предварительно патинированной меди со стоячими фальцами. Его оболочка выступает вокруг окон и меняет направление плоскостей. С первого взгляда хочется рассматривать именно эти грани.

У складок есть задача: вынос с южной стороны затеняет окна от высокого летнего солнца, глубокие откосы помогают защищать восточное и западное остекление, а на севере оболочка образует навес над входом. Форма связана с тем, как дом должен работать.

На сайте архитектора есть любопытный рассказ монтажника: возле одного оконного проёма приходится согласовывать четыре плоскости. Размеры картин и соединения были продуманы заранее. Вот хороший ответ на вопрос, как такую геометрию удаётся воплотить. Сначала — раскладка и точные сопряжения. Потом — эффектная складчатая оболочка.

Коллаж с фотографией и рисунком дома Copper Bottom в Оксфорде с зелёной патинированной медной оболочкой.
Copper Bottom в Оксфорде — патинированная медь.

Канадский военный музей — медь среди крупных плоскостей

Другой масштаб — Канадский военный музей в Оттаве, открывшийся в 2005 году. Над проектом работали Moriyama & Teshima Architects и Griffiths Rankin Cook Architects. Здесь медная фальцевая кровля и облицовка входят в композицию с бетоном, стеклом и озеленённой крышей.

Музей словно поднимается из ландшафта. Наклонные плоскости связаны с авторским замыслом: архитектура говорит о разрушении и восстановлении. Тонкий рисунок металлических швов существует рядом с крупными, тяжёлыми формами и помогает считывать их масштаб.

Эти здания совсем не похожи друг на друга. Тем интереснее сравнение: фальц может поддерживать камерную, почти скульптурную оболочку дома, а может стать частью большого общественного здания. Он не навязывает один архитектурный стиль.

Коллаж с фотографией и рисунком Канадского военного музея в Оттаве, его наклонными плоскостями и медным фальцем.
Канадский военный музей — фальцевая кровля.

Цвет меди тоже участвует в проекте

Натуральная медь в начале жизни яркая и хорошо отражает свет. Коричневая оксидированная поверхность выглядит спокойнее, зелёная патинированная сразу задаёт другой характер здания. На крупном простом объёме эта разница особенно заметна: цвет занимает почти всё поле зрения.

При выборе полезно посмотреть, чем отличаются натуральная, оксидированная и патинированная медь. Важно оценивать и стартовый вид, и готовность владельца к дальнейшим изменениям поверхности.

Обещать одинаковый зелёный оттенок к определённому году было бы слишком смело. Формирование патины зависит от условий окружающей среды, в том числе состава атмосферы и циклов увлажнения и высыхания. Это подробно объясняют исследователи коррозии из KTH. Участки одного здания тоже могут меняться неодинаково.

Мне кажется, именно здесь стоит ненадолго отложить каталог. Вынести образцы на улицу, приложить к выбранному камню или дереву, посмотреть в тени и на солнце. Маленький образец под лампой и целый скат под небом производят разное впечатление. А медная кровля останется с домом надолго — с её характером лучше познакомиться заранее.

Почему настоящий металл отличается от рендера

Есть ещё одна вещь, о которой лучше поговорить до монтажа. Тонколистовой металл не всегда выглядит идеально плоским. На широких гладких участках бывает заметна лёгкая волнистость — эффект, который в профессиональной литературе называют oil canning.

Она сильнее или слабее проявляется в зависимости от освещения и точки наблюдения. На вид поверхности влияют ширина плоской части картины, толщина металла, качество основания, изготовление и крепление. Обычно волнистость рассматривают как эстетическую особенность, но её причину нужно оценивать: она может быть связана и с ограничением температурного движения.

Само наличие волн ещё не доказывает протечку или потерю несущей способности. Однако фраза «это металл, так и должно быть» тоже не заменяет проверки. Состояние замков, креплений и примыканий оценивают отдельно.

Практический выход — натурный образец из выбранного материала с согласованной шириной картин. Посмотреть его лучше с нескольких точек и при разном свете. Такой разговор до стройки полезнее спора о бликах после приёмки.

Что должно остаться за чистой линией

Чем сдержаннее здание, тем заметнее случайная деталь. Поэтому проектирование кровли разумно начинать одновременно с проработкой фасадов. В этот момент ещё можно передвинуть выход вентиляции, согласовать место водосточной трубы и поправить раскладку вокруг окна без переделки готовых конструкций.

Температурное движение. Медь расширяется при нагреве и сокращается при охлаждении. СП 17.13330.2017 «Кровли» требует предусматривать компенсацию деформаций вдоль и поперёк скатов. В проекте согласуют неподвижные зоны, подвижные крепления и сопряжения; количество кляммеров рассчитывают на ветровую нагрузку. Попытка жёстко закрепить длинную картину «для надёжности» может помешать её нормальной работе.

Уклон и соединения. Низкий силуэт крыши не даёт права произвольно уменьшать уклон. В том же СП малые уклоны рассматриваются вместе с дополнительными конструктивными мерами. Тип фальца, уплотнение и поперечные стыки выбирают для конкретной кровли. Удобное обещание «подойдёт для любого уклона» здесь только мешает.

Водоотвод. Для скрытого желоба важно продумать обычный сток и путь воды при засорении выпуска. Аварийный перелив должен отводить её наружу, а к желобу нужен доступ для очистки. Если обслужить узел можно только после разборки фасада, это стоит обсудить ещё на чертеже. Кстати, аккуратный открытый водосток вполне совместим с минимализмом. Прятать его любой ценой необязательно.

Безопасность и оборудование. Снегозадержатели, выходы на крышу и проходы для обслуживания влияют на её вид. СП предусматривает крепление снегозадержания к фальцам без нарушения их целостности, но несущую способность системы всё равно проверяют по нагрузкам. Такие элементы проще включить в композицию заранее, чем искать для них место на готовой плоскости.

Именно поэтому разработка узлов кровли определяет, насколько точно удастся построить задуманное. На карнизе, у окна или на переходе к стене сходятся несколько требований: отвести воду, закрепить металл, сохранить нужные зазоры и выдержать видимую линию. Подробно о составе документации можно прочитать в материале «Что входит в проект кровли».

От чего зависит стоимость медной кровли

Две медные крыши одинаковой площади могут заметно различаться по бюджету. На одном доме — два прямых ската и понятный карниз. На другом — перегибы, скрытые желоба, сложные окна и переходы на фасад. Площадь близкая, объём изготовления и ручной работы совершенно разный.

Стоимость медной кровли складывается из выбранного металла и его поверхности, расхода на раскрой и соединения, основания, креплений, доборных элементов и монтажа. К этому добавляются условия работы: высота, доступ, возможность подачи длинных картин, необходимость лесов и защиты готовых участков.

Есть и архитектурные решения, последствия которых легко недооценить. Редкий ритм широких картин меняет требования к внешнему виду поверхности. Строгое совпадение швов с проёмами влияет на раскрой. Тонкий карниз может потребовать сложного узла. Цена этих решений становится понятной после их проработки.

Поэтому сравнивать предложения полезно по одинаковому составу работ. Включены ли водосток, примыкания и снегозадержание? Кто отвечает за основание? Есть ли рабочая раскладка и согласованный образец? Одна строка «медь с монтажом, квадратный метр» на эти вопросы не отвечает.

Что решить до заказа металла

Чтобы разговор об архитектуре стал предметным, достаточно начать с пяти вещей:

  • Выбрать геометрию и видимые границы медной поверхности: только скаты или ещё часть фасада.
  • Проверить раскладку швов вместе с окнами, карнизами и выходами оборудования.
  • Посмотреть натурный образец выбранной меди и обсудить допустимый вид поверхности.
  • Согласовать водоотвод, температурные перемещения, безопасность и доступ для обслуживания.
  • Сопоставить бюджет с проработанными узлами и полным составом работ.

В РАДЕКА можно заказать проектирование медных кровель и фасадов: увязать архитектурную идею с раскладкой, узлами и последующим монтажом.

Красивый фальц заметен по линиям. Хороший проект — ещё и по тому, что эти линии не пришлось менять посреди стройки. Для дома с простой геометрией это особенно ценно: пусть глаз задерживается на форме и свете, а не на детали, которую в последний момент пришлось спасать.

РАДЕКА │ Сделано мастерами

Хочу дом как у хоббита: сколько это стоит и что на это скажет инженер

22 сентября поклонники Толкина отмечают День хоббита — день рождения Бильбо и Фродо Бэггинсов. В 2026 году в новозеландском Hobbiton Movie Set по этому поводу даже проводят отдельный праздник: экскурсия, пир и, конечно, прогулка между знаменитыми круглыми дверями Шира.

Но представим немного другую ситуацию.

Вы перечитали «Властелина колец», посмотрели на Бэг-Энд и внезапно решили:

А почему бы и нет? Хочу такой дом. Настоящий. Чтобы круглая дверь, трава на крыше, окна почти из холма — и никакой декоративной имитации. Буду жить как хоббит.

И вот тут фанату Толкина придется встретиться с инженером.

И первый вопрос инженера будет совсем не о цвете круглой двери.

Он спросит:

Какие у вас грунты и где находятся грунтовые воды?

Романтика закончилась довольно быстро, правда?



Первое разочарование: Хоббитон — не жилой посёлок

Начнём с самого очевидного референса.

Хоббитон, Новая Зеландия

Тот самый Hobbiton в Новой Зеландии выглядит так убедительно, что хочется считать его доказательством: ну вот же, построили целую деревню, всё стоит, всё работает.

Не совсем.

Для съёмок «Властелина колец» на ферме Александеров первоначально построили 39 временных «нор». После окончания съёмок часть декораций демонтировали, оставив 17 фанерных фасадов. Для трилогии «Хоббит» площадку отстроили заново уже как постоянную туристическую достопримечательность — сегодня там 44 Hobbit Holes.

Но знаменитый Бэг-Энд и сейчас остаётся в основном декорацией: посетитель видит фасад и лишь несколько метров оформленного пространства за дверью. Полноценные интерьеры появились только в Bagshot Row — два тематических дома открыли для посетителей в декабре 2023 года. Жить на территории Hobbiton нельзя: официальный сайт прямо сообщает, что гостиницы там нет (ЗДЕСЬ НЕТ РЫБЫ!!!).

То есть кино даёт нам прекрасную архитектурную идею.

А инженерного проекта жилого Бэг-Энда — не даёт.

Придётся строить свой.



Что на самом деле представляет собой дом хоббита

Если убрать круглую дверь, деревянные полки с вареньем и обязательную кладовую для второго завтрака, мы получим земляно-обвалованный или частично заглублённый дом.

Земляно-обвалочные дома

У него может быть открыта одна фасадная сторона, а остальные стены и кровля соприкасаются с грунтом. Или здание действительно врезается в существующий склон. Такие дома в инженерной литературе называют earth-sheltered: полностью заглублёнными либо обвалованными грунтом.

И здесь у идеи есть реальные преимущества.

Грунт сглаживает резкие изменения наружной температуры. Американская NREL отмечает, что земляно-обвалованные дома меньше реагируют на погодные экстремумы, а температура внутри них обычно меняется плавнее, чем в обычном наземном доме.

Звучит почти идеально.

Зимой земля защищает от мороза, летом — от жары.

Можно уже заказывать круглую дверь?

Не спешим.



Земля — не бесплатный утеплитель

Вот здесь начинается один из самых популярных мифов, который Толкину, как любителю древних преданий, и не снился.

Если дом закопан в землю, кажется логичным, что утеплять его почти не нужно: под землёй же теплее.

На самом деле грунт действительно меняет условия теплообмена, но не отменяет теплоизоляцию.

Даже в рекомендациях NREL для земляно-обвалованных домов отдельно говорится о теплоизоляции; её обычно располагают снаружи конструкции после гидроизоляции. В российских нормах стены, соприкасающиеся с грунтом, и полы по грунту также являются частью теплотехнического расчёта. Действующий СП 50.13330.2024 отдельно рассматривает сопротивление теплопередаче стен в земле и пола по грунту.

Поэтому правильная конструкция выглядит не так:

бетон → земля → готово

Она значительно интереснее.

Несущая оболочка, гидроизоляция, теплоизоляция, защитные и дренажные слои, а уже потом грунт.

И каждая ошибка постепенно исчезает под несколькими десятками сантиметров земли.

В буквальном смысле.



Главный сюрприз Бэг-Энда — сколько весит холм

В фильме трава над домом выглядит почти невесомой.

В реальности грунт обладает неприятным свойством: он очень тяжёлый.

Типичный насыщенный водой грунт может иметь удельный вес порядка 18–22 кН/м³. Это примерно 1,8–2,2 тонны на кубический метр.

Теперь представим всего полметра грунта над кровлей.

Это уже масса, приближающаяся к одной тонне на каждый квадратный метр кровли.

И мы ещё не добавили вес самой железобетонной конструкции, утепления, дренажных слоёв, воды, снега и всего, что владелец однажды захочет поставить сверху.

Российский СП по нагрузкам прямо требует определять вес грунта с учётом его влажности в условиях эксплуатации. Для озеленённых кровель также рассчитываются дополнительные нагрузки на несущую конструкцию.

И вот дом хоббита внезапно перестаёт быть милой землянкой.

Он становится очень серьёзным сооружением.



Один настоящий Бэг-Энд строил инженер по высоткам. Семь лет!!!

Наверное, самый интересный пример — Hobbit Hollow в американском городе Полинг, штат Нью-Йорк.

Дом хоббита, Америка

Его построил Джим Костиган — инженер и специалист по высотному строительству, которому после просмотра «Братства Кольца» захотелось сделать настоящий жилой дом в духе Бэг-Энда.

В результате получился дом площадью около 135–140 м²: две спальни, два санузла, кухня, гостиная и инженерные помещения. Дом частично скрыт грунтом и имеет жилую зелёную кровлю.

А теперь самое интересное.

Под уютным холмом спрятана не конструкция из веточек и глины.

Две продольные железобетонные стены имеют толщину около 16 дюймов — примерно 40 см. Сводчатая железобетонная кровля достигает той же толщины у опор и около 23 см в верхней части. Конструкция перекрывает пролёт примерно 9,75 м без промежуточных опор.

Костиган строил дом по выходным больше шести лет; другие источники указывают около семи. Он ориентировался на стандарты Passive House: сделал кровлю примерно R-60, стены R-50, поставил тройные стеклопакеты и систему вентиляции с рекуперацией тепла. Семья впоследствии действительно жила в доме некоторое время.

Вот это уже настоящая инженерная нора хоббита.

Только почему-то вместо Гэндальфа понадобился специалист по железобетону.



А можно сделать дешевле? В интернете же есть дом за £3000

Можно найти знаменитую историю Саймона Дейла из Уэльса.

дом Саймона Дейла

Его первый небольшой дом, очень похожий на жилище хоббита, действительно обошёлся примерно в £3000. Строили его около четырёх месяцев из местной древесины, соломенных блоков и повторно использованных материалов. На кровле лежала солома, несколько слоёв плёнки и снятый с участка грунт.

Потрясающая история.

Но есть одно слово, которое обычно теряется где-нибудь между заголовком и фотографией:

труд

В эту сумму не входила нормальная стоимость человеческой работы. Это был почти полностью самостоятельный проект с очень дешёвыми и добытыми на месте материалами.

Позже Дейл строил уже постоянный семейный экодом. Он стоил около £27 000, строился годами, а в работах участвовали примерно 300 добровольцев.

В 2018 году этот второй дом погиб в пожаре; предварительно причиной называли неисправность электрики. Это никак не доказывает, что земляно-обвалованные дома пожароопасны. Но прекрасно показывает другую вещь:

низкая цифра строительства сама по себе ещё ничего не говорит о полной стоимости и надёжности дома

Если вы собираетесь сами валить деревья, месить глину, строить несколько лет и периодически принимать помощь трёхсот друзей — экономика действительно получится особенной.

Если дом строит подрядчик по проекту для постоянного проживания в Московской области — это уже совсем другая история.



Поэтому сколько стоит настоящий дом хоббита?

Самый неприятный для статьи ответ:

нет честной универсальной цены за квадратный метр

И это тот случай, когда человек, который сразу назовёт её по фотографии, должен скорее насторожить, чем обрадовать.

Цена слишком сильно зависит от участка.

Есть ли естественный склон?

Какой грунт?

Где грунтовые воды?

Сколько грунта окажется над зданием?

Какие пролёты?

Сколько открытых фасадов?

Будет ли железобетонная оболочка монолитной или сборной?

Какая гидроизоляционная система?

Нужен ли дренаж?

Сколько индивидуальных круглых окон и дверей?

NREL ещё в своём руководстве по земляно-обвалованным домам предупреждало, что первоначальная стоимость такого строительства может быть примерно на 20% выше обычной. Но это исторический американский ориентир, а не прайс-лист для России 2026 года. Смысл у этой цифры один: профессиональный дом под грунтом не является дешёвой альтернативой обычному дому.

Очень показателен и Hobbit Hollow Костигана: в 2018 году дом площадью около 140 м² вместе с участком 1,7 акра выставляли примерно за $795 000. Это цена продажи недвижимости, а не строительства, поэтому переводить её в стоимость квадратного метра бессмысленно. Но она хорошо возвращает Бэг-Энд из мира «милых дешёвых землянок» обратно в мир индивидуальной архитектуры.

Для Подмосковья я бы вообще не называла сумму до геологии и эскиза.

Но если речь идёт о настоящем доме для постоянного проживания, а не глэмпинговом домике, ориентироваться нужно как минимум на бюджет сложного индивидуального монолитного дома, а сверху учитывать земляные работы, усиленную гидроизоляцию и дренаж, работы с рельефом и нестандартные изделия. И рядом с этой ценой стоимость дома с медной кровлей, которую относят к премиальным и дорогим материалам, вам покажется карманными расходами.

То есть фраза:

«Дом под землёй — должно быть дешевле, стен снаружи почти нет»

работает примерно до первой сметы.



Главный враг хоббита — не Саурон, а вода

Если обычная кровля протекает, это неприятно.

Если протекает кровля, над которой лежит полметра грунта, появляется совершенно другой уровень развлечений.

Где находится повреждение?

Как до него добраться?

Сколько грунта снять?

Что произойдёт с растениями?

Можно ли разобрать дренаж, не повредив соседние участки?

Именно поэтому гидроизоляция в земляно-обвалованном доме — не тот раздел сметы, где хочется найти самый дешёвый аналог.

NREL называет три базовых способа снизить риск воды: правильно выбрать участок, организовать поверхностный и подземный дренаж и выполнить полноценную гидроизоляцию. Особенно важен уровень грунтовых вод: строительство выше него существенно упрощает задачу.

Российские нормы говорят о том же. При проектировании подземных конструкций учитываются сезонные колебания грунтовых вод, возможность появления верховодки, гидроизоляция и необходимость дренажа.



А теперь реальный «хоббитский» объект

В Восточном Суссексе построили заглублённый Hobbit House для сдачи туристам: две спальни с санузлами, кухня, столовая и гостиная. Для него сделали конструкцию из водонепроницаемого бетона, а поверх — ещё одну отдельную гидроизоляционную систему и наружный дренажный слой.

Хоббит-хаус

(Кстати, при строительстве использовали мембраны Дельта https://www.deltamembranes.com/case-studies/buried-roof-case-study-hobbit-house-sussex/, которые представлены и на отечественном рынке и давно доказали своё высокое качество. Знаем, работали.)

То есть профессиональный подрядчик фактически применил два уровня защиты до того, как сооружение засыпали грунтом.

Почему?

Потому что искать протечку под холмом значительно дороже, чем сделать хорошо сразу.



Круглое окно тоже умеет портить смету

У дома хоббита есть ещё одна обязательная вещь.

Круглые двери.

Круглые окна.

Арки.

Радиусы.

В кино всё это выглядит уютно.

На производстве слово «круглый» часто переводится как «индивидуальное изготовление» и иногда к этому переводу добавляется «упаси технадзор».

Потому что дальше начинаются нестандартные стеклопакеты, рамы, герметизация примыканий и узлы, которые нельзя просто взять из типового альбома производителя.

В обычном доме окно находится в вертикальном фасаде.

В Бэг-Энде хочется добавить ещё и световые фонари сверху.

Прекрасная идея для естественного света.

И ещё одна проходка через ту самую конструкцию, которую мы только что тщательно гидроизолировали и засыпали землёй.

Джим Костиган ради требуемых характеристик своего дома заказывал окна, двери и кровельные фонари в Европе.

Красота возможна.

Просто у красоты тоже есть спецификация. И цена.

Цена строительства



А внутри не будет сыро и душно?

Если дом сделан правильно — нет.

Но «правильно» здесь включает ещё одну систему, которую хоббиты в кино почему-то не показывают.

Вентиляцию.

Земляно-обвалованные дома обычно имеют очень герметичную наружную оболочку и значительно меньше естественных путей воздухообмена. Поэтому вентиляцию необходимо проектировать осознанно. NREL отдельно предупреждает о риске повышенной влажности и конденсата и подчёркивает необходимость нормального воздухообмена.

Для современного энергоэффективного дома логичным решением становится механическая приточно-вытяжная вентиляция, часто с рекуперацией.



Ещё один вопрос — радон

Этот радиоактивный газ, поступающий естественным образом из грунта и через трещины и проходки, способен попадать в помещение. Для обычного дома этот риск тоже существует, но у сооружения с большой площадью контакта с грунтом вопрос нельзя просто игнорировать. Риск зависит от геологии конкретного участка, а при необходимости применяются противорадоновые мероприятия.

И вот где-то между дренажом, рекуператором и радоновой защитой человек обычно впервые вспоминает, что Бильбо занимался совсем не этим.



Зато отопление действительно может приятно удивить

Теперь хорошая новость.

Если всё сделано правильно, у земляно-обвалованного дома действительно есть интересный потенциал по энергоэффективности.

Грунт защищает значительную часть оболочки от прямого воздействия холодного наружного воздуха и ветра. Температура земли меняется значительно медленнее температуры воздуха, поэтому внутренняя среда становится стабильнее. NREL указывает, что такие дома меньше подвержены температурным экстремумам и могут иметь более низкие затраты на отопление и охлаждение.

Но я бы очень не советовала переводить это в формулу:

«закопали дом — счета уменьшились вдвое»

Так не работает.

Расход энергии определяет вся система: климат, площадь открытого фасада и остекления, утепление, герметичность, вентиляция, оборудование, температура внутри.

Земля вокруг дома создаёт хорошие исходные условия.

Инженерия должна ими воспользоваться.



И что тогда построить человеку, который действительно хочет жить как хоббит?

Не обязательно зарывать весь дом.

На практике наиболее разумный вариант часто выглядит гораздо ближе к дому, встроенному в склон.

Задняя и боковые стены частично закрыты грунтом.

Сверху — земляное или озеленённое покрытие.

А один фасад остаётся полностью открытым: там появляются нормальные окна, солнечный свет, выход на участок и возможность организовать естественное проветривание.

Такая схема сохраняет главное ощущение Бэг-Энда — дом буквально становится частью ландшафта — но позволяет решить планировку значительно спокойнее.

Именно поэтому многие настоящие earth-sheltered проекты совсем не похожи на тёмные землянки.

Они могут иметь панорамное остекление и очень светлые интерьеры.

Кстати, современный Hobbit Hollow в Нью-Йорке именно поэтому настолько интересен: снаружи холм и круглая дверь, а внутри — полноценный дом нормального человеческого роста. Потолки там доходят примерно до 3,3 м.

Хоббитам пришлось бы воспользоваться стремянкой.

Но людям удобно.



Так стоит ли строить Бэг-Энд?

Если участок сухой, имеет хороший естественный склон, геология понятна, грунтовые воды не создают проблем, а заказчик готов платить за индивидуальный проект — почему нет?

Это вполне реальная архитектура.

Более того, она может быть энергоэффективной, очень тихой, визуально почти исчезать в ландшафте и давать совершенно особенное ощущение дома.

Но если идея начинается словами:

«Сэкономим: просто выкопаем яму, зальём бетон и сверху насыплем землю», —

лучше перечитать Толкина ещё раз.

И ограничиться круглой дверью.

Потому что настоящий дом хоббита требует железобетонного расчёта, геологии, серьёзной гидроизоляции, дренажа, теплоизоляции, вентиляции и очень аккуратной работы со всеми проходками.

И получается довольно забавный парадокс.

На экране Бэг-Энд кажется воплощением простой сельской жизни — никакой суеты, чайник на плите, камин, сад и шесть приёмов пищи.

А если строить его в реальности по современным требованиям, получится довольно технологичный дом.

Просто большую часть технологий никто не увидит.

Они будут спрятаны за круглыми стенами.

И под холмом.

Наверное, Бильбо это бы понравилось.

РАДЕКА I Сделано мастерами

Кляммеры для медной фальцевой кровли: скрытое крепление, от которого зависит весь скат

После закрытия фальца кляммер перестаёт быть видимым. На готовой медной кровле заказчик видит ровные картины, ритм стоячих фальцев и чистую поверхность без сквозного крепежа. Однако именно скрытые кляммеры связывают покрытие с основанием и одновременно позволяют меди изменять размеры при нагревании и охлаждении.

Ошибка в выборе типа кляммера, его шаге или положении редко проявляется в день приёмки. Кровля может выглядеть безупречно, а затем пережить первый жаркий сезон, сильный ветер или снежную зиму — и показать волны, щелчки, деформацию фальцев, ослабление крепежа либо локальный отрыв картин.

В статье «Медная кровля без права на ошибку: что необходимо предусмотреть до начала монтажа» мы рассматривали кровлю как единую инженерную систему. Теперь подробнее разберём один из её самых небольших и одновременно самых ответственных элементов.

Что такое кляммер и какую работу он выполняет

Кляммер — металлический крепёжный элемент, который фиксируют к сплошному основанию, а его верхнюю часть заводят внутрь стоячего фальца. После закрытия соединения крепление оказывается скрытым: медная картина не пробивается насквозь, а водоизоляционный контур сохраняет целостность.

У кляммера две основные задачи:

  • передать ветровые и другие расчётные усилия от медной картины через фальц и крепёж на основание;
  • удержать покрытие на месте, не мешая его рассчитанному температурному перемещению вдоль ската.

Получается непрерывная цепочка: медная картина — фальц — кляммер — шуруп — основание — несущая конструкция. Надёжность всей системы определяется не самым прочным, а самым слабым звеном. Качественный кляммер не компенсирует рыхлое основание, а правильно рассчитанный шаг не спасёт крепление, если шурупы имеют недостаточную глубину анкеровки или установлены с нарушением технологии.

Основные виды кляммеров

В медной фальцевой кровле главную работу выполняют неподвижные и скользящие кляммеры. Они не конкурируют между собой, а работают в одной схеме: первые задают неподвижную зону, вторые позволяют картинам перемещаться относительно основания.

Неподвижная зона — не точка, а рассчитанный участок

Неподвижные кляммеры устанавливают группой на определённом участке кровельной картины. Этот участок называют неподвижной или фиксированной зоной. Здесь картина удерживается относительно основания, а с обеих сторон от зоны работают скользящие кляммеры.

По действующему СП 17.13330.2017 зона неподвижных кляммеров принимается шириной 3 м. Её положение связано с уклоном кровли:

  • при уклоне от 3° до 10° — на расстоянии 2/3 длины кровельной картины от карниза;
  • при уклоне от 10° до 29° — на расстоянии 3/4 длины картины от карниза;
  • при уклоне 30° и более — у конька.

Эта схема задаёт базовый принцип, но реальная кровля редко состоит только из прямоугольного ската. Дымовые трубы, вентиляционные шахты, мансардные окна, ендовы, высокие стены, переломы плоскости и поперечные соединения меняют направление и доступный путь движения картины. Поэтому положение неподвижных зон увязывают с узлами и показывают на рабочих чертежах.

Если одну непрерывную картину зафиксировать в двух удалённых местах, металл окажется заперт между ними. Тогда температурная деформация не исчезнет: она проявится волнами, выпучиванием, шумом, нагрузкой на фальцы и примыкания. Если же неподвижную зону выбрать неправильно, перемещение может упереться в карниз, конёк, фартук или проходку.

Что будет, если проигнорировать
Кровельная картина начнёт перемещаться не по предусмотренному пути. В лучшем случае появятся волны и щелчки; в худшем — деформация фальцев, ослабление крепежа и повреждение примыканий уже после первого полного температурного цикла.

Почему меди необходимо оставлять свободу движения

Температура медной поверхности меняется значительно сильнее, чем температура наружного воздуха. Зимой металл охлаждается ниже нуля, а летом под прямым солнцем может нагреваться до 70–80 °C. По данным Aurubis, один метр медного листа при разнице температур 100 °C изменяет длину примерно на 1,7 мм. Для картины длиной 10 м это уже около 17 мм.

Поперечное перемещение воспринимается геометрией фальцев и предусмотренными зазорами. Продольное — скользящими кляммерами, свободой в концевых узлах и, при необходимости, компенсационными соединениями.

Действующий СП указывает, что оптимальная длина цельной картины из меди без поперечного соединения не должна превышать 10 м. При большей длине предусматривают компенсационные стыки, температурные швы и специальные удлинённые скользящие кляммеры. Одного только увеличенного хода язычка недостаточно: картина должна иметь свободное место, куда она сможет удлиниться.

Как выбирают шаг кляммеров

Шаг кляммеров — расстояние между соседними креплениями вдоль фальца. Частая ошибка — назначить одно значение на всей кровле или применить привычный шаг, не связанный с конкретным зданием.

В актуальной редакции СП 17.13330.2017 нет единой универсальной цифры, которая автоматически подходит для любого объекта. Количество кляммеров следует определять расчётом на пиковую ветровую нагрузку с учётом усилия на выдергивание кляммера. На коньке, карнизе, фронтоне и возле выступающих конструкций число кляммеров требуется увеличивать.

В старых руководствах, интернет-статьях и отдельных монтажных системах можно встретить значения 400, 450, 500 или 600 мм. Эти цифры относятся к разным материалам, крепежам, основаниям, высоте зданий и нормативным методикам. Они не заменяют расчёт. Если производитель конкретной системы устанавливает более жёсткое ограничение, принимают его вместе с требованиями проекта.



Что должно быть в плане расстановки кляммеров

План расстановки кляммеров — часть рабочей документации. Он превращает инженерный расчёт в понятную монтажную схему и снимает необходимость принимать ответственные решения непосредственно на скате.

На плане необходимо показать:

  • границы каждого ската и направление укладки картин;
  • неподвижные зоны и направление температурного движения от них;
  • участки неподвижных, обычных скользящих и удлинённых скользящих кляммеров;
  • шаг креплений по внутренним, краевым и угловым зонам;
  • тип и количество шурупов, требования к основанию и глубине анкеровки;
  • решения вокруг труб, шахт, окон, ендов, примыканий и переломов;
  • места компенсационных соединений и расчётные зазоры;
  • увязку со снегозадержанием, ограждениями, мостиками, молниезащитой и другим оборудованием.

К схеме добавляют спецификацию: марку и тип кляммеров, их высоту и рабочий ход, материал и размер крепежа, а также количество по участкам. Это позволяет проверить комплектацию до выхода монтажников на кровлю и контролировать соответствие проекту во время работ.

Монтаж: кляммер, шуруп и основание работают вместе

Перед монтажом проверяют соответствие кляммеров проекту, отсутствие деформаций и заусенцев, высоту, рабочий ход и комплектацию крепежом. Отбракованные или повреждённые детали нельзя выправлять и возвращать в работу без предусмотренной производителем процедуры.

Шуруп должен входить в основание перпендикулярно поверхности. Недокрученная головка мешает укладке картины, а чрезмерно затянутая деформирует основание кляммера и может заблокировать движение язычка. Количество шурупов, их диаметр, длина и расположение в отверстиях принимаются по проекту и документации производителя — не «по одному на всякий случай» и не по усреднённой схеме.

Особое значение имеет основание. Один и тот же шуруп имеет разное сопротивление выдёргиванию в доске, фанере, ОСП и другом листовом материале. Поэтому расчёт крепления должен учитывать не паспортную прочность шурупа отдельно, а фактическую связку «кляммер — крепёж — основание». Сырой, рыхлый, слишком тонкий или повреждённый настил не способен надёжно удерживать даже правильно подобранный кляммер.

Во время закрытия фальца необходимо следить, чтобы кляммер вошёл в соединение без перекоса, а подвижный язычок сохранил свободный ход. Скользящую зону нельзя дополнительно связывать с основанием сквозным крепежом оборудования или деталей: такое крепление создаст незапланированную вторую неподвижную точку.

Заказчику необязательно самостоятельно рассчитывать кляммеры. Но до выхода монтажной бригады полезно получить ответы на несколько вопросов:

  • Есть ли в проекте отдельный план расстановки кляммеров?
  • Показаны ли неподвижные и скользящие зоны, а также направление движения картин?
  • Отличается ли шаг в центре ската, на краях, в углах и возле примыканий?
  • Указаны ли тип кляммера, рабочий ход, высота и нержавеющий крепёж?
  • Проверена ли несущая способность основания на выдергивание?
  • Увязаны ли кляммеры с проходками, поперечными соединениями и элементами безопасности?
  • Предусмотрен ли контроль температуры металла при установке скользящих язычков?
  • Кто отвечает за проверку скрытых работ до закрытия фальцев?

Если ответы остаются на уровне «мы всегда так делаем» или «ставим через 40 сантиметров», инженерное решение фактически отсутствует. Надёжная медная кровля начинается с понятной схемы, расчёта и зафиксированной ответственности.



Кляммеры должны появиться в проекте раньше, чем на объекте

После завершения монтажа кляммеров не видно, но качество их работы проявляется на протяжении всего срока службы кровли. Правильно спроектированная система удерживает картины при ветровом воздействии, позволяет меди свободно реагировать на температуру и не передаёт лишние усилия на фальцы, карнизы и примыкания.

Специалисты РАДЕКА выполняют проектирование медных кровель с разработкой узлов, температурной схемы и плана расстановки кляммеров. При монтаже медной кровли контролируем основание, комплектацию крепежа, скрытые работы и соответствие проекту на каждом этапе.



Итог
Кляммер — маленькая деталь только по размеру. По инженерной ответственности это один из ключевых элементов медной фальцевой кровли.



Медная кровля без права на ошибку: что необходимо предусмотреть до начала монтажа

Медная кровля способна служить десятилетиями, постепенно меняя оттенок и приобретая характерную благородную патину. Однако долговечность материала сама по себе ещё не гарантирует надёжности всей конструкции.

Большинство серьёзных проблем — протечки, деформация картин, шум, образование конденсата и разрушение основания — возникают не из-за качества меди, а из-за решений, принятых до начала монтажа. Неверно рассчитанный уклон, неподходящая схема крепления, непродуманные примыкания или отсутствие компенсации температурных перемещений могут свести на нет преимущества даже самого дорогого кровельного материала.

Именно поэтому медную кровлю необходимо рассматривать не как декоративное покрытие, а как единую инженерную систему. Её надёжность зависит от согласованной работы несущих конструкций, основания, теплоизоляции, вентиляции, гидроизоляции, фальцевых соединений, водоотвода и элементов безопасности.

Разберём основные вопросы, которые должны быть решены ещё на этапе проектирования.

Уклон кровли и выбор фальцевого соединения

Уклон определяет не только внешний вид здания. От него зависят скорость отвода воды, вероятность образования снежных мешков, конструкция ендов, высота фальцев и допустимость тех или иных соединений.

Чем меньше уклон ската, тем медленнее вода покидает поверхность кровли и тем выше требования к герметичности узлов. На пологих участках вода может задерживаться возле фальцев, примыканий, проходок и поперечных соединений. В зимний период к этому добавляются снег, наледь и циклы замерзания и оттаивания.

Отдельного внимания требуют изломы скатов. В этих местах меняется направление воды и возникают дополнительные напряжения в металле. Узел перехода должен быть разработан заранее, а не собран монтажником «по месту».

Важно: минимально допустимый уклон не означает оптимальный. Чем ближе кровля к нижней границе, тем выше требования к основанию, соединениям и водоотводу.



Что будет, если проигнорировать

Вода начнёт задерживаться возле фальцев и поперечных стыков. Зимой к ней добавятся снег и наледь, а летом — многократные циклы нагрева и охлаждения. Первые протечки обычно появляются не в середине ската, а в ендовах, изломах и примыканиях.

Компенсация температурного расширения меди

Медь расширяется при нагревании и сжимается при охлаждении. На протяжении года температура поверхности кровли может изменяться в очень широком диапазоне: зимой металл охлаждается значительно ниже нуля, а летом под прямыми солнечными лучами сильно нагревается.

На коротком элементе перемещение может показаться незначительным. Но на длинном скате суммарное изменение размеров становится критическим. Если кровельная картина закреплена слишком жёстко и не может свободно перемещаться, напряжение начинает передаваться на фальцы, кляммеры, крепёж и примыкания.

Положение неподвижной зоны выбирают с учётом длины картины, уклона и конструкции карниза, конька и примыканий. Это не всегда середина ската. На одном объекте металл должен преимущественно двигаться к карнизу, на другом — в противоположную сторону.

Самая частая причина волн и шума — не качество меди, а чрезмерно жёсткое крепление.

Что будет, если проигнорировать

Кровля начнёт «жить» против конструкции. Летом картины будут упираться в фартуки и карнизные элементы, зимой — стягивать соединения. Деформации могут проявиться уже в первый сезон, даже если сразу после монтажа поверхность выглядела идеально.

Основание под медную кровлю

Медь точно повторяет поверхность, на которую она уложена. Даже небольшой перепад, выступающий крепёж или неровный стык основания со временем проявится на металлической плоскости.

Поэтому качественная медная кровля начинается не с раскроя картин, а с подготовки стабильного, ровного и сухого основания.

Для фальцевой кровли обычно предусматривается сплошное основание, способное надёжно удерживать крепёж.

Оно должно быть геометрически ровным, прочным, сухим, стабильным по размерам, совместимым с медью и подстилающими материалами, очищенным от выступающих гвоздей, саморезов, щепы и мусора.

Международные рекомендации по проектированию медных покрытий также подчёркивают необходимость гладкого и сухого основания без выступов и дефектов, способного надёжно фиксировать крепёж.

Нельзя рассчитывать, что металлические картины скроют нарушения геометрии. Напротив, отражающая поверхность новой меди делает перепады особенно заметными. После формирования патины визуальный эффект может стать менее выраженным, но конструктивная проблема останется.

Недостаточная жёсткость основания приводит к прогибам при перемещении рабочих по кровле, закрытии фальцев и снеговой нагрузке. Подвижки основания передаются покрытию и могут вызывать деформацию соединений.

Что будет, если проигнорировать

Перепады передадутся на металл, картины начнут прогибаться и бликовать волнами. Сырой или подвижный настил создаст условия для конденсата, деформаций и ослабления крепежа. После укладки меди исправить основание без демонтажа покрытия уже не получится.

Вентиляция и защита от конденсата

Самая неприятная протечка — та, которой на самом деле нет. Кровля герметична, но утеплитель мокрый, древесина темнеет, а с нижней стороны металла капает вода.

Именно так проявляется конденсат. Владельцу кажется, что течёт медное покрытие, хотя влага приходит изнутри здания.

Тёплый воздух помещений содержит водяной пар. Через разрывы пароизоляции он проникает в кровельный пирог, охлаждается и превращается в капли. Чем выше влажность внутри здания, тем серьёзнее последствия.

В утеплённой кровле необходимо контролировать движение не только воды, но и водяного пара. Тёплый влажный воздух из помещений стремится попасть в более холодные слои конструкции. Если пароизоляция выполнена с разрывами, влага достигает зоны низких температур и конденсируется.

Вентиляционный канал должен иметь непрерывное сечение от зоны притока до зоны выхода воздуха. Недостаточно просто предусмотреть зазор на чертеже: необходимо убедиться, что он не перекрывается утеплителем, деревянными элементами, мембранами или сложными узлами.



На кровлях с ендовами, слуховыми окнами, башнями и множеством примыканий организовать непрерывное движение воздуха значительно сложнее. Для таких объектов вентиляцию необходимо рассчитывать по отдельным участкам, а не применять стандартное решение для простого двускатного дома.

Особое значение имеет правильная пароизоляция. Её следует рассматривать как герметичный контур. Все стыки, примыкания к стенам, проходки труб и места крепежа должны быть проработаны так, чтобы тёплый воздух не проникал в утеплитель неконтролируемо.

Что будет, если проигнорировать

Утеплитель потеряет часть теплоизоляционных свойств, деревянные конструкции начнут постоянно увлажняться. Появятся запах сырости, плесень, потемнения и повреждение отделки. При этом внешне медная кровля может долго выглядеть совершенно исправной.

В следующих статьях рассмотрим такие темы, как расчёт шага и типа кляммеров, ендовы, примыкания и система водоотвода, совместимость меди с другими металлами и материалами, важность проектирования даже несложных конструкций, контроль за выполнением работ.

На сайте РАДЕКА сделано мастерами в разделе Блог вы можете ознакомиться с информацией о других видах покрытий кровель, фасадов и внутренней отделке натуральным камнем.

Специалисты РАДЕКА разрабатывают проекты и выполняют монтаж медных кровель с учётом архитектуры здания, климатических нагрузок, температурного поведения металла и особенностей каждого узла. Такой подход позволяет сохранить не только герметичность конструкции, но и точную геометрию, выразительный ритм фальцев и благородный внешний вид меди на протяжении всего срока эксплуатации.



Шедовая кровля: как фабрики XIX века подарили архитектуре необычную форму крыши

Современная архитектура всё чаще обращается к решениям, которые появились задолго до появления компьютеров, светопрозрачных фасадов и современных гидроизоляционных материалов. Шедовая кровля (характерная ломаная крыша с повторяющимися зубчатыми секциями) — одно из них.  .

Одним из первых инженеров, внедривших подобную схему в промышленное строительство, считается шотландский инженер Уильям Фэйрбэрн. Его разработки получили широкое распространение на фабриках Великобритании в середине XIX века. И впоследствии стали образцом для многих промышленных зданий Европы.

Сегодня этот тип крыши (хотя и не часто) можно встретить на частных домах, общественных зданиях и современных промышленных объектах. Однако история шедовой кровли начинается в эпоху промышленной революции.

Когда электрического света ещё не было

В XIX веке владельцы фабрик столкнулись с серьёзной проблемой. Производственные цеха становились всё больше, а обеспечить качественное освещение огромных пространств было сложно.

Электричество ещё не получило широкого распространения, поэтому основным источником света оставалось солнце. Обычные окна уже не справлялись. Свет проникал только вдоль наружных стен, а центральная часть цехов оставалась тёмной.

Инженеры начали искать способы доставить естественное освещение вглубь здания.

Так появились различные схемы верхнего освещения, среди которых наиболее эффективными оказались так называемые шедовые фонари — повторяющиеся конструкции с вертикальными или наклонными остеклёнными поверхностями.

Почему крыши фабрик стали «ломаными»

На первый взгляд может показаться, что необычная форма старых фабричных крыш была архитектурным экспериментом. Но на самом деле её появление объяснялось исключительно инженерными задачами.

Перед строителями стояли две основные цели:

  • обеспечить равномерное естественное освещение больших производственных помещений;
  • организовать надёжный отвод дождевой и талой воды с огромной площади покрытия.

Сегодня плоские кровли широко распространены благодаря современным рулонным гидроизоляционным материалам, мембранам и технологиям внутреннего водостока. Но в XIX веке подобных решений ещё не существовало.

Поэтому инженеры были вынуждены создавать кровли с уклонами, которые позволяли воде естественным образом стекать с поверхности. Шедовая конструкция оказалась удачным компромиссом между необходимостью освещения и необходимостью водоотведения.

Фактически ломаные крыши промышленных зданий стали способом одновременно осветить и защитить от осадков огромные производственные пространства.



Северный свет как инженерное решение

Особую известность получили шедовые кровли с ориентацией остекления на север.

Такое решение позволяло получать мягкий рассеянный свет без прямых солнечных лучей. Для производств это было крайне важно. Рабочие могли выполнять точные операции без резких теней и бликов.

Именно поэтому подобные крыши часто можно увидеть на старых текстильных фабриках, мастерских, типографиях и производственных цехах Европы конца XIX — начала XX века. Позже, когда электричество проводилось уже повсеместно, от них начали отказываться.



Шедовая кровля сегодня

После десятилетий забвения шедовые кровли вновь привлекли внимание архитекторов на рубеже XX и XXI веков. Причиной стало стремление создавать здания, которые не только выглядят выразительно, но и эффективно используют природные ресурсы. Естественное освещение позволяет наполнить помещения мягким дневным светом, повысить комфорт для людей и сократить потребление энергии. Так инженерная идея, родившаяся в эпоху фабрик и мануфактур, неожиданно оказалась востребованной в современной устойчивой архитектуре.

Несмотря на появление современных технологий освещения, принцип шедовой кровли не потерял актуальности.

Сегодня её используют для:

  • производственных зданий;
  • складских комплексов;
  • спортивных сооружений;
  • выставочных пространств;
  • современных частных домов в индустриальном стиле.

Кроме того, современные материалы позволяют реализовывать такие конструкции значительно эффективнее, чем сто лет назад.

Справедливости ради, стоит всё же упомянуть, что у шедовой кровли есть не только преимущества, но и недостатки. Основные: необходимость постоянного обслуживания, заметные теплопотери через стеклянную часть и парниковый эффект. Всё решаемо, но приводит к дополнительным затратам в процессе эксплуатации.

Эти особенности необходимо учитывать ещё на этапе проектирования и оценки будущих эксплуатационных расходов.

Помимо функциональных преимуществ, шедовая кровля ценится архитекторами за выразительный силуэт. Ритмичная пилообразная форма делает здание узнаваемым и позволяет создавать интересную игру света как на фасадах, так и во внутренних пространствах.

Шедовая кровля из меди: особенности проектирования и монтажа

Современная шедовая кровля предъявляет высокие требования к качеству проектирования и исполнения узлов. Большое количество примыканий, внутренних ендов, водосборных участков и перепадов высот требует точных инженерных расчётов ещё на этапе разработки проекта.

Медь позволяет реализовывать такие конструкции без ограничений по сложности формы. Благодаря пластичности материала можно выполнять аккуратные примыкания, водоотводящие элементы и кровельные детали сложной геометрии. При этом покрытие не требует регулярной замены и способно служить более ста лет, постепенно приобретая благородную патину.

Из-за сложной геометрии шедовых кровель особое внимание уделяется системам водоотведения. При проектировании предусматриваются решения, исключающие переполнение водосборных участков и обеспечивающие безопасный отвод воды даже при экстремальных осадках.

Грамотно спроектированная конструкция сочетает преимущества исторической инженерной идеи с возможностями современных кровельных технологий, обеспечивая надёжность, долговечность и выразительный архитектурный облик здания.

Шедовая кровля — это пример того, как инженерные задачи способны формировать архитектуру целой эпохи.

Появившись на фабриках XIX века как способ обеспечить естественное освещение и организовать водоотведение с огромных площадей покрытия, она пережила промышленную революцию и сохранила актуальность до наших дней.

Сегодня шедовая кровля остаётся востребованным решением не только для промышленных объектов, но и для частной архитектуры, где её выразительная геометрия позволяет создавать по-настоящему уникальные здания.



Фальцевая кровля из меди: технология без открытых креплений

Фальцевая кровля из меди — это система из металлических картин, края которых соединяются продольными замками — фальцами. К основанию картины крепятся скрытыми кляммерами, поэтому на основном поле ската нет открытых саморезов и других сквозных креплений.

Такая технология объединяет пластичность меди и инженерную надёжность фальцевого соединения. Однако долговечность зависит не только от материала: большое значение имеют проект, уклон скатов, длина картин, расположение кляммеров, примыкания и качество монтажа.

Как устроена фальцевая система

Основу покрытия составляют заранее подготовленные или сформированные непосредственно на объекте медные картины. Их боковые кромки поднимают и последовательно соединяют между собой. В результате над поверхностью кровли образуются характерные продольные рёбра.

На скатных кровлях обычно применяют стоячий фальц. Для участков, где особенно важна защита от осадков, используют двойное соединение: кромки металла загибаются дважды и образуют более плотный замок. Конкретный тип фальца выбирают с учётом уклона, геометрии и условий эксплуатации.

Подробно варианты системы представлены на странице медной фальцевой кровли.

Почему медь подходит для фальцевой технологии

Медь хорошо поддаётся гибке и формовке. Поэтому из неё можно выполнять не только прямые скаты, но и башни, купола, арки, слуховые окна, радиусные поверхности и другие сложные элементы.

Кроме того, материал устойчив к атмосферному воздействию и не требует регулярного окрашивания. Со временем его цвет меняется: свежая поверхность постепенно темнеет, а затем в определённых климатических условиях покрывается зелёно-голубой патиной. При этом естественное изменение оттенка не означает потерю качества — защитный поверхностный слой становится частью работы материала.

Срок службы медной кровли может измеряться многими десятилетиями. Но сама медь не исправляет ошибок в конструкции. Если узлы спроектированы неверно или картины закреплены без учёта температурных перемещений, преимущества материала не реализуются полностью.

Что обеспечивает герметичность

Отсутствие открытых креплений уменьшает количество потенциально уязвимых мест, но не даёт автоматической гарантии от протечек. Надёжность кровли формируется всей системой.

  • тип фальцевого соединения должен соответствовать уклону ската;
  • картины необходимо правильно закрепить и соединить;
  • ендовы, карнизы, коньки и примыкания требуют отдельных технических решений;
  • проходки, трубы и слуховые окна нельзя выполнять как случайные врезки;
  • вода должна беспрепятственно уходить с кровли и не задерживаться в узлах.

Именно поэтому фальцевая кровля рассматривается не как набор медных листов, а как единая водоотводящая оболочка здания.

Температурное движение и роль кляммеров

Медь расширяется при нагревании и сокращается при охлаждении. Эти перемещения происходят постоянно — в течение суток и при смене сезонов. Если длинную картину жёстко закрепить по всей площади, в металле могут появиться напряжения, волны и деформации.

Поэтому применяют фиксированные и подвижные кляммеры. Фиксированная зона удерживает картину в расчётном положении, а подвижные крепления позволяют ей перемещаться вдоль ската. Количество, шаг и расположение кляммеров определяются проектом с учётом размеров картины и ветровых нагрузок.

Где применяется фальцевая кровля из меди

Система подходит для объектов разной архитектуры:

  • частных домов, вилл и загородных резиденций;
  • кровель со сложной геометрией и большим количеством примыканий;
  • башен, куполов, арок и криволинейных поверхностей;
  • общественных и культурных зданий;
  • исторических объектов и современной авторской архитектуры.

Вертикальные линии фальцев задают кровле чёткий ритм. На сложных формах они подчёркивают пластику объёма, а на лаконичных скатах создают строгую архитектурную графику. Поэтому одна и та же технология органично работает и в классических, и в современных проектах.

Проектирование и монтаж: что нельзя разделять

Профессиональное проектирование медной кровли начинается с анализа формы здания, уклонов и направления движения воды. Затем определяются размеры картин, фиксированные зоны, типы кляммеров, конструкция основания и решения для всех примыканий.

Не менее важен монтаж медной кровли. Даже точный проект требует аккуратной формовки металла, правильного закрытия фальцев и последовательного выполнения узлов. Кроме того, кровлю необходимо увязать с медной водосточной системой, чтобы отвод воды был предусмотрен как часть общего решения.

Примеры решений, в которых медь, крепления и кровельные узлы работают как единое целое, собраны в разделе «Реализованные проекты».



© 2026 Медные кровли и фасады - проектирование и монтаж. Все права защищены.
Политика конфиденциальности Согласие на обработку персональных данных
telegram
+7 (495) 415-22-94 info@copperroofs.ru г. Москва, 60-й км МКАД, д. 4а
+7 (495) 415-22-94 info@copperroofs.ru г. Москва, 60-й км МКАД, д. 4а

Обратный звонок

Оставьте свои данные и мы свяжемся с вами в ближайшее время
