Медный водосточный желоб кажется неподвижной деталью кровли. В действительности его длина постоянно меняется: при нагревании металл расширяется, при охлаждении — сокращается. На коротком участке эти перемещения невелики, но в длинной непрерывной линии они суммируются и создают значительные усилия.
Если желоб жёстко зафиксирован держателями, спаянными стыками, углами или воронками и не может свободно изменять длину, напряжения передаются на самые уязвимые места конструкции. Результатом становятся трещины в паяных швах, деформация углов, волны на металле, отрыв креплений и, в тяжёлых случаях, разрыв самого листа.
Поэтому компенсатор температурных деформаций — не дополнительная опция и не «страховочная» деталь. Это полноценный инженерный узел, позволяющий отдельным участкам медного желоба перемещаться без потери герметичности.
Почему медный желоб изменяет длину
Для расчёта используют коэффициент линейного температурного расширения. Для меди ориентировочное значение составляет 1,7 мм на каждый метр длины при изменении температуры на 100 K. Температурный интервал 100 K численно равен перепаду 100 °C.
Изменение длины определяют по формуле:
ΔL = α × L × ΔT,
где:
- ΔL — изменение длины;
- α — коэффициент линейного температурного расширения материала;
- L — расчётная длина участка;
- ΔT — расчётный перепад температуры металла.
Например, медный желоб длиной 15 м при перепаде температуры 100 °C изменяет длину примерно на 25,5 мм. Для строительной конструкции это уже не доли миллиметра, а заметное перемещение, которое необходимо предусмотреть в проекте.
При расчёте учитывают не только температуру наружного воздуха. На солнце поверхность металла нагревается сильнее, а тёмная окисленная медь поглощает больше тепла, чем новая светлая поверхность. Поэтому расчётный диапазон температур самого металла может быть шире климатического диапазона воздуха.

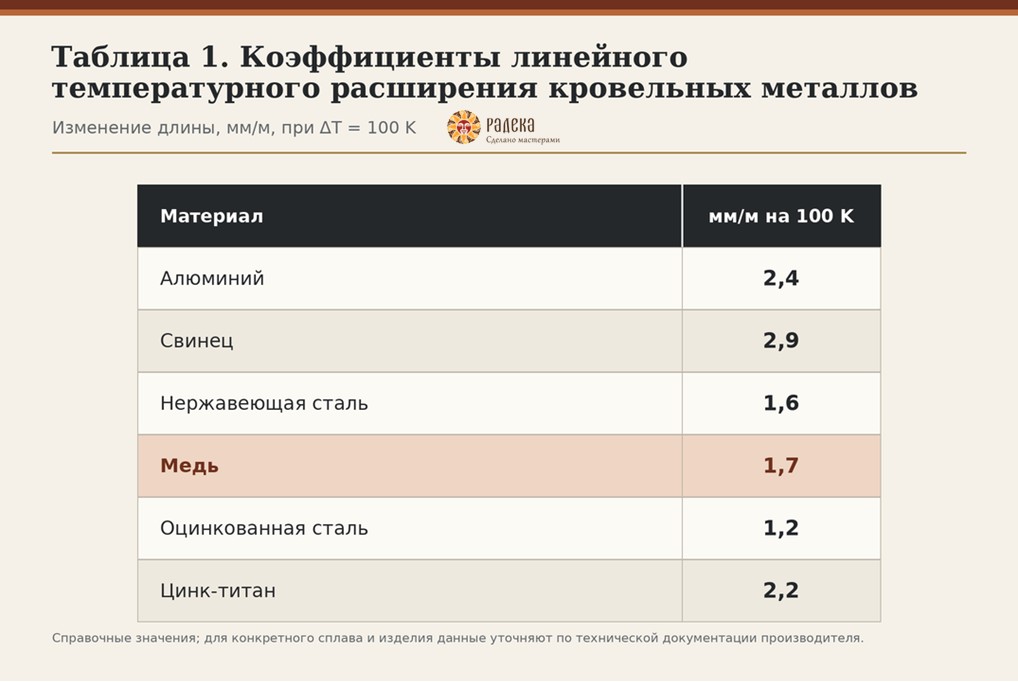

Таблица 1. Коэффициенты линейного температурного расширения кровельных металлов
Значения в таблице приведены в миллиметрах на метр при изменении температуры на 100 K. Для конкретного изделия показатель уточняют по данным производителя, поскольку он может немного различаться в зависимости от состава и состояния сплава.
Что происходит, если не предусмотреть компенсацию
Обычный спаянный стык делает два участка желоба практически единой металлической полосой. Сам по себе такой шов надёжен и герметичен, но он не предназначен для регулярного восприятия продольных температурных перемещений длинной линии.
Если свободное движение металла заблокировано, повреждение обычно развивается постепенно. Сначала в конструкции появляются внутренние напряжения. Затем желоб начинает деформироваться, углы теряют геометрию, а на паяных соединениях возникают усталостные трещины. Повторяющиеся циклы нагрева и охлаждения увеличивают повреждения.
Правильно спроектированная система решает две задачи одновременно:
- сохраняет герметичность водостока;
- позволяет каждому расчётному участку перемещаться в предусмотренном направлении.
Основные способы компенсации температурных деформаций
Конструкцию компенсатора выбирают в зависимости от профиля и расположения желоба, длины участков, количества углов и воронок, способа крепления и принятой водосточной системы.
Скользящий компенсатор в верхней точке желоба
Один из традиционных вариантов устраивают в верхней точке желоба — на водоразделе. Два участка заводят один в другой, но не связывают между собой жёстким паяным швом по всей зоне соединения. Торцы герметизируют, а сверху устанавливают скользящую крышку, которая закрывает стык от осадков, не препятствуя продольному перемещению.
В верхней точке вода расходится от компенсатора в разные стороны к водосточным воронкам. Это важно: закрытый торцами деформационный узел образует локальную преграду, поэтому его нельзя бездумно располагать на пути основного потока.

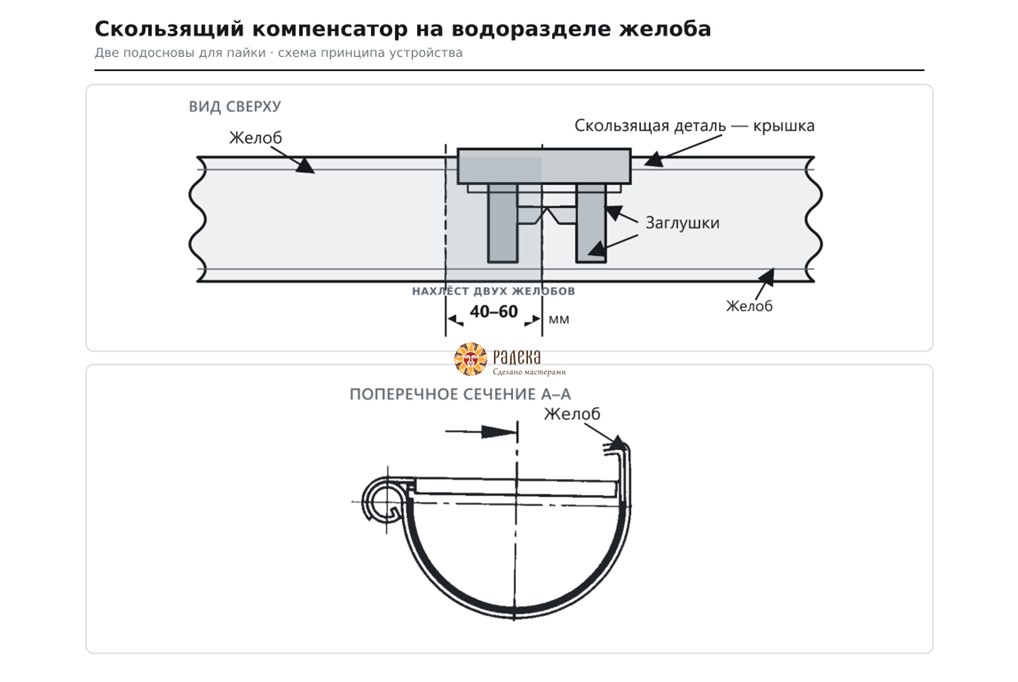

Рис. 1. Скользящий компенсатор

Геометрию узла назначают по рабочему проекту и выбранной системе. В актуальном руководстве Copper Development Association для соединения нахлёсточного типа предусмотрено заглубление одного торца минимум на 2,5 дюйма, то есть примерно на 64 мм.
Механический компенсатор в зоне водосточной воронки
Компенсацию можно организовать непосредственно у воронки. Концы двух участков желоба не соединяют между собой жёстко: каждый из них свободно подходит к зоне водоприёмника и может перемещаться независимо. Воронка перекрывает место разрыва и принимает воду с обеих сторон.
Такой узел совмещает две функции: разделяет длинную линию желоба на независимые температурные участки и отводит воду в трубу. Его геометрию, борта, нахлёсты и положение относительно уклонов необходимо определить в рабочей документации.
Рис. 2. Механический компенсатор в зоне водосточной воронки

Готовый компенсатор с эластомерной вставкой
Готовый деформационный элемент состоит из металлических полос, совместимых с материалом желоба, и эластомерной вставки между ними. Металлические края соединяют с желобом, а гибкая центральная часть воспринимает изменение длины.
Для медных водостоков применяют элементы с медными присоединительными полосами. Эластомер должен быть рассчитан на наружную эксплуатацию, воздействие ультрафиолета, озона, влаги и ожидаемый диапазон температур.
Некоторые изделия выпускаются в виде ленты, которую нарезают по профилю узла, другие — как готовые фасонные элементы для полукруглых или коробчатых желобов.

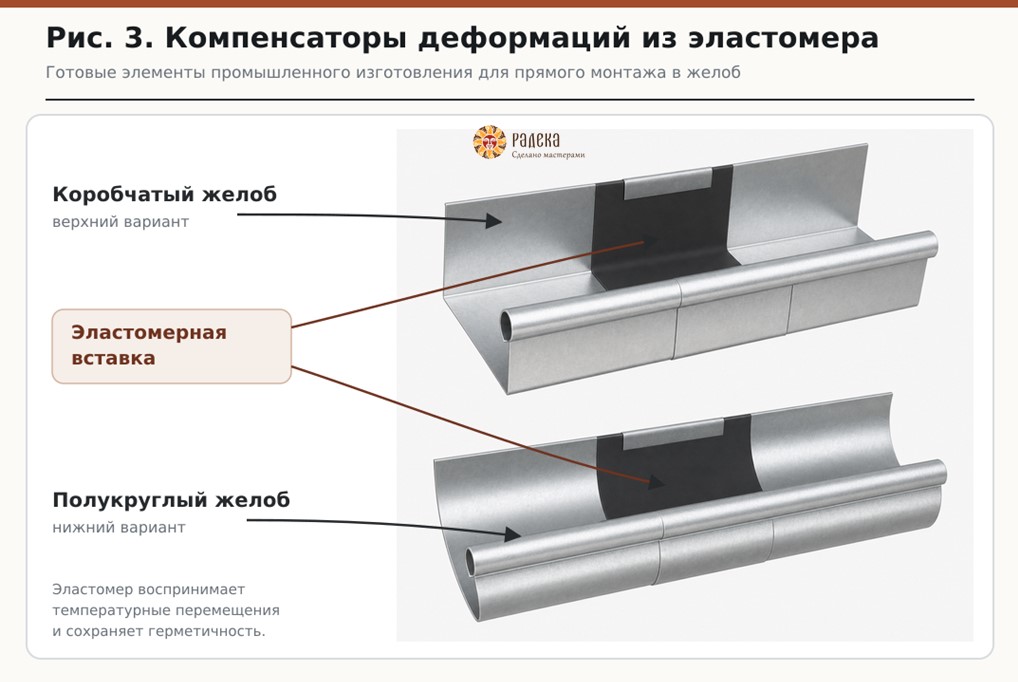

Рис. 3. Готовые компенсаторы с эластомерной вставкой для медного желоба

При пайке особенно важно защищать эластомер и соединение «резина — металл» от перегрева. Условия монтажа зависят от конкретного изделия, но обычно производитель требует охлаждать прилегающую зону, не воздействовать открытым пламенем на эластомер и соблюдать минимальное расстояние между местом нагрева и гибкой вставкой. Универсального режима пайки для всех компенсаторов не существует.
Подвесные и заглубленные желоба: одинаковая задача, разные узлы
Компенсация требуется и подвесным водосточным желобам, расположенным у карниза, и заглубленным желобам, встроенным в конструкцию скатной кровли. Но переносить один узел из одной системы в другую без переработки нельзя.
В подвесном желобе компенсатор должен соответствовать профилю, не мешать работе крюков и сохранять свободное продольное перемещение. В заглубленном желобе дополнительно учитывают примыкания к кровельным картинам, высоту бортов, резерв водопропускной способности и аварийный отвод воды.

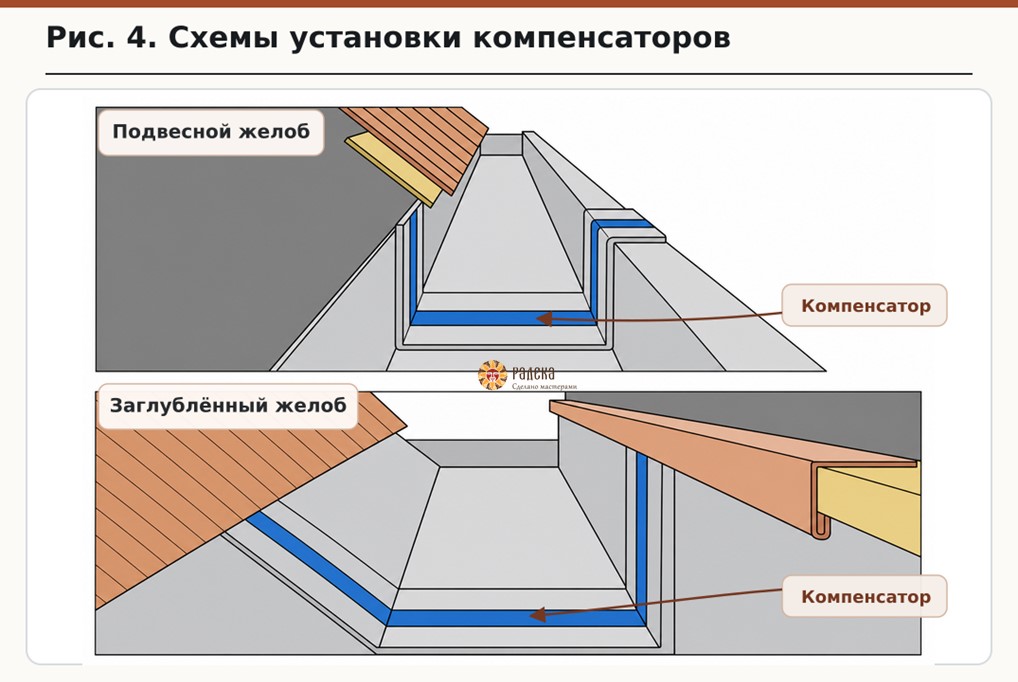

Рис. 4. Установка компенсаторов в подвесном и заглубленном медном желобе

Особенно критичен заглубленный желоб: его повреждение может направить воду внутрь кровельной конструкции. Поэтому здесь деформационный узел должен быть согласован не только с металлом желоба, но и со всей системой гидроизоляции и примыканий.
На каком расстоянии устанавливать компенсаторы
Единого расстояния, подходящего для всех медных желобов, нет. Шаг зависит от:
- профиля и поперечных размеров желоба;
- толщины и состояния меди;
- длины прямых участков;
- количества и типа углов;
- расположения воронок и водоразделов;
- положения фиксированных точек;
- способа крепления к основанию;
- допустимого перемещения выбранного компенсатора;
- температуры металла во время монтажа;
- расчётных минимальной и максимальной температур.
Для длинных прямых участков архитектурных медных желобов Copper Development Association приводит общий верхний ориентир: не более 48 футов, или примерно 14,6 м, между компенсационными узлами и не более 24 футов, или примерно 7,3 м, от угла. Но это не универсальная монтажная норма для любого изделия. Документация конкретного готового компенсатора может устанавливать меньшие расстояния.
Например, один из производителей эластомерных деформационных элементов указывает для свободно подвешенных желобов шаг 10 м, а от фиксированных точек и углов — 6 м. В проекте принимают более строгое ограничение: результат расчёта, требования выбранной системы или нормативное условие, применимое к объекту.

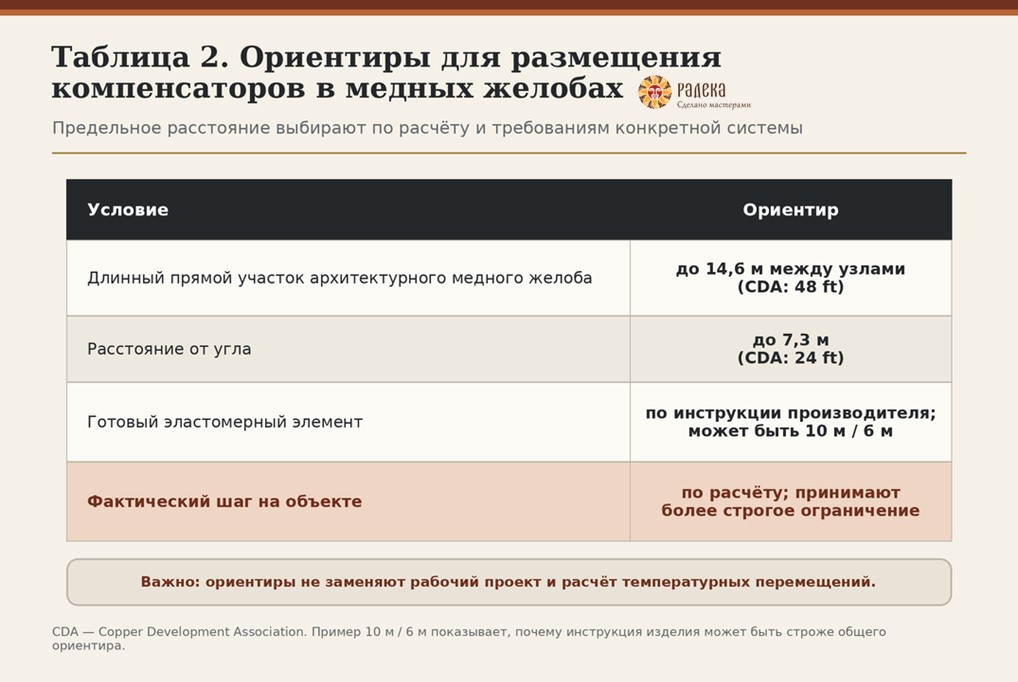

Таблица 2. Ориентиры для размещения компенсаторов в медных желобах

На плане кровли должны быть показаны не только сами компенсаторы, но и направление уклонов, водоразделы, воронки, углы, фиксированные точки и расчётные длины участков. Только тогда схема становится рабочим решением, а не условной отметкой на чертеже.

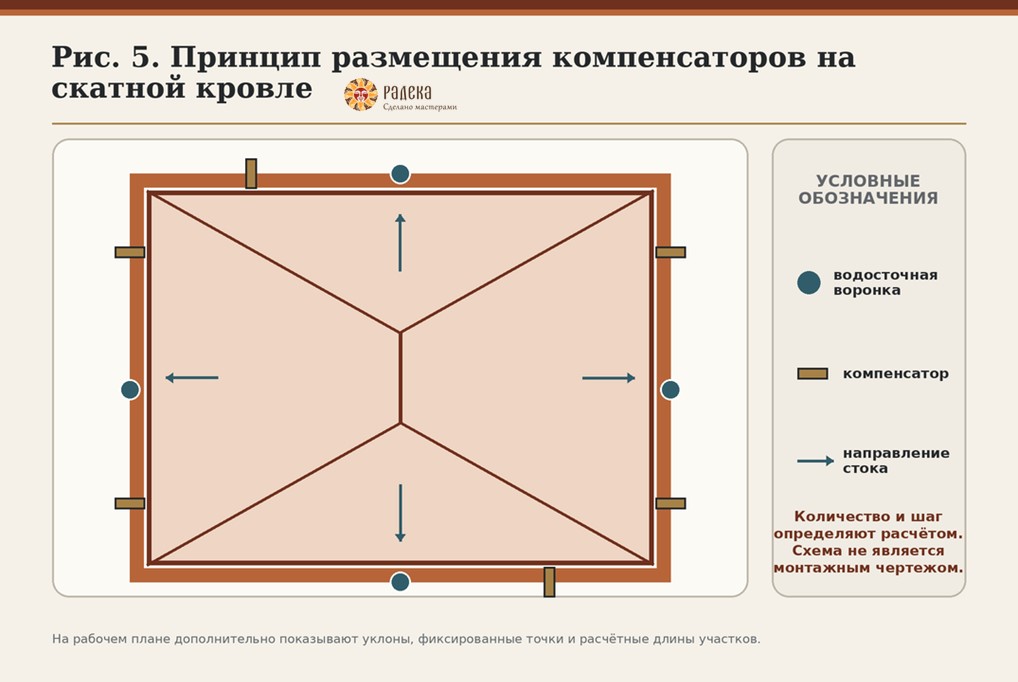

Рис. 5. Принцип размещения компенсаторов на скатной кровле

Что необходимо учесть при проектировании узла
Расчёт ведут для каждого независимого участка
Важно определить свободную длину металла между компенсатором и ближайшей фиксированной точкой. Нельзя автоматически подставлять в формулу общую длину всего карниза, если система уже разделена воронками, углами или другими узлами.
Учитывают температуру во время монтажа
Положение деталей в компенсаторе зависит от того, при какой температуре его собирают. Зимой металл находится в сокращённом состоянии и ему нужен запас для летнего расширения. При монтаже в жаркую погоду необходимо оставить возможность последующего сокращения.
Крышка не должна блокировать движение
У скользящего или торцевого компенсатора защитная крышка закрывает стык, но не связывает обе части в одну жёсткую конструкцию. Если крышку припаять или закрепить так, что она остановит перемещение, компенсатор перестанет выполнять свою функцию.
Крепления также должны допускать перемещение
Даже правильно выполненный компенсатор не поможет, если желоб жёстко зажат держателями по всей длине. Система крепления должна удерживать профиль, но позволять расчётное продольное скольжение там, где оно предусмотрено проектом.
Все контактирующие материалы должны быть совместимы
Для медного желоба используют совместимые присоединительные полосы, крепёж и припои. Случайное сочетание меди с металлами, способными вызвать электрохимическую коррозию или загрязнение поверхности, сокращает срок службы узла.
Типичные ошибки
Длинный желоб полностью собирают на жёстких паяных соединениях
Герметичность стыков не отменяет температурного движения. Чем длиннее непрерывный участок, тем больше суммарное изменение его длины.
Компенсатор ставят по привычному шагу без расчёта
Одинаковое расстояние нельзя автоматически применять к подвесному полукруглому желобу, широкому заглубленному желобу и системе с большим количеством углов.
Не учитывают углы и фиксированные точки
Угол изменяет направление движения, а жёсткое примыкание или воронка могут стать фиксированной точкой. Поэтому расстояние до них часто важнее общей длины прямого участка.
Деформационный узел располагают на пути воды
Торцевой компенсатор способен образовать преграду в желобе. Его размещают в верхней точке либо предусматривают водоотвод с каждой стороны. Исключение — специально спроектированный механический узел непосредственно у воронки.
Эластомер перегревают при пайке
Внешне элемент может остаться целым, но связь между резиной и металлом или сам материал будут повреждены. Требования производителя к температуре и охлаждению обязательны.
Защитную крышку превращают в жёсткую перемычку
Крышка должна защищать узел от воды и сохранять возможность движения. Жёсткая фиксация с обеих сторон сводит работу компенсатора к нулю.
Ориентируются только на температуру воздуха
Солнечный нагрев кровельного металла способен заметно увеличить расчётную температуру. Особенно это важно для тёмных и окисленных поверхностей.
Что заказчику проверить до начала монтажа
В рабочем проекте должны быть определены:
- тип каждого компенсатора;
- его точное положение;
- расчётные длины температурных участков;
- направление движения металла;
- расположение фиксированных и скользящих креплений;
- водоразделы, уклоны и воронки;
- допустимый ход деформационного элемента;
- положение деталей с учётом температуры монтажа;
- технология соединения с медным желобом;
- меры защиты эластомера при пайке;
- совместимость металлов, крепежа и припоя.
Если этих данных нет, решение фактически оставлено монтажнику «по месту». Для короткого простого желоба это иногда остаётся незаметным, но на длинной линии, сложном карнизе или дорогой медной кровле цена ошибки слишком высока.
Итог
Медь долговечна, пластична и хорошо подходит для водосточных систем, но законы температурного расширения действуют на неё так же неизбежно, как на любой другой металл. Надёжность длинного медного желоба определяется не только качеством меди и пайки, но и тем, предусмотрено ли контролируемое движение каждого участка.
Хороший компенсатор незаметен в эксплуатации: желоб сохраняет геометрию, швы остаются герметичными, а сезонные перепады температуры не превращаются в нагрузку на крепления и углы. Именно так и должен работать грамотно спроектированный водосток — спокойно, предсказуемо и без аварийных сюрпризов.
Проектирование медной кровли и водосточной системы необходимо выполнять как единую задачу. Если на объекте есть длинные карнизы, сложные углы, заглубленные желоба или несколько водоразделов, расположение компенсаторов следует определить до изготовления деталей и начала монтажа.
