Медный водосточный желоб кажется неподвижной деталью кровли. В действительности его длина постоянно меняется: при нагревании металл расширяется, при охлаждении — сокращается. На коротком участке эти перемещения невелики, но в длинной непрерывной линии они суммируются и создают значительные усилия.

Если желоб жёстко зафиксирован держателями, спаянными стыками, углами или воронками и не может свободно изменять длину, напряжения передаются на самые уязвимые места конструкции. Результатом становятся трещины в паяных швах, деформация углов, волны на металле, отрыв креплений и, в тяжёлых случаях, разрыв самого листа.

Поэтому компенсатор температурных деформаций — не дополнительная опция и не «страховочная» деталь. Это полноценный инженерный узел, позволяющий отдельным участкам медного желоба перемещаться без потери герметичности.

Почему медный желоб изменяет длину

Для расчёта используют коэффициент линейного температурного расширения. Для меди ориентировочное значение составляет 1,7 мм на каждый метр длины при изменении температуры на 100 K. Температурный интервал 100 K численно равен перепаду 100 °C.

Изменение длины определяют по формуле:

ΔL = α × L × ΔT,

где:

• ΔL — изменение длины;
• α — коэффициент линейного температурного расширения материала;
• L — расчётная длина участка;
• ΔT — расчётный перепад температуры металла.

Например, медный желоб длиной 15 м при перепаде температуры 100 °C изменяет длину примерно на 25,5 мм. Для строительной конструкции это уже не доли миллиметра, а заметное перемещение, которое необходимо предусмотреть в проекте.

При расчёте учитывают не только температуру наружного воздуха. На солнце поверхность металла нагревается сильнее, а тёмная окисленная медь поглощает больше тепла, чем новая светлая поверхность. Поэтому расчётный диапазон температур самого металла может быть шире климатического диапазона воздуха.

Таблица 1. Коэффициенты линейного температурного расширения кровельных металлов

Значения в таблице приведены в миллиметрах на метр при изменении температуры на 100 K. Для конкретного изделия показатель уточняют по данным производителя, поскольку он может немного различаться в зависимости от состава и состояния сплава.

Что происходит, если не предусмотреть компенсацию

Обычный спаянный стык делает два участка желоба практически единой металлической полосой. Сам по себе такой шов надёжен и герметичен, но он не предназначен для регулярного восприятия продольных температурных перемещений длинной линии.

Если свободное движение металла заблокировано, повреждение обычно развивается постепенно. Сначала в конструкции появляются внутренние напряжения. Затем желоб начинает деформироваться, углы теряют геометрию, а на паяных соединениях возникают усталостные трещины. Повторяющиеся циклы нагрева и охлаждения увеличивают повреждения.

Правильно спроектированная система решает две задачи одновременно:

• сохраняет герметичность водостока;
• позволяет каждому расчётному участку перемещаться в предусмотренном направлении.

Основные способы компенсации температурных деформаций

Конструкцию компенсатора выбирают в зависимости от профиля и расположения желоба, длины участков, количества углов и воронок, способа крепления и принятой водосточной системы.

Скользящий компенсатор в верхней точке желоба

Один из традиционных вариантов устраивают в верхней точке желоба — на водоразделе. Два участка заводят один в другой, но не связывают между собой жёстким паяным швом по всей зоне соединения. Торцы герметизируют, а сверху устанавливают скользящую крышку, которая закрывает стык от осадков, не препятствуя продольному перемещению.

В верхней точке вода расходится от компенсатора в разные стороны к водосточным воронкам. Это важно: закрытый торцами деформационный узел образует локальную преграду, поэтому его нельзя бездумно располагать на пути основного потока.

Рис. 1. Скользящий компенсатор

Геометрию узла назначают по рабочему проекту и выбранной системе. В актуальном руководстве Copper Development Association для соединения нахлёсточного типа предусмотрено заглубление одного торца минимум на 2,5 дюйма, то есть примерно на 64 мм.

Механический компенсатор в зоне водосточной воронки

Компенсацию можно организовать непосредственно у воронки. Концы двух участков желоба не соединяют между собой жёстко: каждый из них свободно подходит к зоне водоприёмника и может перемещаться независимо. Воронка перекрывает место разрыва и принимает воду с обеих сторон.

Такой узел совмещает две функции: разделяет длинную линию желоба на независимые температурные участки и отводит воду в трубу. Его геометрию, борта, нахлёсты и положение относительно уклонов необходимо определить в рабочей документации.

Рис. 2. Механический компенсатор в зоне водосточной воронки

Готовый компенсатор с эластомерной вставкой

Готовый деформационный элемент состоит из металлических полос, совместимых с материалом желоба, и эластомерной вставки между ними. Металлические края соединяют с желобом, а гибкая центральная часть воспринимает изменение длины.

Для медных водостоков применяют элементы с медными присоединительными полосами. Эластомер должен быть рассчитан на наружную эксплуатацию, воздействие ультрафиолета, озона, влаги и ожидаемый диапазон температур.

Некоторые изделия выпускаются в виде ленты, которую нарезают по профилю узла, другие — как готовые фасонные элементы для полукруглых или коробчатых желобов.

Рис. 3. Готовые компенсаторы с эластомерной вставкой для медного желоба

При пайке особенно важно защищать эластомер и соединение «резина — металл» от перегрева. Условия монтажа зависят от конкретного изделия, но обычно производитель требует охлаждать прилегающую зону, не воздействовать открытым пламенем на эластомер и соблюдать минимальное расстояние между местом нагрева и гибкой вставкой. Универсального режима пайки для всех компенсаторов не существует.

Подвесные и заглубленные желоба: одинаковая задача, разные узлы

Компенсация требуется и подвесным водосточным желобам, расположенным у карниза, и заглубленным желобам, встроенным в конструкцию скатной кровли. Но переносить один узел из одной системы в другую без переработки нельзя.

В подвесном желобе компенсатор должен соответствовать профилю, не мешать работе крюков и сохранять свободное продольное перемещение. В заглубленном желобе дополнительно учитывают примыкания к кровельным картинам, высоту бортов, резерв водопропускной способности и аварийный отвод воды.

Рис. 4. Установка компенсаторов в подвесном и заглубленном медном желобе

Особенно критичен заглубленный желоб: его повреждение может направить воду внутрь кровельной конструкции. Поэтому здесь деформационный узел должен быть согласован не только с металлом желоба, но и со всей системой гидроизоляции и примыканий.

На каком расстоянии устанавливать компенсаторы

Единого расстояния, подходящего для всех медных желобов, нет. Шаг зависит от:

• профиля и поперечных размеров желоба;
• толщины и состояния меди;
• длины прямых участков;
• количества и типа углов;
• расположения воронок и водоразделов;
• положения фиксированных точек;
• способа крепления к основанию;
• допустимого перемещения выбранного компенсатора;
• температуры металла во время монтажа;
• расчётных минимальной и максимальной температур.

Для длинных прямых участков архитектурных медных желобов Copper Development Association приводит общий верхний ориентир: не более 48 футов, или примерно 14,6 м, между компенсационными узлами и не более 24 футов, или примерно 7,3 м, от угла. Но это не универсальная монтажная норма для любого изделия. Документация конкретного готового компенсатора может устанавливать меньшие расстояния.

Например, один из производителей эластомерных деформационных элементов указывает для свободно подвешенных желобов шаг 10 м, а от фиксированных точек и углов — 6 м. В проекте принимают более строгое ограничение: результат расчёта, требования выбранной системы или нормативное условие, применимое к объекту.

Таблица 2. Ориентиры для размещения компенсаторов в медных желобах

На плане кровли должны быть показаны не только сами компенсаторы, но и направление уклонов, водоразделы, воронки, углы, фиксированные точки и расчётные длины участков. Только тогда схема становится рабочим решением, а не условной отметкой на чертеже.

Рис. 5. Принцип размещения компенсаторов на скатной кровле

Что необходимо учесть при проектировании узла

Расчёт ведут для каждого независимого участка

Важно определить свободную длину металла между компенсатором и ближайшей фиксированной точкой. Нельзя автоматически подставлять в формулу общую длину всего карниза, если система уже разделена воронками, углами или другими узлами.

Учитывают температуру во время монтажа

Положение деталей в компенсаторе зависит от того, при какой температуре его собирают. Зимой металл находится в сокращённом состоянии и ему нужен запас для летнего расширения. При монтаже в жаркую погоду необходимо оставить возможность последующего сокращения.

Крышка не должна блокировать движение

У скользящего или торцевого компенсатора защитная крышка закрывает стык, но не связывает обе части в одну жёсткую конструкцию. Если крышку припаять или закрепить так, что она остановит перемещение, компенсатор перестанет выполнять свою функцию.

Крепления также должны допускать перемещение

Даже правильно выполненный компенсатор не поможет, если желоб жёстко зажат держателями по всей длине. Система крепления должна удерживать профиль, но позволять расчётное продольное скольжение там, где оно предусмотрено проектом.

Все контактирующие материалы должны быть совместимы

Для медного желоба используют совместимые присоединительные полосы, крепёж и припои. Случайное сочетание меди с металлами, способными вызвать электрохимическую коррозию или загрязнение поверхности, сокращает срок службы узла.

Типичные ошибки

Длинный желоб полностью собирают на жёстких паяных соединениях

Герметичность стыков не отменяет температурного движения. Чем длиннее непрерывный участок, тем больше суммарное изменение его длины.

Компенсатор ставят по привычному шагу без расчёта

Одинаковое расстояние нельзя автоматически применять к подвесному полукруглому желобу, широкому заглубленному желобу и системе с большим количеством углов.

Не учитывают углы и фиксированные точки

Угол изменяет направление движения, а жёсткое примыкание или воронка могут стать фиксированной точкой. Поэтому расстояние до них часто важнее общей длины прямого участка.

Деформационный узел располагают на пути воды

Торцевой компенсатор способен образовать преграду в желобе. Его размещают в верхней точке либо предусматривают водоотвод с каждой стороны. Исключение — специально спроектированный механический узел непосредственно у воронки.

Эластомер перегревают при пайке

Внешне элемент может остаться целым, но связь между резиной и металлом или сам материал будут повреждены. Требования производителя к температуре и охлаждению обязательны.

Защитную крышку превращают в жёсткую перемычку

Крышка должна защищать узел от воды и сохранять возможность движения. Жёсткая фиксация с обеих сторон сводит работу компенсатора к нулю.

Ориентируются только на температуру воздуха

Солнечный нагрев кровельного металла способен заметно увеличить расчётную температуру. Особенно это важно для тёмных и окисленных поверхностей.

Что заказчику проверить до начала монтажа

В рабочем проекте должны быть определены:

• тип каждого компенсатора;
• его точное положение;
• расчётные длины температурных участков;
• направление движения металла;
• расположение фиксированных и скользящих креплений;
• водоразделы, уклоны и воронки;
• допустимый ход деформационного элемента;
• положение деталей с учётом температуры монтажа;
• технология соединения с медным желобом;
• меры защиты эластомера при пайке;
• совместимость металлов, крепежа и припоя.

Если этих данных нет, решение фактически оставлено монтажнику «по месту». Для короткого простого желоба это иногда остаётся незаметным, но на длинной линии, сложном карнизе или дорогой медной кровле цена ошибки слишком высока.

Итог

Медь долговечна, пластична и хорошо подходит для водосточных систем, но законы температурного расширения действуют на неё так же неизбежно, как на любой другой металл. Надёжность длинного медного желоба определяется не только качеством меди и пайки, но и тем, предусмотрено ли контролируемое движение каждого участка.

Хороший компенсатор незаметен в эксплуатации: желоб сохраняет геометрию, швы остаются герметичными, а сезонные перепады температуры не превращаются в нагрузку на крепления и углы. Именно так и должен работать грамотно спроектированный водосток — спокойно, предсказуемо и без аварийных сюрпризов.

Проектирование медной кровли и водосточной системы необходимо выполнять как единую задачу. Если на объекте есть длинные карнизы, сложные углы, заглубленные желоба или несколько водоразделов, расположение компенсаторов следует определить до изготовления деталей и начала монтажа.



Почему полукруглый водосточный желоб лучше других профилей

Водосточная система кажется простой деталью кровли: желоб, труба, кронштейны, воронки. Но именно от неё зависит, как дом переживает дождь, снег, оттепели и перепады температуры. Хороший водосток не просто отводит воду — он защищает фасад, цоколь, отмостку, фундамент и саму кровельную конструкцию.

Среди разных форм водосточных желобов особенно выделяется полукруглый профиль. Он давно используется в европейской архитектуре и до сих пор остаётся одним из самых удачных решений — как с инженерной, так и с эстетической точки зрения.

Полукруглая форма лучше работает с потоком воды

Главное преимущество полукруглого желоба — его естественная гидравлика. Вода не встречает внутри острых углов, выступов и лишних препятствий. Она движется по плавной дуге, быстрее собирается в нижней точке желоба и направляется к водосточной трубе.

У прямоугольных, квадратных и сложных фигурных профилей внутри есть углы. В них поток замедляется, чаще задерживается грязь, песок, листья и мелкий мусор. Полукруглый желоб устроен проще и логичнее: его форма буквально помогает воде уходить.

Особенно это важно для металлических кровель, где вода с гладкого покрытия сходит быстро и интенсивно. Водосточная система должна не спорить с этим потоком, а принимать его спокойно и без лишнего сопротивления.

В нём меньше мест для скопления мусора

Любой открытый желоб со временем собирает листья, хвою, пыль, песок и мелкие ветки. Разница в том, насколько легко этот мусор задерживается внутри.

В полукруглом желобе нет внутренних углов, где грязь может «залипать» и постепенно превращаться в плотный слой. Мусор чаще смещается потоком воды к воронке или остаётся на поверхности так, что его проще удалить при обслуживании.

Это не значит, что полукруглый водосток вообще не нужно чистить. Любая система требует осмотра. Но такая форма делает уход проще, а риск плотных засоров — ниже.

Полукруглый желоб проще обслуживать

Чем сложнее профиль желоба, тем сложнее его очистка. В угловых формах приходится вычищать стыки, внутренние ребра и труднодоступные зоны. В полукруглом желобе внутренняя поверхность открытая и плавная, поэтому его легче промыть, прочистить и осмотреть.

Для частного дома это означает меньше неприятных сюрпризов после осени. Для большого объекта — более предсказуемое обслуживание и меньше риска, что засор приведёт к переливу воды через край.

Меньше застойной влаги — меньше рисков для металла

Застой воды в желобе всегда нежелателен. Там, где вода задерживается вместе с грязью и органикой, быстрее появляются проблемные зоны: налёт, коррозионные процессы, повреждение защитных покрытий, подтёки на фасаде.

Полукруглая форма помогает воде уходить равномернее. При правильном уклоне в такой системе меньше «карманов», где влага может стоять дольше положенного.

Это особенно важно для металлических водосточных систем — стальных, цинк-титановых, алюминиевых и медных. Даже если материал долговечный, грамотная форма желоба помогает ему работать красивее и стабильнее.

Он лучше смотрится на премиальной архитектуре

Полукруглый желоб выглядит спокойнее и благороднее, чем многие угловые профили. В нём нет визуальной тяжести, резких граней и ощущения технической «коробки» на карнизе.

Он хорошо сочетается с фальцевой кровлей, медной кровлей, натуральным камнем, штукатурными фасадами, деревянными элементами, классической и современной архитектурой. За счёт мягкой линии полукруглый водосток не спорит с фасадом, а аккуратно дополняет его.

Для премиального объекта это важно. Водосточная система находится на виду. Она может либо удешевить восприятие дома, либо подчеркнуть качество всей кровли.

Полукруглый профиль особенно хорош в меди

Медный водосток со временем меняет оттенок: от тёплого металлического блеска к более спокойным коричневым тонам, а затем — к благородной патине. На полукруглом желобе это старение выглядит особенно естественно.

Плавная форма красиво ловит свет, мягко отражает фасад и не выглядит грубо даже на сложной архитектуре. Поэтому медные полукруглые желоба часто выбирают не только как функциональный элемент, но и как декоративную деталь кровли.

Такая система не прячется. Она становится частью архитектурного образа здания.

Он универсален для разных типов домов

Полукруглый водосточный желоб уместен не только на классических домах. Он хорошо работает и на современных объектах, если правильно подобрать диаметр, материал, цвет, кронштейны и трубы.

На традиционной архитектуре он выглядит исторически естественно. На современном доме — аккуратно и дорого. На медной кровле — почти безальтернативно красиво.

Именно в этой универсальности его сила: форма простая, но не примитивная; техническая, но эстетичная; привычная, но статусная.

Но профиль — это только часть правильного водостока

Важно понимать: даже лучший желоб не будет работать хорошо без грамотного расчёта. Для водосточной системы имеют значение площадь и уклон кровли, количество скатов, интенсивность дождей в регионе, расположение воронок, диаметр труб, длина карнизов и особенности фасада.

Полукруглый профиль даёт хорошую основу. Но итоговый результат зависит от проектирования, правильного монтажа и качества комплектующих.

Хороший водосток — это не набор отдельных деталей, а инженерная система. И чем дороже кровля, тем важнее, чтобы эта система была продумана заранее.

Перфекционистам на заметку: идеально ровно — не всегда правильно

Есть один момент, с которым особенно сложно смириться людям, любящим идеальные линии. Водосточный желоб не всегда устанавливается абсолютно горизонтально.

И это не ошибка монтажа, не «криво повесили» и не повод срочно доставать уровень с выражением лица главного инженера.

Желобу нужен уклон, чтобы вода спокойно уходила к воронке и не застаивалась внутри системы. Традиционно водосточные желоба устанавливают с уклоном примерно от 1 до 5 мм на метр. Визуально это почти незаметно, но для воды такая разница принципиальна: она получает направление и уходит туда, куда должна.

Да, существуют решения с самотечным отведением воды без выраженного уклона желоба. В таких случаях нужный эффект может достигаться за счёт разного изгиба крючьев и точной настройки положения системы. Но смысл остаётся тем же: водосток должен работать, а не просто выглядеть как идеально прямая линия на фасаде.

Поэтому маленькая инженерная «неровность» здесь — не недостаток, а признак правильного подхода. Идеально не всегда значит горизонтально. Иногда идеально — это когда после дождя вода уходит, фасад остаётся чистым, а перфекционист постепенно учится дышать ровнее.

Итог

Полукруглый водосточный желоб лучше многих других профилей потому, что он естественно работает с водой, меньше задерживает мусор, проще обслуживается и выглядит архитектурно чище.

Он не перегружает фасад, не спорит с кровлей и особенно хорошо раскрывается в металле — стали, цинк-титане и меди. Для домов, где важны не только срок службы, но и визуальное качество, полукруглый водосток остаётся одним из самых удачных решений.

Это тот случай, когда простая форма оказывается самой умной.

Проект кровли — первый шаг к надёжной и долговечной крыше

Что входит в проект кровли?

Проект — это текстовые и графические материалы, содержащие:
— чертежи и схемы узлов кровли;
— 3D-визуализации; карты уклонов и водоотводов;
— спецификации материалов и крепежа; технологические и инженерные решения;
— расчёты нагрузок, вентиляции, теплоизоляции и других параметров.

Зачем нужен проект?

Проект позволяет:
— контролировать качество работ на всех этапах;
— избежать переделок и лишних расходов;
— соблюсти сроки строительства;
— согласовать работу всех участников:
— архитекторов, строителей, монтажников;
— минимизировать риски и предотвратить конфликты между заказчиком и подрядчиком.

Проект кровли — часть общей системы.
Здание — это сложная система, где всё взаимосвязано:
— несущие конструкции;
— инженерные сети;
— системы безопасности;
— архитектурные решения.

Проект кровли должен быть согласован со всеми другими разделами проекта, чтобы обеспечить целостность, безопасность и эффективность объекта

Если вы хотите построить надёжную, долговечную и эффективную кровлю, при этом контролировать качество, сроки и бюджет, то проект кровли — это главный и обязательный первый шаг.
Проще говоря, проект кровли — это полная документация, которая отвечает на вопросы:
Что строить?
Из каких материалов?
Каким способом и в какой последовательности?

Проект фасадов — первый шаг к надёжной и долговечной облицовке здания

Что входит в проект фасадов?

Проект фасадов представляет собой набор текстовых и графических материалов, включающий:
— чертежи и схемы фасадных узлов;
— узлы сопряжения конструкций;
— 3D-визуализации фасадов;
— спецификации отделочных и конструкционных материалов;
— расчёты крепёжных элементов;
— результаты испытаний анкеров и узлов креплений;
— технологические и инженерные решения;
— расчёты нагрузок, теплоизоляции, вентиляции, защиты от влаги и ветровых воздействий.

Зачем нужен проект фасадов?

Грамотно составленный проект позволяет:
— контролировать качество работ на всех этапах;
— избежать переделок и ненужных затрат;
— соблюдать сроки реализации без сбоев;
— согласовать действия всех участников:
— архитекторов, инженеров, подрядчиков и монтажников;
— предотвратить спорные моменты между участниками стройки;
— добиться точного соответствия между проектом и фактической реализацией.

Проект фасадов — часть комплексного проектирования здания
Здание — это единая инженерно-архитектурная система, где всё взаимосвязано:

— несущие конструкции (стены, кровля, перекрытия);
— инженерные сети (отопление, вентиляция, водоснабжение, электрика);
— системы безопасности и автоматизации;
— архитектурно-планировочные решения.

Фасад — не просто «оболочка», а функциональный элемент, влияющий на:
— энергоэффективность и микроклимат;
— архитектурную выразительность;
— срок службы и надёжность всего здания.

Только согласованный и качественно проработанный проект гарантирует, что результат будет долговечным, эстетически точным и технически выверенным.

Если вы хотите построить надёжные, долговечные и эффективные фасады, при этом контролировать качество, сроки и бюджет, то проект фасадов — это главный и обязательный первый шаг.
Проще говоря, проект фасадов — это комплект документов, который отвечает на три ключевых вопроса:
Что строить?
Из каких материалов?
Каким способом и в какой последовательности?

Терминология (словарь)

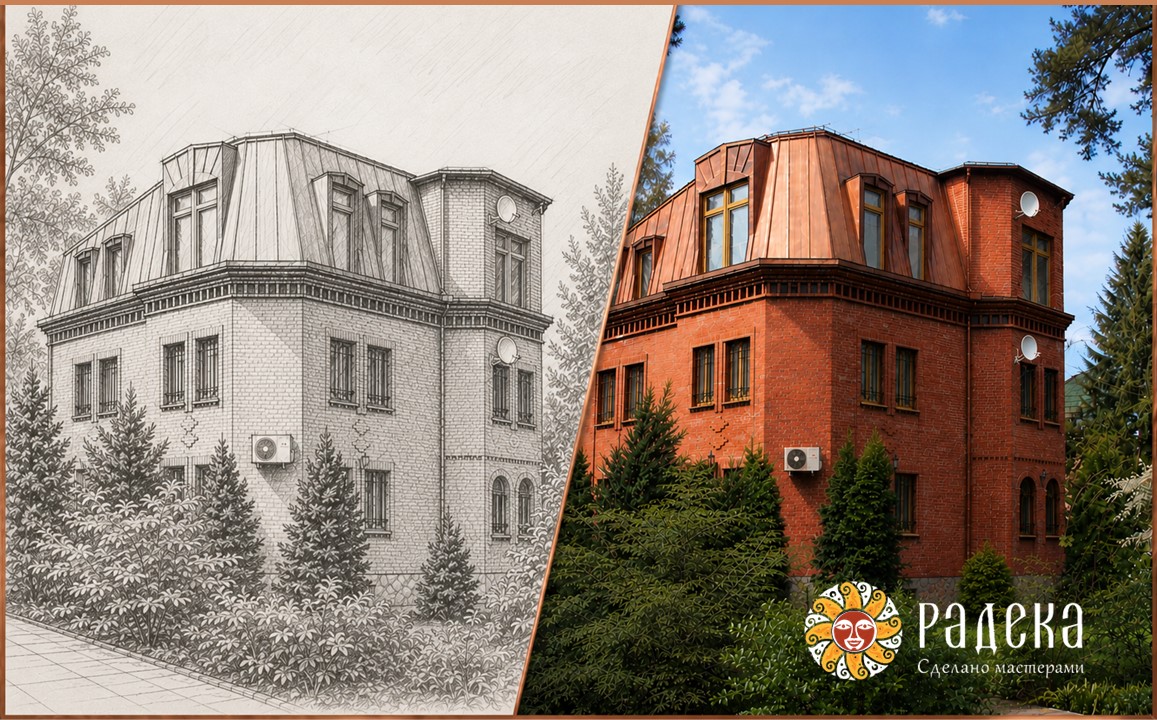

Фальц — герметичный шов, с помощью которого соединяются металлические панели кровли.
Штрипс — металлическая полоса, заготовка для производства фальцевой картины.
Фальцевая картина — металлическая панель с загнутыми кромками, подготовленными под фальцевое соединение.
Кляммер — скрытый крепёж, фиксирующий фальцевые картины к основанию без пробивания металла.
При уклоне кровли от 3 до 10° требуется сплошная обрешётка. При уклоне более 10° допускается разреженная обрешётка.

Геометрия и параметры фальцевых панелей
Длина — произвольная (как правило выполняется по длине ската).
Полезная ширина — от 525 мм. (зависит от ширины применяемого металла).
Толщина металла: Сталь — 0,5 мм Медь — 0,6 мм Алюминий / Цинк-титан — 0,7 мм.

Инструменты и оборудование
Фальцепрокатный станок — изготовление картин нужной длины.
Листогиб (ручной или мобильный) — подгибка доборных элементов.
Кровельные рамки — для закрытия фальцевого замка.
Ручной инструмент — киянки, молотки, клещи, ножницы по металлу.
Зажимы — фиксаторы для временной установки и подгонки деталей.

Краткая инструкция по монтажу
Установить крюки водосточного желоба и карнизную планку.
Уложить первую картину строго по уровню от торца крыши.
Закрепить её кляммерами (жесткими или скользящими) к обрешётке.
Уложить следующую картину с формированием фальцевого соединения.
Завальцевать фальц — ручными рамками или фальцезакаточной машиной.
Последнюю картину обрезать по месту, подогнуть и закрепить кляммерами.
Установить остальные доборные элементы и аксессуары.

Терминология (словарь)
Битумная черепица с медным покрытием — это гибкая черепица, верхний слой которой состоит из настоящей медной фольги, нанесённой на битумную основу. Сохраняет все свойства мягкой кровли, придавая при этом внешний вид натуральной медной кровли.
Минимальный уклон скатов, при котором достигается надёжность покрытия и хороший визуальный эффект для битумной черепицы с медным покрытием составляет 12 градусов. При монтаже черепицы на кровлях с очень сложной геометрией, где присутствуют участки с меньшими уклонами применять 100% гидроизоляцию с организацией отвода возможных протечек.

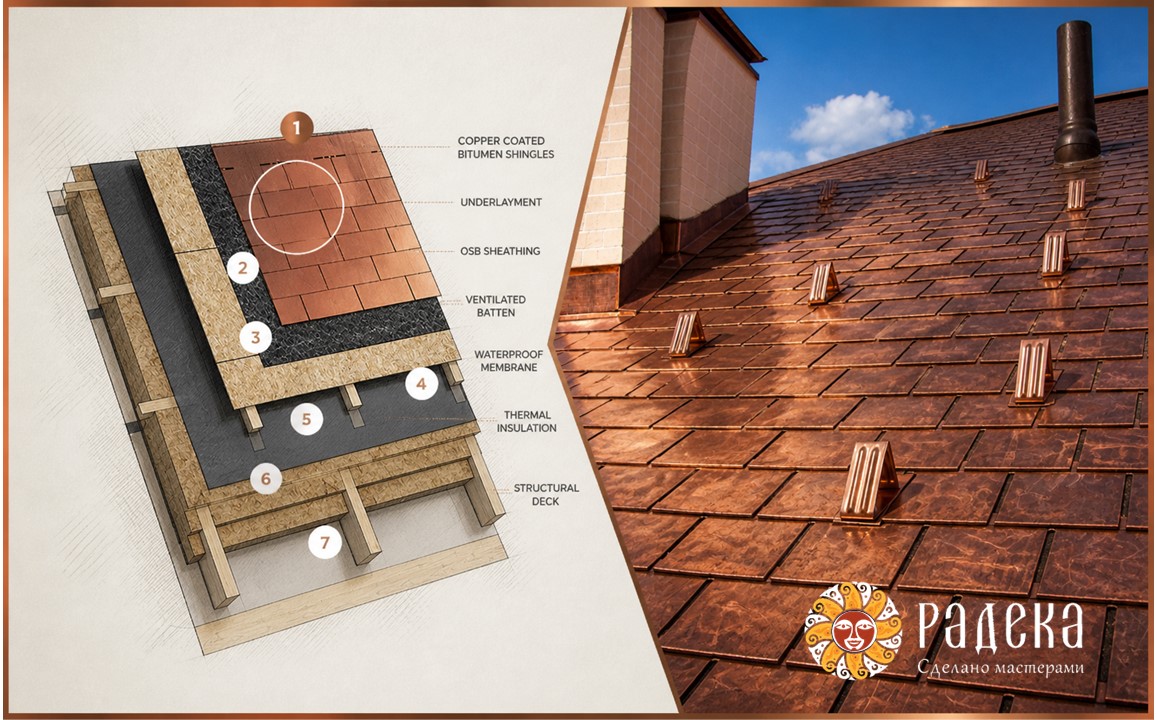

Монтаж битумной черепицы с медным покрытием
Для монтажа битумной черепицы с медным покрытием необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированностружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски.
Стыки элементов основания следует располагать вразбежку с зазором 3–4 мм, при этом перепады по высоте не должны превышать 2 мм. Для дополнительной гидроизоляции кровли используются рулонные подкладочные материалы.
При уклоне скатов до 30° подкладочный слой укладывается по всей поверхности кровли рядами, параллельными карнизу, с продольным нахлестом — 10 см, поперечным — 20 см.
При уклоне скатов кровли более 30° гидроизоляционную мембрану достаточно уложить в ендовы, по карнизу (не менее двух рядов), вокруг дымоходных труб, вентиляционных шахт, мансардных окон, а также в других местах вероятного скопления снега и образования «ледяных линз».
Для крепления гибкой черепицы с медным покрытием используются медные гвозди или гвозди из нержавеющей стали. Каждый лист черепицы крепится 4 гвоздями таким образом, чтобы гвоздь прошивал и верхний край низлежащего листа черепицы. При укладке черепицы на скатах при уклоне больше 60° лист должен крепиться 6 гвоздями.

Терминология (словарь)
Медная композитная панель —это высококачественные композитные панели толщиной 4 мм с медным покрытием (толщина меди с обеих сторон толщиной по 0,3-0,5 мм.) внутренний слой из полиэтелена или минеральных компонентов.
Фрезеровка композитной панели — это процесс выборки (снятия) материала на определённую глубину с тыльной стороны медной композитной панели (МКП) с целью сгибания панели под нужным углом без повреждения лицевого слоя.
Подконструкция для медных фасадных кассет — это несущий каркас, на который монтируются медные фасадные кассеты при облицовке фасадов, колонн, входных групп и т.п. Она обеспечивает жёсткость, точность геометрии и вентиляцию между кассетой и стеной.

Геометрия и параметры медных фасадных кассет
Габарит исходного листа 1000х3000 мм.

Инструменты и оборудование
Фрезерный станок с ЧПУ — изготовление кассет с прямым, V и U образным пазом.
Ручные фрезеры с направляющими — для мелких работ или монтажа на месте.
Используются специальные фрезы по АКП с заданным углом.

Краткая инструкция по монтажу
Установить кронштейны на несущую стену. Закрепить вертикальные и горизонтальные направляющие согласно проекту.
Произвести фрезеровку медной композитной панели (размеры определяются проектом).
Произвести сборку предварительно фрезерованных кассет.
Смонтировать кассеты к направляющим при помощи скрытого крепежа (обычно саморезы с прессшайбой или заклёпки).

Терминология (словарь)

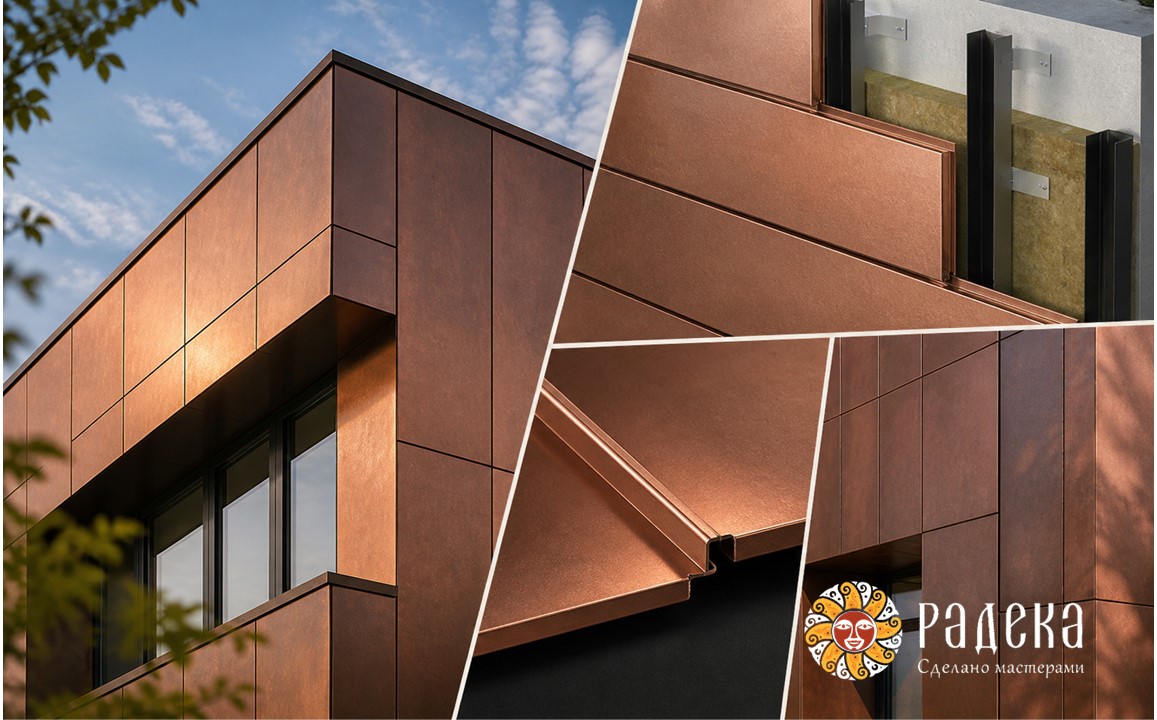

Медная универсальная панель — это медная панель со специальной отбортовкой.
Подконструкция для медных универсальных панелей — это несущий каркас, на который монтируются медные универсальные панели при облицовке фасадов, входных групп и т.п. Она обеспечивает жёсткость, точность геометрии и вентиляцию между панелью и стеной.

Геометрия и параметры медных универсальных панелей
Ширина универсальных панелей из медного листа может быть от 200 мм до 333 мм.
Ширина межпанельного шва варьируется от 0 до 30 мм.
Длина универсальной панели может быть до 4000 мм.

Инструменты и оборудование
Гибочный станок — изготовление универсальных панелей согласно проекту.

Краткая инструкция по монтажу
Установить кронштейны на несущую стену.
Закрепить вертикальные и горизонтальные направляющие согласно проекту.
Произвести гибку медного листа с формированием панели (размеры определяются проектом).
Смонтировать универсальные панели к направляющим при помощи скрытого крепежа (обычно саморезы с прессшайбой или заклёпки).

Терминология (словарь)

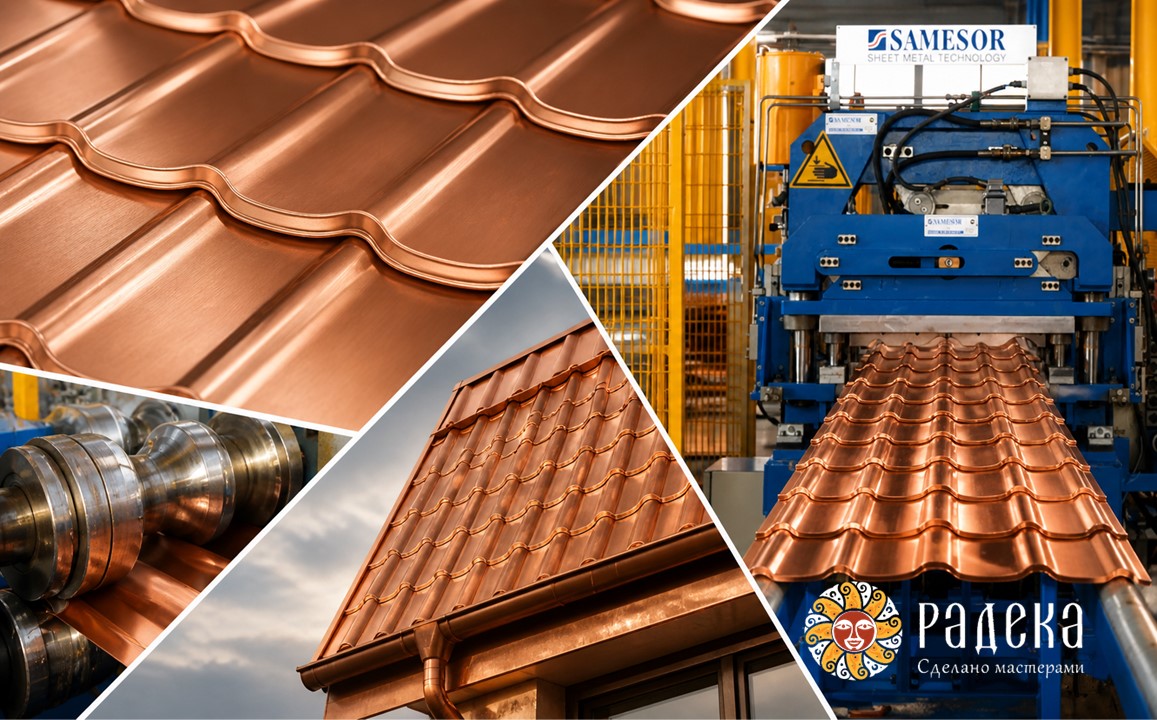

Металлочерепица со скрытым креплением представляет собой лист со сложной геометрией профиля. Изготавливается на заказ из натуральной меди.
Кровельный материал, который полностью со скрытым креплением — без сквозных отверстий на рабочей поверхности, что исключает риск протечек и повышает герметичность.
Минимальный уклон скатов, при котором достигается надёжность покрытия и хороший визуальный эффект, составляет 15 градусов. При монтаже черепицы на кровлях с очень сложной геометрией, где присутствуют участки с меньшими уклонами применять 100% гидроизоляцию с организацией отвода возможных протечек.

Геометрия медной металлочерепицы
Черепица изготавливается точно под размер скатов. Длина листов до 4-х метров, ширина листа 530 мм., с рабочей шириной 457 мм.

Монтаж металлочерепицы
Сквозные отверстия на рабочей поверхности листов отсутствуют. Места креплений скрыты. Соединение листов между собой осуществляется зацепом последующего листа с пазом предыдущего.
Листы металлочерепицы имеют серповидность, связанную со сложной геометрией профиля. Серповидность, согласно техническим условиям на изделие, допускается 1 мм на 1 погонный метр. Высота ступени поперечной штамповки составляет 16 мм за исключением первой (карнизной) и последней (коньковой).
По согласованию с заказчиком могут быть изготовлены листы с высокой карнизной ступенью высотой 35мм. Высота последней (коньковой) ступени всегда равна 8 мм и изменяться не может.
Монтаж металлочерепицы осуществляется только справа-налево. Шаг обрешётки определяется длиной волны и составляет 350 мм. Расстояние от начала первой (карнизной) доски обрешётки до середины второй должно составлять 300 мм.

Терминология (словарь)

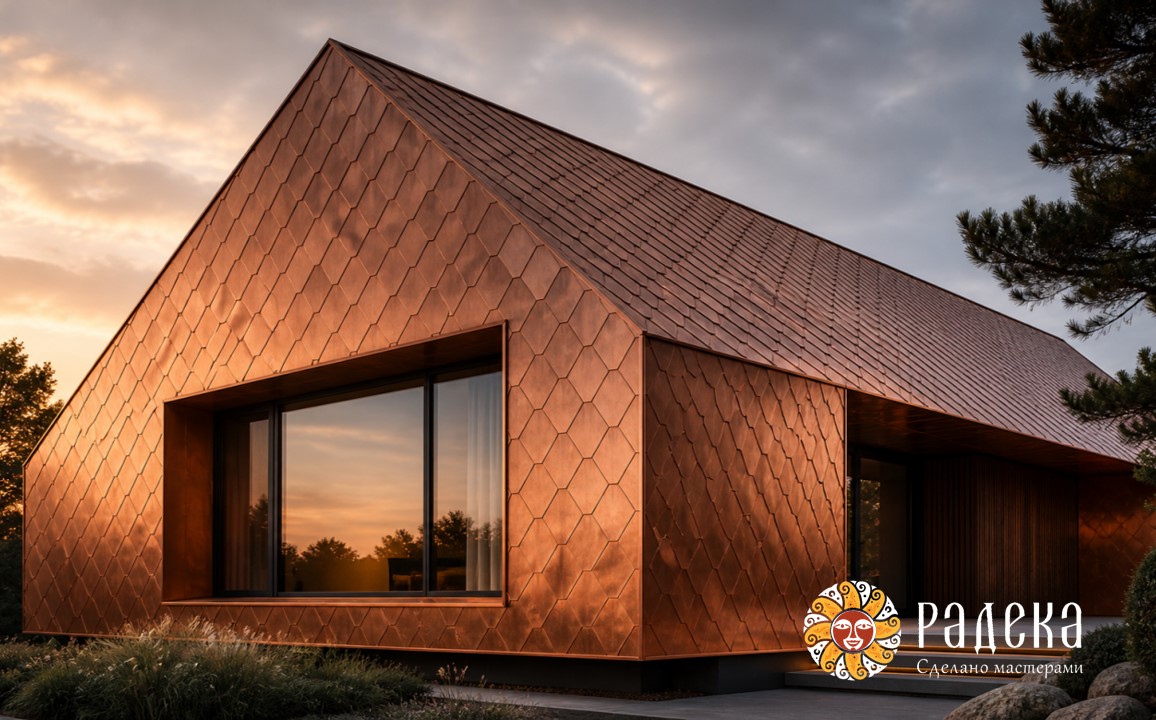

Штучная медная черепица представляет из себя металлическое кровельное покрытие, состоящее из отдельных элементов — черепичек различного формата, перекрывающих взаимные стыки внахлест.
Минимальный уклон скатов, при котором достигается надёжность покрытия и хороший визуальный эффект для штучной медной черепицы составляет 35 градусов. При монтаже черепицы на кровлях с очень сложной геометрией, где присутствуют участки с меньшими уклонами применять 100% гидроизоляцию с организацией отвода возможных протечек.

Геометрия и параметры штучной медной черепицы
Мы производим штучную медную черепицу по индивидуальным проектам — по вашему эскизу, чертежу или даже по фотографии. Как правило размер черепицы зависит от размера медной ленты или листа и обуславливается оптимизацией раскроя и отходов.

Монтаж штучной медной черепицы
Монтаж штучной медной черепицы производится на пошаговую обрешетку с примерным сечением 25 — 30мм х 100 – 150 мм с шагом по осям обрешетин 180 мм, 240 мм или 230 мм, в зависимости от формата черепицы. Если кровля содержит ендовы, то необходимо смонтировать нижние элементы ендовы до монтажа обрешётки. Монтаж обрешётки выполнять на тщательно выровненную стропильную конструкцию по брускам контробрешётки, если предусмотрена утеплённая кровля, и на стропила, если предусмотрен холодный чердак. При любом варианте необходимо добиваться плоскостности обрешётки, при которой перепады между обрешетинами не превышают 2 мм, а плоскость скатов не имеет провалов или выпуклостей. Монтаж обрешётки ведётся снизу вверх. В зависимости от модели черепицы и от сечения применяемого материала для устройства обрешётки, шаг между первой и второй обрешетиной отличается от шага последующих рядов обрешётки.
